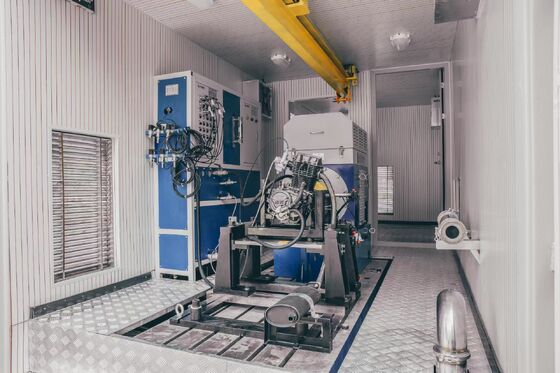

SSCH110-5000/12000 110kW Motorprüfstand-Prüfsystem – Hochpräzise, integrierte Prüflösung (High-End-Verifizierungsplattform für neue Energie- und Industriemotoren)

1. Warum unseren Prüfstand wählen?

Wir bieten Ihnen mehr als nur eine Ausrüstung; wir liefern eine komplette schlüsselfertige Lösung, die darauf ausgelegt ist, Ihre F&E zu beschleunigen, die Produktqualität zu verbessern und die Integrationsrisiken sowie die langfristigen Betriebskosten Ihrer Prüfsysteme zu minimieren.

1) Außergewöhnliche Genauigkeit und Datenzuverlässigkeit: Die Kernmesseinheiten des Systems (wie der Yokogawa-Leistungsmesser und die hochpräzise Drehmoment-Flanschwelle) erfüllen die höchsten Industriestandards und gewährleisten eine makellose Datenbasis für Ihre Zertifizierung und F&E.

2) "Out-of-the-box" schlüsselfertiges System: Das System verfügt über vorintegrierte Teilsysteme wie Dynamometer, Leistungsanalyse, Datenerfassung und Umweltsimulation, wodurch aufwändige Integrationsarbeiten mit mehreren Lieferanten vermieden und der Installations- und Inbetriebnahmezyklus erheblich verkürzt wird.

3) Volle Simulationsfähigkeit unter allen Bedingungen: Die Hoch- und Tieftemperatur-Umweltkammer im Bereich von -40°C bis +150°C kann die realen Betriebsbedingungen von Fahrzeugen unter verschiedenen extremen Klimabedingungen genau simulieren und so die Zuverlässigkeit von Produkten in jeder Umgebung gewährleisten.

4) Modulares Design und zukünftige Skalierbarkeit: Upgrade-Anforderungen wurden von Anfang an berücksichtigt, sodass die Leistung einfach erweitert, Testkanäle hinzugefügt oder zukünftige neue Prüfnormen angepasst werden können.

5) Globale Lieferkette und technischer Support: Kernkomponenten (wie ABB, Yokogawa und LEM) werden von führenden globalen Marken bezogen, was eine überlegene Leistung und globale Servicefähigkeit gewährleistet. Wir bieten umfassende Schulungen zur Installation und Bedienung sowie Fernunterstützung.

2. Kernkomponentenkonfiguration des 110kW Motorleistung-Prüfstands

Hinweis: Alle kundenspezifischen Teile (wie Sockel, Halterungen und Schutzabdeckungen) werden von unserem Unternehmen professionell entworfen und hergestellt, um eine optimale Systemkompatibilität und mechanische Stabilität zu gewährleisten.

3. SSCH110-5000/12000 110kW Motorprüfstand-Prüfsystem Technische Spezifikationen

4. SSCH-Serie Motorprüfstand-Prüfsystem Modellübersicht

5. Vorteile des 110kW Motorprüfstands

1) Hochpräzise Prüfung: Kernkomponenten werden von international renommierten Marken ausgewählt, und wichtige Prüfgeräte wie Leistungsmesser und Drehmoment-Flanschwellen erfüllen die hohen Präzisionsstandards der Branche und passen sich den Anforderungen an die Parametererfassung für 110kW-Motortests an, mit geringen Datenfehlern und hoher Zuverlässigkeit.

2) Umfassende Konfiguration und Funktionen, integriert ein komplettes System einschließlich Dynamometer, Frequenzumrichter, Messung und Steuerung, Datenerfassung und Temperaturregelung. Gepaart mit einer Hoch- und Tieftemperatur-Umweltkammer kann es vollständige Leistungstests von 110kW-Motoren durchführen, ohne dass zusätzliche Hilfsausrüstung erforderlich ist, und deckt alle Testszenarien ab.

3) Intelligente und bequeme Bedienung: Der High-End-Industriecomputer ist mit einer automatisierten Betriebszustands-Steuereinheit ausgestattet, die Bedienoberfläche ist intuitiv, das USV-Netzteil gewährleistet die Stabilität der Ausrüstung und Datenspeicherung, reduziert den manuellen Bedienungsaufwand und verbessert die tägliche Testeffizienz von 110kW-Motoren erheblich.

4) Hochgradig anpassbar und flexibel: Nicht standardmäßige kundenspezifische Halterungen, Lagergehäuse und andere Komponenten sind für die Testanforderungen von 110kW-Motoren konzipiert. In Kombination mit Gusseisenplatten und Stoßdämpfern werden die Testvibrationsstörungen effektiv reduziert. Die Geräteanordnung ist vernünftig und die spätere Wartung und der Austausch von Komponenten sind bequemer.

5) Breite Umweltanpassungsfähigkeit: Die Hoch- und Tieftemperatur-Umweltkammer und das Temperaturregelsystem simulieren präzise extreme Temperatur- und Feuchtigkeitsbedingungen von -40°C bis +150°C. Durchflussrate und Druck können flexibel eingestellt werden, um die Leistungsverifizierungsanforderungen des 110kW-Motors in verschiedenen komplexen Umgebungen zu erfüllen.

6) Hohe Stabilität und hohe Haltbarkeit: Kernkomponenten werden von internationalen Top-Marken wie ABB, Yokogawa und LEM bezogen, während heimische Komponenten von hochwertigen Unternehmen der Branche wie Seelong hergestellt werden. Die Lieferkette ist ausgereift, die Gesamtausfallrate der Ausrüstung ist gering, die Lebensdauer ist lang und sie eignet sich für industrielle Hochfrequenztests.

6. Anwendungsbereiche des 110kW Motorprüfstands

1) Antriebsmotoren für Elektrofahrzeuge: Für 110kW-Antriebsmotoren, die in Personenkraftwagen und leichten Nutzfahrzeugen eingesetzt werden, haben wir Kennlinienprüfungen, Effizienz-MAP-Darstellungen, Temperaturanstiegprüfungen und Dauerfestigkeitsbewertungen durchgeführt, die die Testanforderungen der gängigen Leistungsbereiche für Elektrofahrzeugmotoren erfüllen.

2) Industrie- und Servomotoren: Wir bieten Produktabnahmeprüfungen (FAT) und Typprüfungen für 110kW-Industriemotoren wie Lüfter, Pumpen und Werkzeugmaschinenspindeln an, um die Qualität von Industriemotoren bei der Auslieferung zu gewährleisten und die Motorteststandards für industrielle Produktionsanlagen zu erfüllen.

3) Motoren für Baumaschinen/Spezialfahrzeuge: Testen und verifizieren Sie die Leistung und Zuverlässigkeit von 110kW-Motoren für Baumaschinen und Spezialfahrzeuge unter komplexen Arbeitsbedingungen wie hoher Last und häufigem Start-Stopp, um sich an die rauen Einsatzszenarien von Bauarbeiten anzupassen.

4) Forschungs- und Bildungseinrichtungen: Bereitstellung von hochpräzisen Hardware-in-the-Loop-Prüfplattformen für die Forschung an 110kW-Motordesigns, Optimierung von Regelalgorithmen und Anwendungen neuer Materialien an Universitäten und Forschungsinstituten, zur Unterstützung der wissenschaftlichen Forschung und Ausbildung von Fachkräften im Bereich Motoren.

7. Referenzstandards für Prüfstände für neue Energiefahrzeugmotoren

1) GB/T 18488.1-2015 Elektromobilitäts-Antriebsmotorsystem - Teil 1: Technische Anforderungen

2) GB/T 18488.2-2015 Antriebsmotorsystem für Elektrofahrzeuge—Teil 2: Prüfverfahren

3) GB/T 1032-2012 Prüfverfahren für Drehstromasynchronmotoren

4) GB/T 28046.3-2011 Straßenfahrzeuge—Umgebungsbedingungen und Prüfungen für elektrische und elektronische Ausrüstungen—Teil 3: Mechanische Lasten

8. Lieferung und Kundendienst Service

Lieferdienste

1) Standardmodell: Versand innerhalb von 90 Tagen (einschließlich Vorabtests vor Lieferung, um eine schnelle Installation nach Ankunft zu gewährleisten).

2) Kundenspezifische Modelle: Lieferung in 90-120 Tagen, einschließlich internationaler Logistik und Distribution in wichtige Regionen weltweit, einschließlich Europa, Amerika, Südostasien und dem Nahen Osten (See-/Landtransportoptionen verfügbar, einschließlich sicherer Verpackung und feuchtigkeits- und rostbeständiger Behandlung).

3) Unterstützende Dienstleistungen: Wir stellen vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse zur Verfügung, und ein engagierter Logistikspezialist wird den gesamten Prozess verfolgen, um die Zollabfertigung zu unterstützen und die sichere und pünktliche Lieferung großer Geräte vor Ort zu gewährleisten.

​Kundendienst

1) Garantieanspruch: 1 Jahr Garantie auf Kernkomponenten (Dynamometer, Drehmoment-Flanschwelle), lebenslange Wartung; kostenlose Fehlerbehebungs- und Reparaturdienste während der Garantiezeit, ausgenommen Schäden durch menschliches Versagen.

2) Technischer Support: 24/7 zweisprachiger (Englisch und Chinesisch) Service, Reaktionszeit ≤ 4 Stunden

3) Installations-, Inbetriebnahme- und Schulungsdienste: Der Benutzer ist für die grundlegende Installation vor Ort verantwortlich. Seelong entsendet zwei professionelle Techniker zur Vor-Ort-Anleitung (einschließlich Gerätepositionierung und -kalibrierung sowie Anschluss von Rohrleitungen/Leitungen); die Inbetriebnahme der Geräte wird vollständig von uns übernommen (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungsprüfung); 5 Tage kostenlose professionelle Schulung (einschließlich Gerätebedienung, Parametereinstellungen, täglicher Wartung und Fehlerbehebung) werden angeboten, um sicherzustellen, dass die Bediener mit der Verwendung von Großgeräten vertraut sind.

4) Fernservice: Unterstützt Fern-Debugging über Computer, System-Upgrades und Anleitungen zur Konfiguration modularer Lösungen, wodurch technische Probleme während der Nutzung schnell behoben und Ausfallzeiten minimiert werden.

9. FAQ

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?

A: Wir unterstützen kleine Testbestellungen von 1 Stück für Lagerprodukte.

F: Wie kann ich mehr über die Produkte erfahren?

A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen unser elektronisches Musterbuch zu.

F: Was sind Ihre Zahlungsbedingungen?

A: Normalerweise 40% Anzahlung per T/T, Zahlung des Restbetrags vor Versand.

F: Was ist die Lieferzeit für meine Bestellungen?

A: Die Produktionszeit für Dynamometer beträgt 6-8 Wochen, die Produktionszeit für Sensoren beträgt 2-3 Wochen, für andere Produkte kontaktieren Sie uns bitte.

F: Wie erhalten wir die Gesamtlösung für den Prüfstand?

A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden mit Ihnen über den detaillierten Plan kommunizieren.

F: Kann ich Ihre Fabrik besuchen?

A: Sicher, Sie sind jederzeit herzlich zu einem Besuch eingeladen.

10. Unsere Zertifikate
