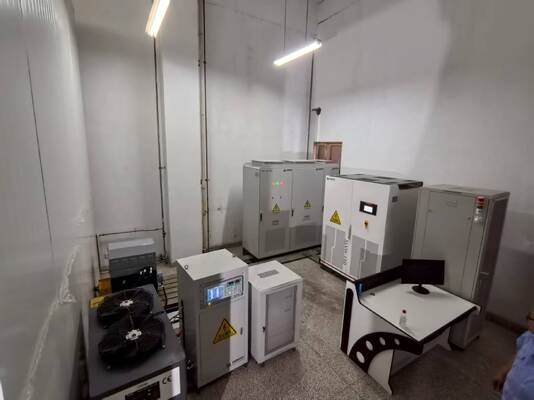

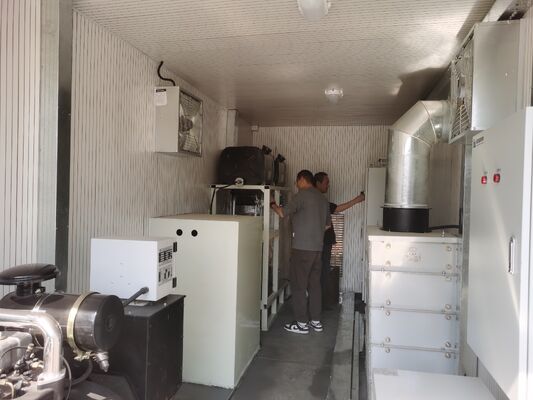

SSCD500-1500/3800 500KW Prüfstandsystem für Elektromotoren in Neufahrzeugen

3. SSCD500-1500/3800 500KW Neue Energiefahrzeuge Motor Elektrischer Dynamometer Prüfbank System Kernvorteile

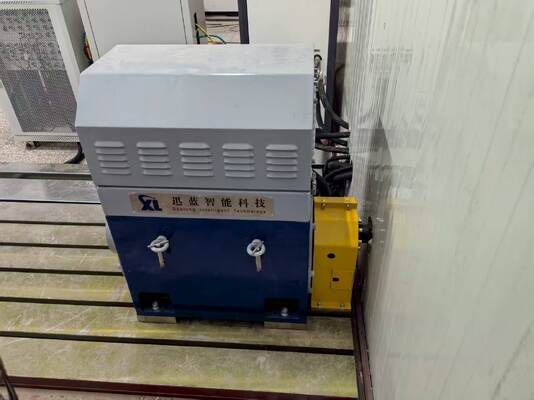

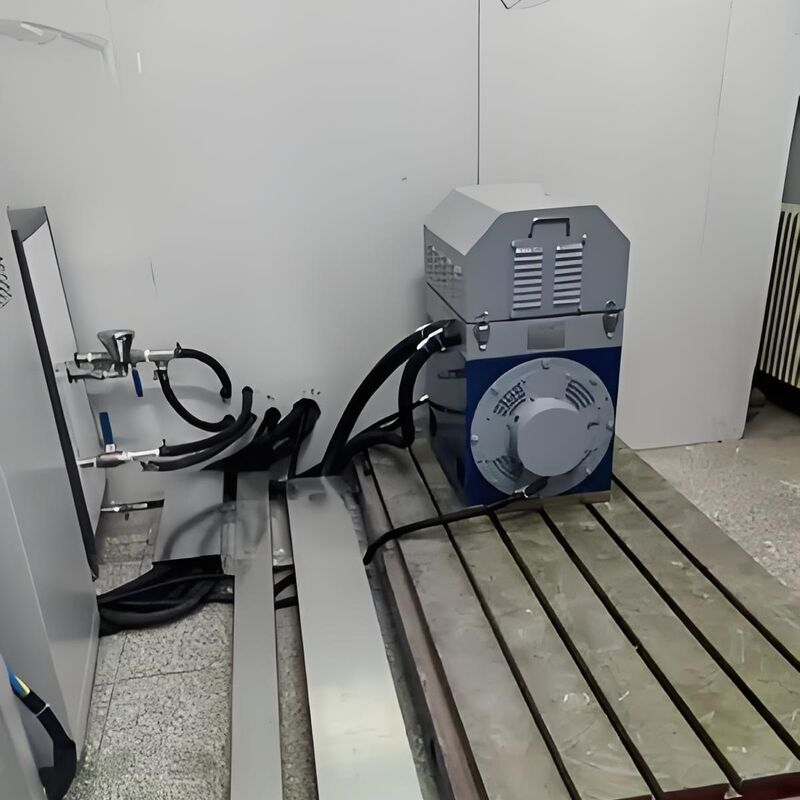

1) Anpassungsfähigkeit bei hoher Leistung: Das elektrische Kerndynamometer hat eine Nennleistung von 500 kW, ein Drehmomentbereich von 0-4000Nm, eine Höchstgeschwindigkeit von 3800rpm und einen konstanten Leistungsbereich von 1500-3800rpm.Es kann die Anforderungen an die Prüfung von Hochleistungsmotoren in schweren Nutzfahrzeugen unter Volllast und extremen Arbeitsbedingungen erfüllen, große Baumaschinen usw. und ist mit Motoren mit unterschiedlichen Geschwindigkeitsmerkmalen kompatibel.

2) Branchenführende Messgenauigkeit: Ausgestattet mit einem hochpräzisen Drehmomentsensor HBM (Genauigkeit 0,15% FS) und einem Leistungsanalysator Seelong WT5006 (Grundgenauigkeit 0,03%) sowie einem 10 kHz-Hochgeschwindigkeitsdatenakquisitionsmodul,Sie ermöglicht die genaue Erfassung wichtiger Parameter wie Drehmoment, Leistung, Temperatur und Vibration mit einer Datenfehlerrate von weniger als 0,3%.

3) Ausgezeichnete Skalierbarkeit des Systems: Der Batteriesimulator unterstützt eine Ultrabreitspannung von 36-1500V und 8 Arten von Batteriemodellen (einschließlich neuer Festkörperbatterien) mit einem Spitzenstrom von 1500A,und mit verschiedenen Leistungsmotoren kompatibel istDas intelligente Wechselstromumrichtersystem von Siemens ist mit einer breiten Spannungseingangsspannung von 380 V bis 480 V kompatibel.und erreicht eine dynamische Reaktion und schnelle Anpassung auf der Grundlage der Vektorsteuerungstechnologie, mit ausgezeichneter Betriebsstabilität und Störungssicherheit.

4) Professionelle und zuverlässige Konstruktion: Alle Kernbauteile wurden unter hohen Leistungsbedingungen geprüft; optionale hochlastfähige Befestigungsstützen (250-600 mm verstellbar), hochfeste Gusseisenplattformen HT350und Verbundschlagdämpfer können ausgestattet werden, um Schwingungsstörungen bei Hochleistungsprüfungen wirksam zu unterdrücken und den langfristigen stabilen Betrieb der Ausrüstung zu gewährleistenDas modulare Design unterstützt funktionale Erweiterungen und individuelle Änderungen.

4. SSCD500-1500/3800 500KW Neue Energiefahrzeuge Motor Elektrischer Dynamometer Prüfbank Anwendungsbereiche

1) Schwerlastfahrzeuge: Anpassung an Leistung, Drehmoment, Effizienz, Haltbarkeit und Anpassungsfähigkeit von Antriebsmotoren für neue Energie-Schwerlastwagen, große Busse, Bergbaufahrzeuge usw.und erfüllt verschiedene Anforderungen an die Abgleichung der Leistung der Batterie.

2) Sektor der großen Industrieanlagen: Wir können Fabrikprüfungen, Typprüfungen und Zuverlässigkeitsprüfungen für industrielle Antriebsmotoren, Generatorensätze und Kompressor-Matching-Motoren von 500 kW und weniger durchführen,die Anwendungsszenarien in Industriezweigen wie der Metallurgie abdeckt, Energie und Chemie.

3) Spezialgerätefeld: Spezielle Prüfungen für Spezialmotoren wie Baumaschinen (Exkavator, Kran), Schiffsantriebssysteme und Zugmotoren für den Schienenverkehr erfüllen,und sich an die komplexen Arbeitsbedingungen mit hohem Drehmoment anpassen, große Geschwindigkeit und starker Aufprall.

4) Hochwertige FuE und Prüfungen: Bereitstellung von Forschung und Entwicklung für Hochleistungsmotoren, Standardkonformitätsprüfungen und maßgeschneiderte Prüflösungen für nationale Forschungsinstitute,High-End-F&E-Zentren für Fahrzeuge und autorisierte Prüfstellen von Drittanbietern, unterstützt die Überprüfung innovativer Motortechnologien.

5. SSCD500-1500/3800 500KW Neue Energiefahrzeuge Motor Elektrischer Dynamometer Prüfbank Referenznormen für das System

Nationale Normen

• Die in Absatz 1 genannten Angaben sind zu beachten.Antriebsmotor für Elektrofahrzeuge - Teil 1: Spezifikation",
• GB/T 18488.2-2015 "Antriebsmotor für Elektrofahrzeuge - Teil 2: Prüfverfahren"
• GB/T 755-2019 "Rotationselektrische Maschinen - Einstufung und Leistung",
• Die in Absatz 1 genannte Angabe ist nicht anwendbar.Zuverlässigkeitsprüfverfahren für Antriebsmotorsysteme für Elektrofahrzeuge"Ich bin ein Mann.

Internationale Normen

• ISO 15084-1:2017 Straßenfahrzeuge - Elektrische Antriebssysteme - Teil 1: Schnittstellen für Stromversorgung,
• IEC 60034-1:2017 Elektrische Drehmaschinen - Teil 1: Einstufungen und Leistung,
• ISO 6469-5:2022 Elektrofahrzeuge - Sicherheitsanforderungen - Teil 5: Leistungssysteme

Bauteilspezifische Normen

• Der Drehmomentsensor HBM T40FM entspricht der Kalibriernorm ISO 16613:2013.
• Das Siemens-Variable Frequency Inverter-System entspricht der Sicherheitsnorm IEC 61800-5-1 und der Norm IEC 61800-2 für elektrische Antriebssysteme mit verstellbarer Drehzahl.
• Der Leistungsanalysator entspricht der Genauigkeitsnorm IEC 62053-22.

6. Neue Energiefahrzeuge Motor Elektrodynamometer Prüfbank System Modellliste

7Lieferung und Kundendienst

Lieferung

Standardmodelle werden innerhalb von 90 Tagen versandt, während kundenspezifische Modelle innerhalb von 120-150 Tagen versandt werden (einschließlich internationaler Logistik und Zollabfertigungsunterstützung).Die Lieferung beinhaltet eine komplette Ausrüstung., Installationsanleitung, Bedienungsanleitung, Kalibrierzertifikat, Ersatzteilliste und andere vollständige Dokumentation.

Dienstleistungen nach dem Verkauf

1) Garantie: Die Kernkomponenten (Dynamometer, Drehmomentflansche, Variable-Frequenz-Wechselrichter-System) sind für ein Jahr garantiert.und defekte Teile werden während der Garantiezeit kostenlos repariert oder ausgetauscht.
2) Technischer Support: lebenslanger zweisprachiger technischer Support (Chinesisch und Englisch) mit einer Reaktionszeit von bis zu 4 Stunden; Ferndebugging (computerbasierte),Modularisierte Lösungskonfigurationsanleitung, und Online-Antworten auf technische Fragen werden unterstützt.
3) Schulungsdienste: Wir bieten 2 Tage kostenlose Betriebsschulungen vor Ort an, die die Installation von Geräten, die Einstellung von Parametern, die Prüfung der Betriebsbedingungen, die Datenanalyse und die tägliche Wartung umfassen.Sicherstellen, dass die Benutzer das System gut bedienen.
