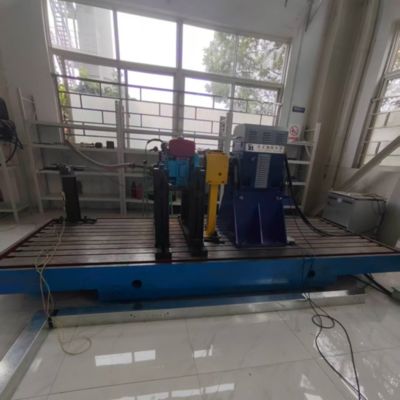

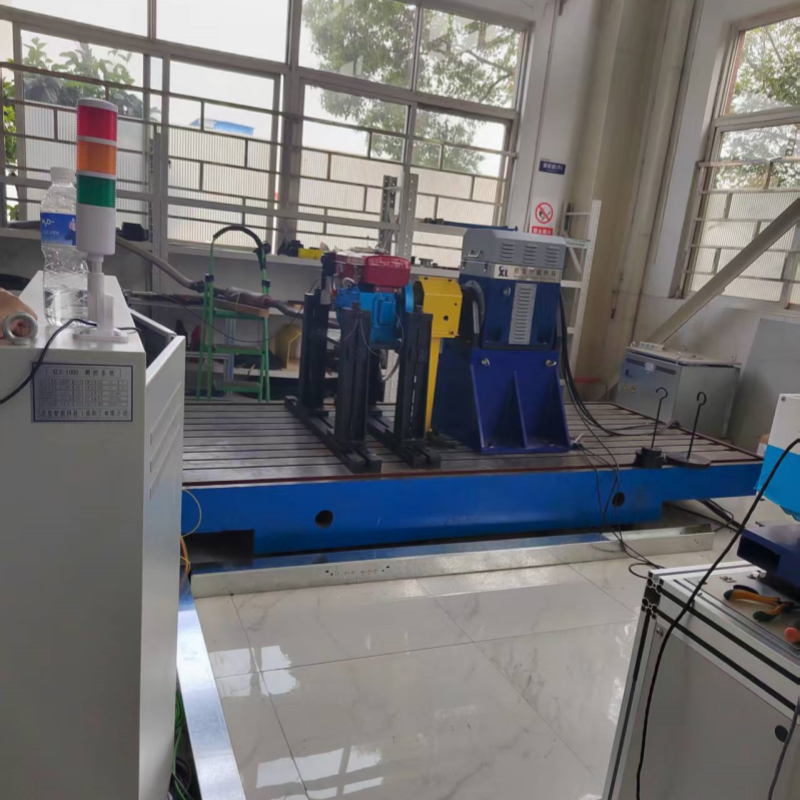

SSCG250-3000/8000 250 kW UAV-Motortestbank

1. SSCG250-3000/8000 250 kW UAV-Motortestbench Komponentenbeschreibung

Der Prüfstand für UAV-Motoren mit einer Leistung von 250 kW SSCG250-3000/8000 ist ein umfassendes Prüfsystem, das speziell für die Erforschung und Verifizierung von Hochleistungs-UAV-Motoren entwickelt wurde.Dieses System enthält ein hochpräzises elektrisches Dynamometer, ein modulares Mess- und Steuerungssystem und eine Mehrkanal-Datenerfassungseinheit, die eine umfassende Bewertung wichtiger Leistungsparameter wie Drehmoment, Drehzahl, Leistung,und Kraftstoffverbrauch von Turbospann-/Turboprop-Motoren der Klasse 250 kW.

2. SSCG250-3000/8000 250kW Elektrodynamometer technische Parameter

3. SSCG250-3000/8000 250kW UAV-Motor-Prüfstand Kernvorteile

1) Hochgenaue Steuerung: sowohl die Drehmomentflansche als auch der Kraftstoffverbrauchsmessgerät erzielen eine Genauigkeit von 0,2% FS, und der PID-Algorithmus wird kombiniert, um die Drehzahlschwankungsregelung zu realisieren (typischer Wert < ± 0,1%),Gewährleistung der Zuverlässigkeit der Prüfdaten.

2) Vier-Quadranten-Energiemanagement: Unterstützt den Doppelmodusbetrieb von Elektro/Generator, mit hoher Energie-Feedback-Effizienz und passt sich den Testbedürfnissen von Drohnenmotoren unter vollen Bedingungen an.

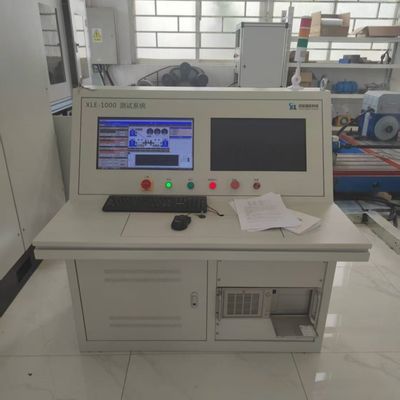

3) Modulare Skalierbarkeit: Das Mess- und Steuerungssystem XLE-1000 unterstützt die Mehrkanaldatenerfassung, und optionale Komponenten können flexibel an verschiedene Testszenarien angepasst werden, was die Flexibilität des Systems verbessert.

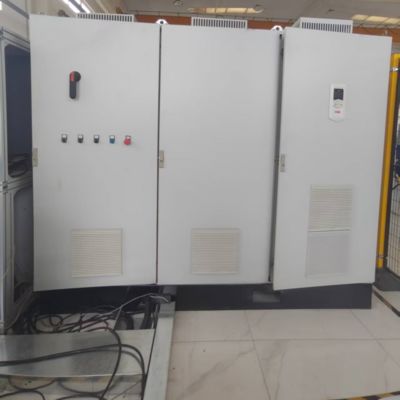

4) Sicherheitsschutz: Das Frequenzumwandlungssystem integriert Überlast-, Überspannungs- und Überhitzungsschutz, um Stabilität bei Hochgeschwindigkeitsprüfungen (8.000 U/min) zu gewährleisten und das Ausfallrisiko zu verringern.

5) Konstruktion mit geringer Vibration: Der Stoßdämpfer ist auf eine Schwingungsfrequenz von 5-10 Hz angepasst und wird zusammen mit der Gusseisenplattedie Genauigkeit der Prüfung gewährleistet und die Auswirkungen externer Störungen auf die Testergebnisse verringert.

4. SSCG250-3000/8000 250kW UAV-Motor-Testbank Anwendungsbereiche

1)Entwicklung von Motoren für unbemannte Luftfahrzeuge (UAV): Vollprozessprüfung des Starts, der Beschleunigung und der Bremse für Turbospur-/Turboprop-Motoren der 250 kW-Klasse zur Überprüfung der Motorleistungsparameter.

2)Überprüfung des Luftfahrtantriebs: Unterstützt die Haltbarkeitsprüfung von schwer zu bearbeitenden Materialien wie Hochtemperaturlegierungen und Titanlegierungen und bewertet die Zuverlässigkeit des Motors unter extremen Betriebsbedingungen.

3)Prüfung der Leistung durch neue Energien: Anpassung an die Bewertung der Energiefeedback-Effizienz von Hybrid-Antriebssystemen zur Optimierung der Energieeffizienz.

4)Industrielle Motorkalibrierung: zur hochpräzisen Kalibrierung der Motordrehmoment-Geschwindigkeitsmerkmale verwendet, wodurch die Motorsteuergenauigkeit verbessert wird.

5. SSCG250-3000 /8000 250 kW UAV-Motoren Prüfstand Referenznormen

Elektrische Sicherheitsnormen: Erfüllt die Anforderungen der IEC 60034-30-1 an die Energieeffizienz und gewährleistet einen stabilen Betrieb der Ausrüstung bei 380V±10%.

Datenerfassungsstandards: Das Messmanagementsystem ISO 10012 wird befolgt, um die Genauigkeit der Sensoren (z. B. Temperatursensoren PT100) und die Konsistenz der Datenerfassung zu gewährleisten.

Normen für die Anpassungsfähigkeit an die Umwelt: Erfüllen der Anforderungen an die Umweltprüfung der Reihe GB/T 2423, um sicherzustellen, dass die Ausrüstung in einer Umgebung von -10 °C bis 40 °C normal funktionieren kann.

6. UAV-Motor Elektrischer Dynamometer-Prüfstand Modellliste

7Lieferung und Kundendienst

Lieferung: Standardmodelle versenden innerhalb von 90 Tagen; kundenspezifische Modelle versenden innerhalb von 90-180 Tagen (einschließlich internationaler Logistik und Zollabfertigungshilfe).

Nachverkaufsservice: 1-jährige Garantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslanger zweisprachiger technischer Support (Chinesisch und Englisch) (Antwortzeit ≤ 4 Stunden);Ersatzteile werden innerhalb von 24 Stunden im Inland geliefert und innerhalb von 7 Tagen international geliefert.; 1,5 Tage kostenlose Betriebsschulungen; Ferndebugging unterstützt (computergestützte, einschließlich modularer Lösungskonfigurationsanleitung).
