SSCH90-4000/15000 90kW Leistungsprüfstand für Antriebssysteme für neue Energiefahrzeuge
1. SSCH90-4000/15000 90kW Leistungsprüfstand für Antriebssysteme für neue Energiefahrzeuge
The SSCH90-4000/15000 90kW New Energy Vehicle Powertrain System Performance Test Bench is a high-precision testing device specifically designed for the research and verification of new energy vehicle powertrain systemsDiese Bank umfasst ein elektrisches Dynamometer, eine Drehmomentflansche, ein Frequenzumrichtersystem und ein intelligentes Mess- und Steuerungsmodul, das eine umfassende Bewertung der Leistung ermöglicht.Effizienz, und die Zuverlässigkeit des Antriebsmotors, des Antriebssystems und des Batteriesystems.
| Name der Komponente |
Kernspezifikationen |
Marke |

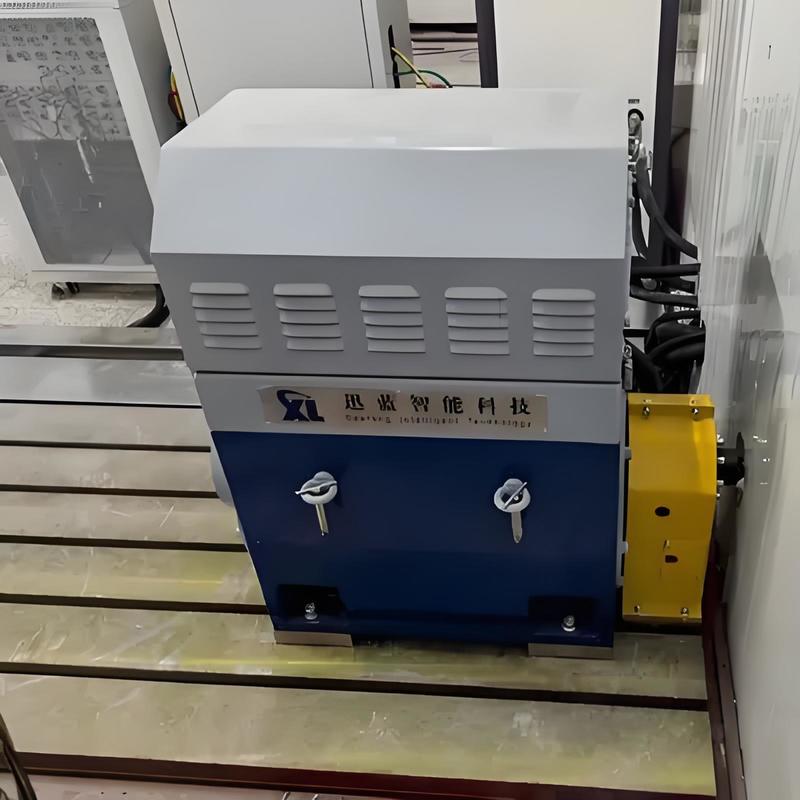

| SSCH90-4000/15000 elektrisches Dynamometer |
SSCH90-4000/15000, Nennleistung 90 kW, Nenngeschwindigkeit 4000 Rpm, Nenndrehmoment 215 Nm, Höchstgeschwindigkeit 15000 Rpm, wassergekühlt. |
Seelong |
| Drehmomentflansche |
HBM-Marke, Messbereich 0-600Nm, Genauigkeit ±0,05%FS |
HBM |

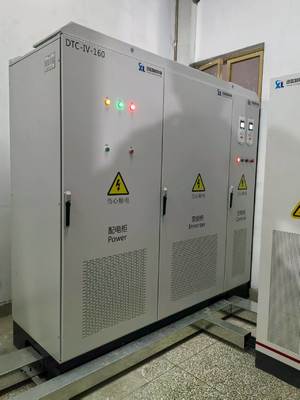

| Variable Frequenzumrichter-System |
ABB-Marke, Eingangsspannung dreiphasiger Wechselstrom 380V±10%, mit mehrfachem Schutz vor Überlastung, Überspannung und Überhitzung. |
ABB |

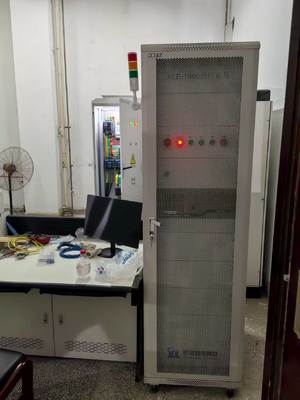

| Mess- und Steuerungssystem XLM-1000 |
Industrieller PC: IPC710; CPU: Intel Core i7; Speicher: 32 GB DDR4; Festplatte: 1 TB SSD; vorinstallierte XL M-1000 Mess- und Steuerungssystemsoftware (unterstützt Echtzeitdatenerfassung, Kurvenanalyse),und Berichterstattung). |
Seelong |
| Datenerfassungssystem |
Ein Temperatursensor (PT100), ein Vibrationssensor, ein Temperaturerfassungsmodul, ein analogues Eingangsmodul und ein digitales Ausgangsmodul. |
ADAM-4017+ von Advantech |
| Leistungsanalysator |
Modell: PW4001-05; Messgenauigkeit: 0,03%; Anzeige: 7-Zoll-LCD-Touchscreen; Kanäle: 4 Kanäle; Stromtransformator: CTD500A, Genauigkeit 0,03% |
Seelong |

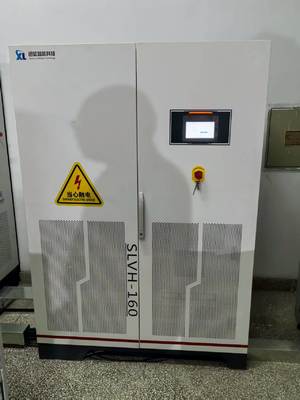

| Simulator für Batterien |
Nennleistung 180 kW, Spannungsbereich 12-1200 V, Strom 600 A |
Seelong |

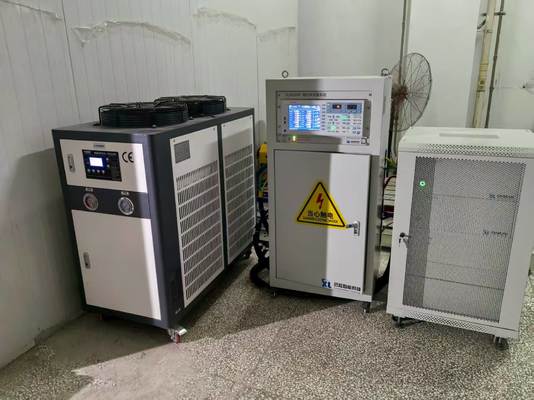

| Temperaturregelungssystem |
Temperaturregelungsbereich: Umgebungstemperatur - 110°C; Durchflussgeschwindigkeit: 60L/min |
Seelong |
| Ventilator für den axalen Durchfluss |
2.2kW, Luftvolumen 4000m3/h |
Seelong |
| Optional - Kopplung |
zulässiges Drehmoment: 575Nm; zulässige Drehzahl: 18000 R/min |
Seelong |
| Optional - Motorstütze |
Nicht-standardmäßig angefertigte L-förmige Motorhalterung, Wandstärke > 50 mm |
Seelong |
| Optional - Gusseisenplatte |
Material: HT300 (Zugfestigkeit ≥ 300 MPa); Flachheit: ≤ 0,05 mm/m; Oberflächenrauheit: Ra≤ 1,6 μm; Stoßdämpfer und Gusseisenplatten sorgen für Stabilität bei Hochgeschwindigkeitsprüfungen. |
Seelong |
| Optional - Stoßdämpfer |
Typ: Federstoßdämpfer; Nennlast: 100-300 kg/Einheit; Dämpfungskoeffizient: 0,2 bis 0.3■ Anwendbare Schwingungsfrequenz: 5-10 Hz; Der Stoßdämpfer und die Gusseisenplatte sorgen für Stabilität bei Hochgeschwindigkeitsprüfungen. |
Seelong |
- Ich weiß.
2. SSCH90-4000/15000 90kW elektrisches Dynamometer technische Parameter
- Ich weiß.
| Parameter |
Spezifikationen |
| Modell |
Der Wert des Zinssatzes wird nach Maßgabe der in Anhang I der Verordnung (EU) Nr. 575/2013 genannten Methode berechnet. |
| Nennleistung |
90 kW |
| Nenngeschwindigkeit |
4 000 Rpm |
| Nenndrehmoment |
215 Nm |
| Höchstgeschwindigkeit |
15000 Dreh/min |
| Kühlmethode |
Wasserkühlung |
| Moment der Trägheit |
00,6 kg·m2 |
| Schutzniveau |
IP54 |
| Überlastkapazität |
150% der Nennleistung |
| Drehmomentmessgenauigkeit |
±0,2% FS |
| Genauigkeit der Geschwindigkeitsmessung |
± 1 Rpm |
3. SSCH90-4000/15000 90kW Neue Energiefahrzeuge Antriebssystem Leistungstestbank Kernvorteile
- Ich weiß.
1)Hochgenaue Messung: Die Verwendung von hochpräzisen Drehmomentflanschen von HBM und Leistungsanalysatoren von Seelong sorgt für genaue und zuverlässige Prüfdaten.
2)Kompatibilität mit einem breiten Spektrum: Der Batteriesimulator unterstützt einen Spannungsbereich von 12-1200 V, der den Prüfbedarf von Antriebssystemen in verschiedenen Fahrzeugmodellen erfüllen kann.
3)IntelligentmDiecAufsicht: Das Mess- und Steuerungssystem XLM-1000 ermöglicht die Echtzeit-Datenerfassung und die automatische Berichterstattung, wodurch die Effizienz der Prüfungen verbessert wird.
4)Sicher und stabil: ABB-Wechselrichtersysteme verfügen über mehrfache Schutzvorrichtungen und die Wasserkühlung sorgt für einen langfristigen stabilen Betrieb der Anlagen.
5)Modularisierte Konstruktion: Kernkomponenten und optionale Komponenten sind getrennt, so dass eine flexible Konfiguration gemäß den Prüfbedingungen möglich ist.
4. SSCH90-4000/15000 90kW Leistungsprüfstand für Antriebssysteme für neue Energiefahrzeuge Anwendungsbereiche
1)Prüfung der Leistungsfähigkeit von Antriebsmotoren für Kraftfahrzeuge mit hoher Leistung
2)Antriebssystem Umfassende Leistungs- und Haltbarkeitsprüfung
3)Überprüfung der Übereinstimmung von Leistungsabatterie und Antriebssystem
4)Forschung und Entwicklung, Überprüfung der Qualität der Produktion
5. SSCH90-4000/15000 90kW Leistungsprüfstandards für Antriebssysteme für neue Energiefahrzeuge
1)GB/T 18488.1-2024 Antriebsmotorsysteme für Elektrofahrzeuge
2)GB/T 18488.2-2024 "Antriebsmotorsysteme für Elektrofahrzeuge - Teil 2: Prüfverfahren"
3)GB/T 29307-2012 Antriebsmotorsteuergerät für Elektrofahrzeuge
4)QC/T 1088-2017 "Verlässlichkeitsprüfung für Antriebsmotorsysteme für Elektrofahrzeuge"
6. Modellliste der Leistungsprüfstände für Antriebssysteme für neue Energiefahrzeuge
| Modell |
Leistung (KW) |
Drehmoment (Nm) |
Nenngeschwindigkeit (rpm) |
Höchstgeschwindigkeit (rpm) |
Drehmomentmessgenauigkeit |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt. |
22 |
47 |
4500 |
18000 |
00,2% FS |
| Der Wert der Vermögenswerte wird in den folgenden Zahlen angegeben: |
30 |
64 |
4500 |
18000 |
00,2% FS |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt, sofern sie nicht mehr als die in Artikel 4 Absatz 1 Buchstabe a genannten Risikopositionen darstellen. |
45 |
95 |
4500 |
18000 |
00,2% FS |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen sind zu berücksichtigen. |
48 |
102 |
4500 |
18000 |
00,2% FS |
| Der Wert des Zinssatzes ist zu berücksichtigen, wenn der Zinssatz nicht überschritten ist. |
60 |
143 |
4000 |
15000 |
00,2% FS |
| Der Wert der Vermögenswerte wird nach Maßgabe der in Anhang I der Verordnung (EU) Nr. 575/2013 genannten Methode berechnet. |
75 |
179 |
4000 |
15000 |
00,2% FS |
| Der Wert des Zinssatzes wird nach Maßgabe der in Anhang I der Verordnung (EU) Nr. 575/2013 genannten Methode berechnet. |
90 |
215 |
4000 |
15000 |
00,2% FS |
| Der Wert des Zinssatzes wird nach Maßgabe des Zinssatzes des Zinssatzes berechnet. |
110 |
263 |
4000 |
15000 |
00,2% FS |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
00,2% FS |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
00,2% FS |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
00,2% FS |
| Nichtverbindliche Verbindlichkeiten |
300 |
716 |
4000 |
10000 |
00,2% FS |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
00,2% FS |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
00,2% FS |
| Kann angepasst werden |
7Lieferung und Kundendienst
- Lieferung: Standardmodelle versenden in 90 Tagen, kundenspezifische Modelle in 90-180 Tagen (einschließlich internationaler Logistik und Zollabfertigungshilfe);
- Nachverkaufsservice: 1-jährige Garantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslanger zweisprachiger technischer Support (Chinesisch und Englisch) (Antwortzeit ≤ 4 Stunden);Ersatzteile werden innerhalb von 24 Stunden im Inland geliefert und innerhalb von 7 Tagen international geliefert.; 1 Tag kostenloser Betriebstraining und Ferndebugging unterstützt (Computer-Terminal + Videoführung).
8. häufig gestellte Fragen
F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen eine kleine Bestellung von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie ist Ihre Zahlungsfrist?
A: Normalerweise 40% T/T Anzahlung, vollständig vor der Lieferung bezahlen.
F: Wie lange dauert die Lieferzeit für meine Bestellungen?
A: Der Produktionszyklus von Dynamometern beträgt 6-8 Wochen, der Produktionszyklus von Sensoren beträgt 2-3 Wochen, andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung der Prüfbank?
A: Lassen Sie uns Ihre E-Mail, unser technisches Personal wird sich mit Ihnen über den detaillierten Plan in Verbindung setzen.
F: Kann ich Ihre Fabrik besuchen?
A: Natürlich, Sie sind immer willkommen.
