SSCD200-1000/3300 200LeistungMotorische LeistungElektrische DynamometerPrüfbanksystem

1. SSCD200-1000/3300 200LeistungNeue EnergiemotorenElektrische DynamometerBench-System Komponentenbeschreibung

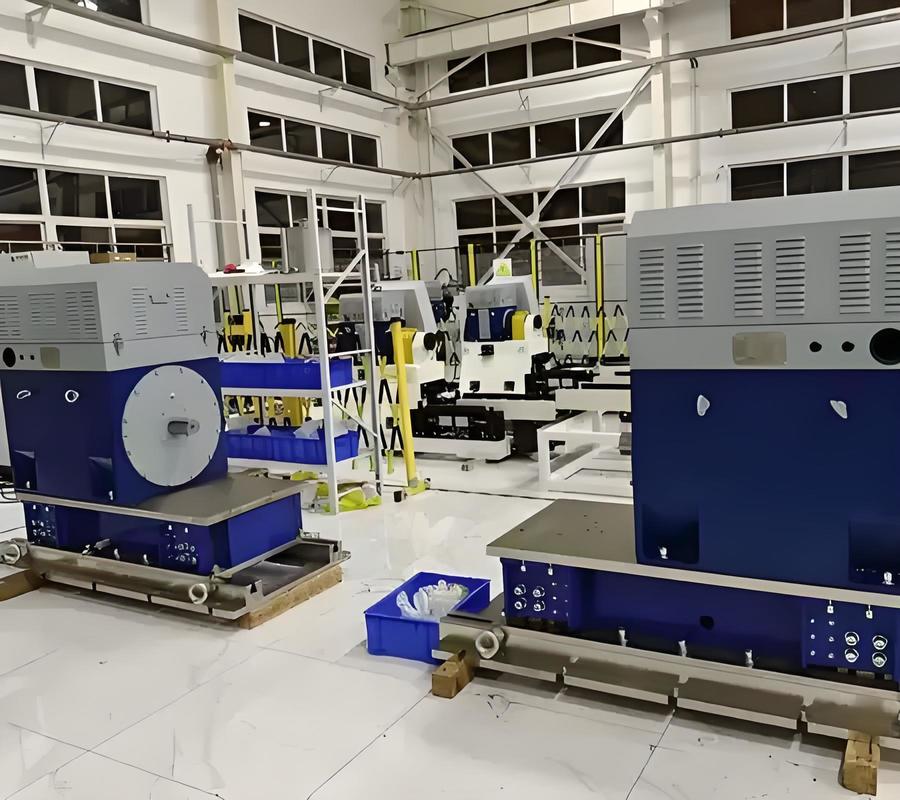

Das SSCD200-1000/3300 200kW-Motorleistungsdynamometer-Testbench-System ist eine leistungsstarke umfassende Prüfplattform, die speziell für die Prüfung von Motoren mit mittlerer und großer Leistung entwickelt wurde.Dieses System integriert Kernmodule wie ein Dynamometer, einen hochpräzisen Drehmomentsensor, ein intelligentes Mess- und Steuerungssystem und einen Batteriesimulator mit großer Reichweite,umfassende Abdeckung der Anforderungen an die Leistungsüberprüfung von Antriebsmotoren für Nutzfahrzeuge, mittelgroße und große Industriemotoren und Spezialmotoren.

2. SSCD200-1000/3300 200Leistung Elektrische DynamometerTechnische Parameter

3. SSCD200-1000/3300 200LeistungMotorische LeistungElektrische DynamometerBench-System Hauptvorteile

• Genaue Anpassung für mittlere und hohe Leistung

Mit einer Nennleistung von 200 kW und einem Drehmomentbereich von 0-1910 Nm und einer Höchstgeschwindigkeit von 3300 Rpm deckt er die Prüfbedürfnisse von Motoren mit mittlerer und großer Leistung im Vollzustand ab.der konstante Leistungsbereich von 1000-3000 Rpm entspricht genau den Betriebseigenschaften von Antriebsmotoren für Nutzfahrzeuge und mittleren und großen Industriemotoren, um blinde Punkte zu vermeiden.

• Gewährleistung der mehrdimensionalen Messgenauigkeit

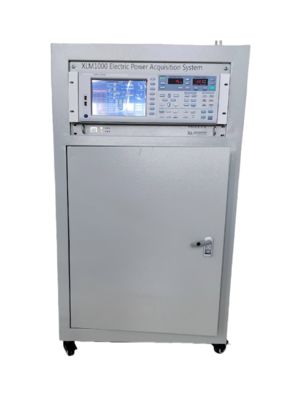

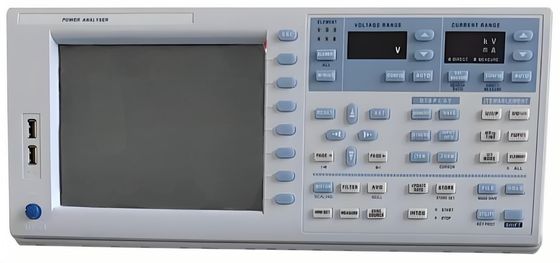

Ausgestattet mit einem hochpräzisen Drehmomentflansch HBM 0,2% FS, kombiniert mit einem Leistungsanalysator Seelong WT5006 (0,03% Grundgenauigkeit) und einem mehrkanalen Datenerfassungssystem von Advantech,Sie ermöglicht eine synchrone und genaue Erfassung wichtiger Parameter wie Drehmoment., Leistung, Temperatur und Vibration mit einem Datenfehler von ≤ 0,5%, die den strengen Anforderungen an die Prüfgenauigkeit der nationalen Norm GB/T 18488-2024 entsprechen.

• Kompatibilität mit der großen Szene

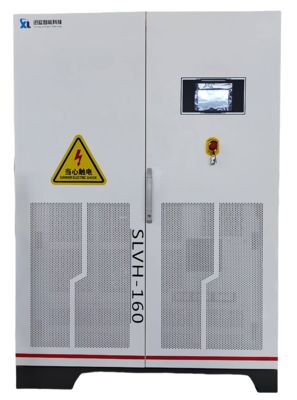

Der Batteriesimulator unterstützt eine breite Ausgangsspannung von 24-1200 V und passt sich den Anforderungen an die Stromversorgung von Motoren mit mittlerer und höherer Leistung von 48 V Niederspannung bis 800 V Hochspannung an.das Frequenzumrichtersystem ABB ist mit einer breiten Eingangsspannung von 380V±10% kompatibel, die auch bei Spannungsschwankungen einen stabilen Betrieb aufrechterhalten und sich an verschiedene regionale Netzumgebungen anpassen können.

• Flexible Konfiguration und stabiler Betrieb

Das System umfasst Kernmodule wie Messung und Steuerung, Datenerfassung und Leistungsanalyse.Die Motorhalterung hat einen Einstellbereich von 200-500 mm, um Motoren unterschiedlicher Spezifikationen unterzubringenDie Kombination aus HT300-Gussplatte und Federstoßdämpfer reduziert die Vibrationsstörungen während der Prüfung und sorgt für einen langfristigen stabilen Betrieb der Anlage.

4. SSCD200-1000/3300 200Leistung MAutorenPLeistungElektrische Dynamometer TistBSchnappSSchnappung AnwendungEineGrund

1)Sektor der neuen Energiefahrzeuge

Es eignet sich für Leistungs-, Drehmoment-, Wirkungs- und Haltbarkeitsprüfungen von Antriebsmotoren für Nutzfahrzeuge mit neuem Energiebedarf (leichte Lkw, mittlere Lkw) und hybride Personenkraftwagen.Es kann mit 800V Hochspannungsplattformmotoren abgestimmt werden und erfüllt die Prüfbedingungen für Übergeschwindigkeit, Überlastung und Anpassungsfähigkeit bei hohen und niedrigen Temperaturen in GB/T 18488-2024.

2)Industrie-Motorfeld

Fabrikprüfungen und Typenprüfungen werden bei mittleren und großen industriellen Motoren von 200 kW und weniger durchgeführt (z. B. Motoren für mittlere und große Wasserpumpen, Ventilatoren und Kompressoren).Dies kann wichtige Leistungsindikatoren wie die Energieeffizienzbewertung des Motors überprüfen (konform mit GB 18489-2023), Temperaturanstiegs- und Lastmerkmale.

3)Spezielles Motorfeld

Es eignet sich für spezielle Prüfungen von Spezialmotoren wie kleinen und mittleren Baumaschinen (Ladegeräte, Bagger), Schiffs-Hilfsmaschinen und Hilfsmotoren für den Schienenverkehr,die Anforderungen an die Leistungsüberprüfung bei hohem Drehmoment (≤1910Nm) und mittlerer bis hoher Drehzahl (≤3300rpm) erfüllen.

4)Forschungseinrichtungen und Prüfstellen

Wir bieten eine Testplattform für mittlere und hohe Leistungsmotoren für Universitäten, Forschungsinstitute und Testorganisationen.Unterstützung von maßgeschneiderten Prüflösungen (z. B. Alterungstests für Motoren und Fehlersimulationstests) zur Optimierung der Motorleistung und zur Überprüfung der Konformität mit den Normen.

5. SSCD200-1000/3300 200LeistungMotorische LeistungElektrische DynamometerBenchsystem-Referenznorms

Nationale Normen

• GB/T 18488-2024 Antriebsmotorsysteme für Elektrofahrzeuge
• GB 755-2019 Bewertungen und Leistung von rotierenden elektrischen Maschinen
• GB 18489-2023 Energieeffizienzgrenzwerte und Energieeffizienzstufen für kleine und mittlere dreiphasige asynchrone Motoren
• JB/T 10634-2023 Elektrischer Dynamometer

Internationale Normen

• ISO 15084-1:2017 Straßenfahrzeuge - Elektrische Antriebssysteme - Teil 1: Schnittstellen für Stromversorgung
• IEC 60034-1:2017 Elektrische Drehmaschinen

Industriebezogene Normen

• HBM T40B Drehmomentsensor: entspricht der Norm ISO 16613:2013 "Dynamische Kraftmessung - Kalibriermethode für Drehmomentsensoren".
• ABB-Frequenzumwandlungssysteme: Konform mit IEC 61800-5-1:2017 "Elektrische Antriebssysteme mit variabler Drehzahl ¢ Teil 5-1: Sicherheitsanforderungen ¢ elektrische, thermische und energetische Antriebe"
• Leistungsanalysator: Konform mit IEC 62386-101:2017 "Stromversorgungen für elektronische Geräte - Teil 101: Leistungsanforderungen"

6. Motorische LeistungElektrische DynamometerBench-System Modell Liste

7Lieferung und Kundendienst

1)Lieferung

• 90 Tage nach Auftragserteilung (einschließlich Fabrikprüfungen);
• Modelle nach Maß: Lieferzeit 90-180 Tage (einschließlich Lösungserklärung, Produktion,Ausbau der Kapazität für die Bereitstellung von.

2)Dienstleistungen nach dem Verkauf

• Garantiezeit: Die Kernkomponenten (Dynamometer, Drehmomentflansche) sind für ein Jahr garantiert.
• Technischer Support: Lebenslanger zweisprachiger technischer Support (Englisch und Chinesisch) mit einer Reaktionszeit von ≤4 Stunden (während der Arbeitszeit).
• Ersatzteilversorgung: Inländische Ersatzteile werden innerhalb von 24 Stunden versandt, internationale Ersatzteile innerhalb von 7 Tagen (ohne Zollbefreiungszeit).
• Schulungsdienste: 1,5 Tage kostenlose Betriebsschulungen vor Ort (einschließlich Betrieb von Geräten, Verwendung von Software und tägliche Wartung);

• Remote-Debugging: Unterstützt Remote-Debugging über den Computer und bietet modulare Lösungskonfigurationsanleitung und Fehlerbehebung.
