SYJ-d120-200 2000 Rpm Lagerprüfstand zur Messung von Lagern mit Innendiameter 120-200 mm

SYJ-d120-200 Lagerprüfstand Hauptkomponenten

S   Der SYJ-d120-200 Lagerprüfstand besteht hauptsächlich aus einem Bett, einem Testkörper, einem Antriebssystem, einem Belastungssystem, einem Schmiersystem, einem Luftkühlsystem, einem elektrischen Steuerungssystem und Software, wie in Abbildung 1 dargestellt.

                                   Abbildung 1 (Gesamtaufbau des Eisenbahnlagerprüfstands)

1) Matrix

Der Matrix, die als Basis des Eisenbahnlagerprüfstands gilt, besteht aus duktilem Gusseisen, das die Stabilität des Prüfstands bei Hochgeschwindigkeitsrotation und großem Lastbetrieb gewährleisten kann.

AutomobilindustrieTeststandkörper

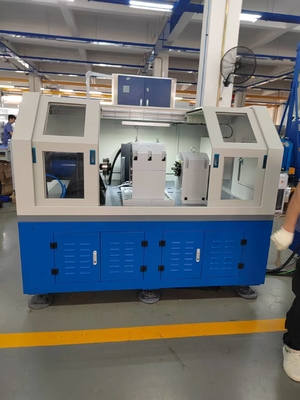

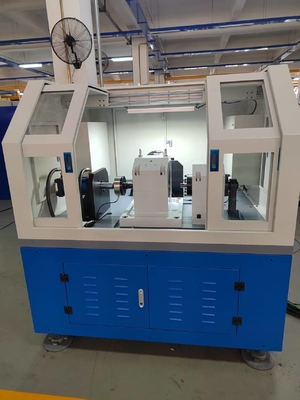

Der Teststandkörper ist der Kernbestandteil des Eisenbahnlagerprüfstands, und seine Struktur ist der Schlüssel zur Technologie des Eisenbahnlagerprüfstands. Der Teststandkörper besteht aus einer Ladevorrichtung, einem Testwellensystem, einem Testlager, einem Lademechanismus usw.

Abbildung 2

Testlager-Werkzeug

Luft- und RaumfahrtAntriebssystem

Der Antriebsmotor verwendet einen Servomotor, der eine Drehzahlregelung im geschlossenen Regelkreis verwendet. Der Motor überträgt Drehzahl und Drehmoment auf die Testspindel. Die Motorleistung beträgt 37 kW, und die Motorkennlinie ist wie folgt.

Erfüllen Sie die Testmerkmale: Motorsteuerungsdrehzahlbereich 100～±2000 U/min.

Servomotorkennlinie

SchienenverkehrBelastungssystem

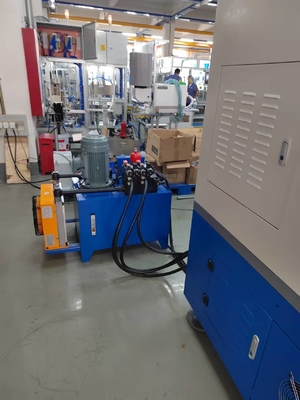

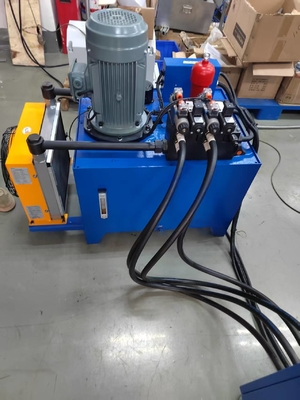

Das Belastungssystem verwendet einen hydraulischen Servoventil-Regelkreismodus. Das hydraulische Belastungssystem wird außerhalb des Prüfstandkörpers platziert, was die Wartung und Wärmeableitung erleichtert. Das hydraulische Belastungssystem ist ein wichtiger Bestandteil des elektrohydraulischen Regelkreis-Servobelastungssystems.

BaumaschinenSchmiersystem

Das Schmiersystem ist das Lagerschmiersystem der Ausrüstung. Um die Schmierungsanforderungen für die Ausrüstungslager zu erfüllen, sollte das Schmiersystem mit Ölversorgungs- und -rücklaufpumpen ausgestattet sein.

WindkraftindustrieSteuerungssystem und elektrische Teile

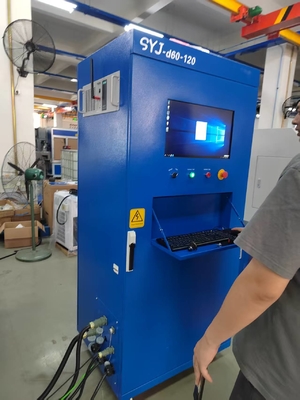

Das Steuerungssystem besteht aus einer programmierbaren Omron-Steuerung, einem programmierbaren Steuerterminal, einer Frequenzumwandlungsantriebseinheit, verschiedenen Sensoren (Temperatur, Drehzahl, Druck, Vibration) sowie Erfassungseinheiten, Motoren usw.

PräzisionswerkzeugmaschinenLuftkühlsystem

Der Axiallüfter verwendet den geräuscharmen Axiallüfter der Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, mit einem Luftvolumen von 15800 m3/h, einer Windgeschwindigkeit von 10 m/s und einer gesteuerten Luftzufuhrgeschwindigkeit.

SYJ-d120-200 2000 U/min Lagerprüfstand Technische Parameter

Anwendungsbereiche Merkmale

1) Leistungsanforderungen: Die Eingangsspannung ist einphasig dreileitig AC220V±10% 50Hz.

2) Leckageschutz: Stromartiger Leckageschutz, IΔn ≤30mA, Betriebszeit ≤0,1s, Kapazität 10A.

3) Regler: Ausgestattet mit einem AC-Drehzahlmotorregler, um dem Motor einstellbare Leistung bereitzustellen.

4) Datensammler: Ein Datensammler ist konfiguriert, um experimentelle Daten zu sammeln.

5) Experimenteller Mechanismus: einschließlich Nenndurchmesser des Wälzlagers, Spanne, Wälzlagertyp, beweglicher Wälzlagersitz, radiale Belastungsvorrichtung für Wälzlager usw.

6) Sensoren: Ausgestattet mit mehreren Sensoren, einschließlich Radiallastsensor für Wälzlager, Gesamtradiallastsensor, Gesamtaxiallastsensor, axialer Lastsensor für linkes und rechtes Wälzlager usw., zur Messung der Lagerleistung unter verschiedenen Belastungen.SYJ-d120-200 2000 U/min Lagerprüfstand

Anwendungsbereiche 1) Lagerherstellungsindustrie:

wird für die Entwicklung neuer Produkte, die Überprüfung des Produktionsprozesses und die Qualitätskontrolle in der Fabrik verwendet;2)

Automobilindustrie: Testen von Schlüsselkomponenten wie Radnabenlagern und Getriebelagern;3)

Luft- und Raumfahrt: Testen von Komponenten unter extremen Arbeitsbedingungen wie Motorlagern und Fahrwerkslagern;4)

Schienenverkehr: Überprüfen der Leistung von Radsatzlagern und Fahrmotorlagern für Hochgeschwindigkeitsbahnen und U-Bahnen;5)

Baumaschinen: Testen von Schwerlastlagern von Baggern, Kränen und anderen Geräten;6)

Windkraftindustrie: Testen der Hauptwellenlager und Gierlager von Windkraftanlagen;7)

Präzisionswerkzeugmaschinen: Überprüfen der Stabilität von Spindellagern unter Hochgeschwindigkeits- und Hochpräzisionsarbeitsbedingungen.Firmenprofil

Seelong Intelligent Technology (Luoyang) Co., Ltd. ist ein High-Tech-Unternehmen, das sich auf Gerätevermessung, -steuerung, -design, -herstellung und -verkaufsdienstleistungen für Energieversorgungssysteme in verschiedenen Bereichen wie Luft- und Raumfahrt, Automobil und neue Energien spezialisiert hat; Das Unternehmen befindet sich in der wunderschönen Pfingstrosenstadt Luoyang.

Seelong ist spezialisiert auf Forschung und Entwicklung, Produktion und Service von Testgeräten für neue Energiemotoren, Hybridantriebssysteme, Motoren, Getriebe und mehr.

Unsere Hauptprodukte umfassen elektrische Dynamometer, Mess- und Steuerungssysteme, Gleichstromversorgungen und Arbeitsbedingungsgarantiesysteme. Seelong verfügt über ein komplettes Vertriebs- und Servicesystem, das sich an der Geschäftsphilosophie orientiert, f ür e ine q ualität s ervices für al urviv al und k eep ing on r enovation für Entwicklung, und Bereitstellung von verschiedenen Arten von Energietechnik-Mess- und Steuerungslösungen für Benutzer in verschiedenen Bereichen.Seelongs fortschrittliche Designphilosophie und reiche Branchenerfahrung verschaffen dem Unternehmen einen technologischen Vorteil

vor der Konkurrenz in derselben Branche, und die Produkte des Unternehmens können die tatsächliche Marktnachfrage besser befriedigen. Seelong ist mutig in Innovationen. Während es seine eigenen technologischen Durchbrüche und Entwicklungen wertschätzt, hat es langfristige und tiefgreifende Kooperationsbeziehungen mit mehreren inländischen Forschungseinrichtungen wie der Tsinghua University und der Shandong University aufgebaut. Es hat die CE-Zertifizierung, die ISO9001-Qualitätssystemzertifizierung, die AAA-Unternehmenszertifizierung bestanden, mehr als zehn Erfindungspatente und zwei Software-Urheberrechte erhalten. Es hat mehr als hundert Benutzern im In- und Ausland professionelle Ausrüstung und Dienstleistungen zur Verfügung gestellt. Das Unternehmen hat das Vertrauen in- und ausländischer Kunden mit seinen kostengünstigen Produkten und hochwertigen Dienstleistungen gewonnen und eine langfristige Win-Win-Strategische Partnerschaft aufgebaut.Alle Mitarbeiter von Seelong Intelligent Technology (Luoyang) Co., Ltd. heißen die aufrichtige Zusammenarbeit von in- und ausländischen Kunden herzlich willkommen und arbeiten gemeinsam an der Zukunft und der gemeinsamen Entwicklung.Unternehmenszertifikate
