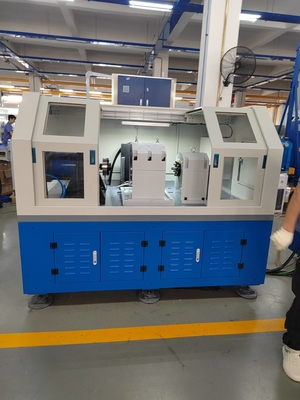

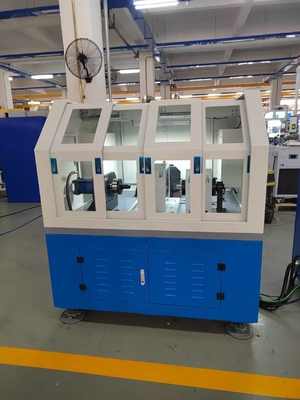

SYJ-d60-120 5000 U/min Lagerprüfstand Produktbeschreibung
Eine kleine Hochgeschwindigkeitslagerprüfbank wird zur Prüfung von Lager bei hohen Temperaturen (Zimmertemperatur) und hohen Drehzahlen verwendet.Hand- und computerprogrammierte automatische SteuerungUnter dem automatischen Steuerungsbetrieb des Computers kann die Prüfmaschine nach dem festgelegten Lastspektrum Hochgeschwindigkeitsprüfungen an Lagern durchführen.Der Computer erhebt und speichert automatisch Testdaten, und kann automatisch den Ausfall der Lager bestimmen und die Maschine auf der Grundlage der eingestellten Ausfallparameter stoppen.
Der Lagerprüfstand besteht aus den folgenden Geräten: Maschinenbettsystem, Servomotorantriebseinheit, Prüflastsystem, Lagerschmierölzirkulationssystem,Prüfgeräte und elektrische und Steuerungssysteme.
SYJ-d60-120 Lagerprüfstand Hauptkomponenten
S SYJ-d60-120 Lagerlebensdauerprüfmaschine besteht hauptsächlich aus einem Lager, einer Prüfkörper, einem Antriebssystem, einem Ladesystem, einem Schmiersystem, einem Luftkühlsystem, einem elektrischen Steuerungssystem,und Software, wie in Abbildung 1 dargestellt.
Abbildung 1 (Gesamtkonfiguration des Prüfstandes für Schienenlager)
1) Matrix
DieMatrix, die als Basis der Prüfbank für Schienenlager gilt, besteht aus duktilem Eisen, wodurch die Stabilität der Prüfbank bei Hochgeschwindigkeitsdrehung und Großlastbetrieb gewährleistet werden kann.

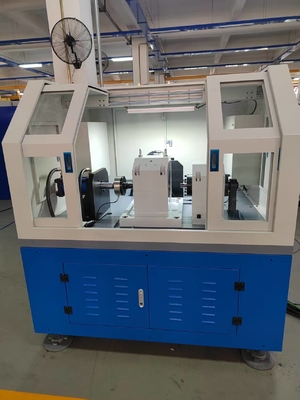

2) Körper der Prüfbank
DieTestbankkörperist der Kernteil der Prüfbank für Schienenlager, und seine Struktur ist der Schlüssel zur Prüfbanktechnologie für Schienenlager.Testbankkörperbesteht aus einer Ladevorrichtung, einem Prüfwellensystem, einem Prüflager, einem Ladevorrichtung usw.
Abbildung 2
Prüflagerwerkzeuge
3) Antriebssystem
Der Antriebsmotor verwendet einen Servomotor, der die Geschwindigkeitskontrolle in geschlossenem Kreislauf übernimmt.und die Motorcharakteristikkurve ist wie folgt:.
Erfüllung der Prüfmerkmale: Drehzahlbereich der Motorsteuerung 100±2000 U/min.
Eigenschaftskurve des Servomotors
4) Ladesystem

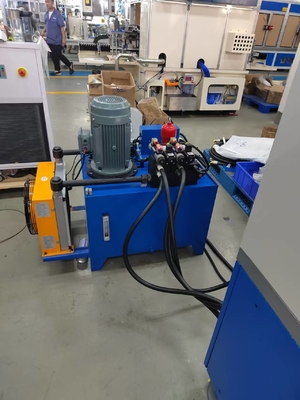

Das Ladesystem wird in einem geschlossenen Kreislaufmodus mit einem hydraulischen Servoventil eingesetzt.Das hydraulische Ladesystem ist ein wichtiger Bestandteil des elektro-hydraulischen geschlossenen Schleife-Servo-Ladesystems.
5) Schmiersystem
Das Schmiersystem ist das Schmiersystem des Lagers der Ausrüstung.Das Schmiersystem sollte mit Ölzufuhr- und Rücklaufpumpen ausgestattet sein..

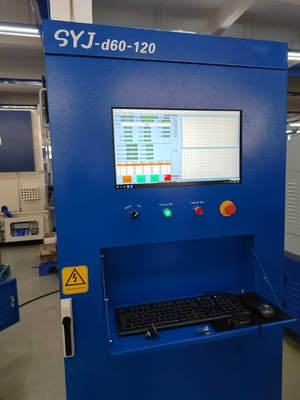

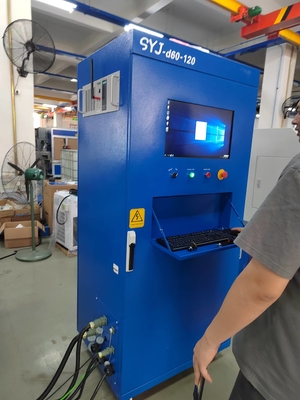

6) Steuerungssystem und elektrische Teile
Das Steuerungssystem besteht aus einem programmierbaren Omron-Steuergerät, einem programmierbaren Steuerungsterminal, einer Frequenzumwandlungseinheit, verschiedenen Sensoren (Temperatur, Geschwindigkeit, Druck,Schwingungen), Motoren usw.
7) Luftkühlsystem
Der axiale Strömungsventilator verwendet den von der Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, hergestellten ultrageräuscharmen axalen Strömungsventilator mit einem Luftvolumen von 15800 m3/h, einer Windgeschwindigkeit von 10 m/s,und eine gesteuerte Luftzufuhrgeschwindigkeit.
SYJ-d60-120 5000 U/min technische Parameter der Lagerprüfbank
| Technische Indikatoren |
Werte |
| Innerer Durchmesser des Prüflagers |
φ60 mm - φ120 mm |
| Maximale axiale Prüflast |
0-200 kN, Genauigkeit ± 3% (jeder Lagersatz kann entsprechend der Kilometerleistung belastet werden) |
| Höchststrahlbelastung |
0-300 kN, Genauigkeit ±3% (jeder Lagersatz, statische Belastung, Belastung ist einstellbar) |
| Höchstgeschwindigkeit |
0-5000 R/min (Geschwindigkeit kann eingestellt werden), Schlussschaltung, Genauigkeit ±2% |
| Lademodus |
Automatischer oder manueller Einstellmodus, vorprogrammierter Lastspektrummodus, Geschwindigkeitsmodus |
| Hilfslager |
Zwangsschmierung mit dünnem Öl |
SYJ-d60-120 5000 U/min LagerprüfstandEigenschaften
1) Leistungsanforderungen: Die Eingangsstromversorgung ist einphasige Dreileitung AC220V ± 10% 50Hz.
2) Leckenschutz: Leckenschutz gegen Strom, IΔn ≤ 30mA, Betriebszeit ≤ 0,1 s, Leistung 10A.
3) Regler: Ausgestattet mit einem Wechselstrommotorregler, der dem Motor eine verstellbare Leistung liefert.
4) Datenerfassungsgerät: Ein Datenerfassungsgerät ist so konfiguriert, dass es Versuchsdaten erfasst.
5) Versuchsmechanismus: einschliesslich des Nenndurchmesser, der Spannweite, des Rolllagertyps, des beweglichen Rolllagersitzes, der Radiallastvorrichtung des Rolllagers usw.
6) Sensoren: Ausgestattet mit mehreren Sensoren, einschließlich des Radiallastsensors für das Walzlager, des Gesamtradiallastsensors, des Gesamtaxellastsensors, des Achsellastsensors für das linke und rechte Walzlager usw.für die Messung der Lagerleistung unter unterschiedlichen LoWerbung.
SYJ-d60-120 5000 U/min Lagerprüfstand Anwendungsbereiche
Abdeckung der Lagerherstellung und der Industriezweige mit hohen Anforderungen an die Zuverlässigkeit der Lager: Lagerproduktion (F&E, Qualitätskontrolle), Automobilindustrie (Radknoten-/Getriebelager),Luft- und Raumfahrt (Lager für Motoren), Schienenverkehr (Radlager), Baumaschinen (Schwerlastlager), Windkraft (Spindellager), Präzisionsmaschinen (Spindellager) usw.
