Der Lagerprüfstand besteht aus folgenden Ausrüstungen: Maschinenbett-System, Servo-Motor-Antriebseinheit, Testbelastungssystem, Lager-Schmieröl-Umlaufsystem, Testwerkzeuge und Elektro- und Steuerungssysteme.
2) Leckageschutz: Stromartiger Leckageschutz, IΔn ≤30mA, Betriebszeit ≤0,1s, Kapazität 10A.
3) Regler: Ausgestattet mit einem AC-Drehzahlmotorregler, um dem Motor einstellbare Leistung bereitzustellen.
4) Datenerfasser: Ein Datenerfasser ist konfiguriert, um experimentelle Daten zu sammeln.
5) Experimenteller Mechanismus: einschließlich Nenndurchmesser des Wälzlagers, Spanne, Wälzlagertyp, beweglicher Wälzlagersitz, radiale Wälzlager-Belastungsvorrichtung usw.
6) Sensoren: Ausgestattet mit mehreren Sensoren, einschließlich Radiallastsensor für Wälzlager, Gesamtradiallastsensor, Gesamtaxiallastsensor, axialer Lastsensor für linkes und rechtes Wälzlager usw., zur Messung der Lagerleistung unter verschiedenen Lasten.
SYJ-d20-60 10000 U/min Lagerprüfstand Technische Parameter
| Technische Indikatoren |
Werte |
| Anzahl der gleichzeitig getesteten Lager |
2 |
| Innendurchmesser des Testlagers |
φ20 mm-φ60 mm |
| Außendurchmesser des Testlagers |
φ100 mm-φ150 mm |
| Maximale axiale Testlast |
0-50 kN, Genauigkeit ±3% (jeder Lagersatz kann entsprechend der Laufleistung belastet werden) |
| Maximale radiale Testlast |
0 -100 kN, Genauigkeit ±3% (jeder Lagersatz, statische Belastung, Last ist einstellbar) |
| Maximale Drehzahl |
100-10000 U/min (Drehzahl ist einstellbar), Regelkreisregelung, Regelgenauigkeit ±2% |
| Belastungsmodus |
Automatischer oder manueller Einstellmodus, vorprogrammierter Lastspektrummodus, Drehzahlmodus |
| Hilfslager |
Zwangsschmierung mit dünnem Öl
|
SYJ-d20-60 10000 U/min Lagerprüfstand Hauptkomponenten
Die SYJ-d20-60-Lagerlebensdauertestmaschine besteht hauptsächlich aus einem Bett, einem Testkörper, einem Antriebssystem, einem Belastungssystem, einem Schmiersystem, einem Luftkühlsystem, einem elektrischen Steuerungssystem und Software, wie in Abbildung 1 gezeigt.

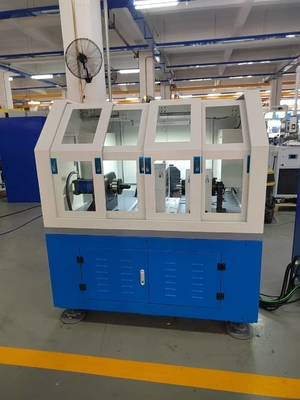

Abbildung 1 (Gesamtaufbau des Eisenbahnlagerprüfstands)
1) Matrix
Der Matrix, gilt als Basis des Eisenbahnlagerprüfstands und besteht aus duktilem Gusseisen, das die Stabilität des Prüfstands bei Hochgeschwindigkeitsrotation und großem Lastbetrieb gewährleisten kann.
2) Teststandkörper
Der Teststandkörper ist der Kernbestandteil des Eisenbahnlagerprüfstands, und seine Struktur ist der Schlüssel zur Technologie des Eisenbahnlagerprüfstands. Der Teststandkörper besteht aus einer Belastungsvorrichtung, einem Testwellensystem, einem Testlager, einem Belastungsmechanismus usw.
Abbildung 2
Testlager-Werkzeug
3) Antriebssystem
Der Antriebsmotor verwendet einen Servomotor, der eine Drehzahl-Regelkreisregelung verwendet. Der Motor überträgt Drehzahl und Drehmoment auf die Testspindel. Die Motorleistung beträgt 37 kW, und die Motorkennlinie ist wie folgt.
Erfüllen Sie die Testmerkmale: Motorregelungsdrehzahlbereich 100～±2000 U/min.
Servomotor-Kennlinie
4) Belastungssystem

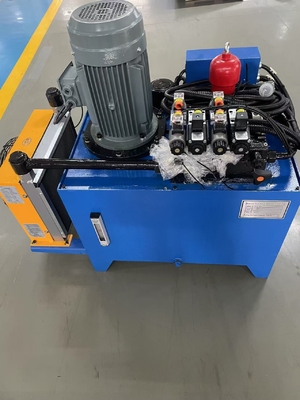

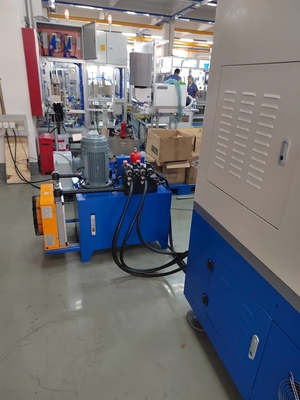

Das Belastungssystem verwendet einen hydraulischen Servoventil-Regelkreismodus. Das hydraulische Belastungssystem wird außerhalb des Prüfstandkörpers platziert, was die Wartung und Wärmeableitung erleichtert. Das hydraulische Belastungssystem ist ein wichtiger Bestandteil des elektrohydraulischen Regelkreis-Servobelastungssystems.
5) Schmiersystem
Das Schmiersystem ist das Lagerschmiersystem der Ausrüstung. Um die Schmierungsanforderungen für die Ausrüstungslager zu erfüllen, sollte das Schmiersystem mit Zu- und Rücklaufölpumpen ausgestattet sein.

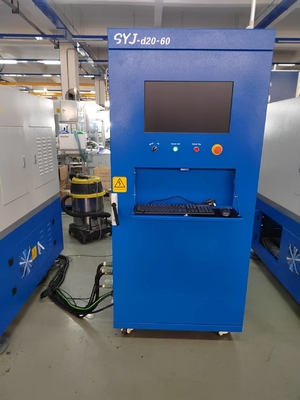

6) Steuerungssystem und elektrische Teile
Das Steuerungssystem besteht aus einer programmierbaren Omron-Steuerung, einem programmierbaren Steuerterminal, einer Frequenzumwandlungsantriebseinheit, verschiedenen Sensoren (Temperatur, Drehzahl, Druck, Vibration) und Erfassungseinheiten, Motoren usw.
7) Luftkühlsystem
Der Axiallüfter verwendet den geräuscharmen Axiallüfter der Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, mit einem Luftvolumen von 15800 m3/h, einer Windgeschwindigkeit von 10 m/s und einer gesteuerten Luftzufuhrgeschwindigkeit.
SYJ-d20-60 10000 U/min Lagerprüfstand Anwendungsbereiche
Umfasst die Lagerherstellung und Industrien mit hohen Anforderungen an die Lagerzuverlässigkeit: Lagerproduktion (F&E, Qualitätskontrolle), Automobile (Radnaben-/Getriebelager), Luft- und Raumfahrt (Motorlager), Schienenverkehr (Radsatzlager), Baumaschinen (Hochleistungslager), Windkraft (Spindellager), Präzisionswerkzeugmaschinen (Spindellager) usw.
