SSCD22-1000-4000 22kW Dieselmotor-Elektrodynamometer-Prüfstandsystem

SSCD22-1000-4000 22kW Dieselmotor-Elektrodynamometer-Prüfstandsystem

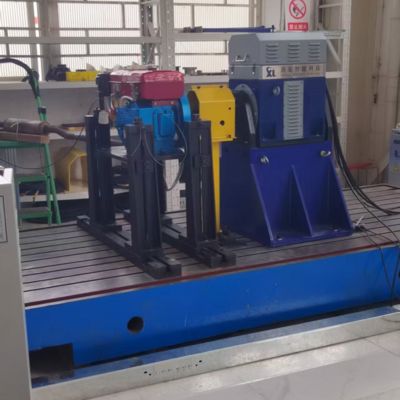

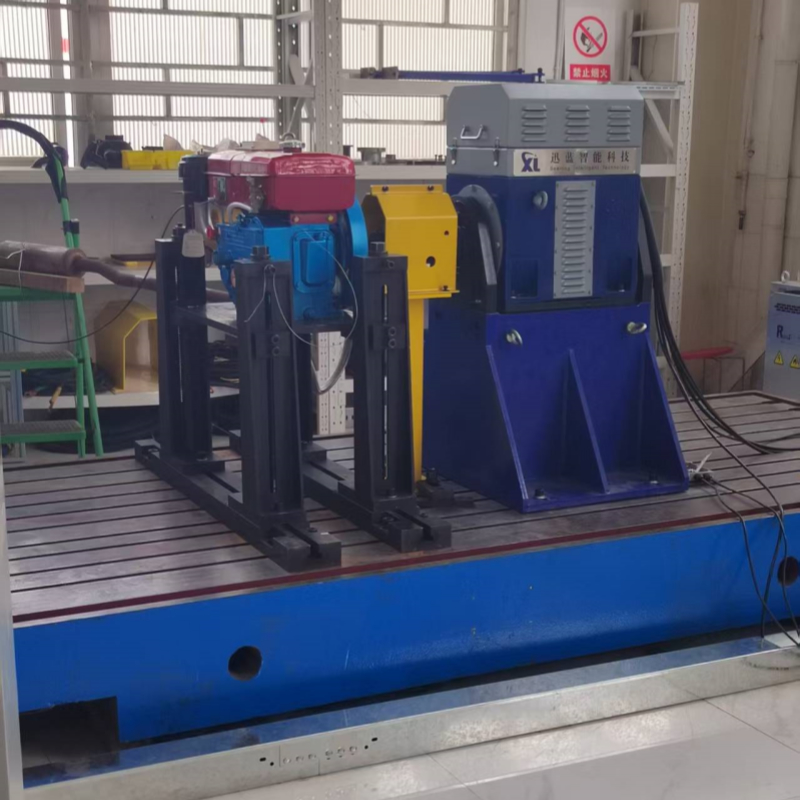

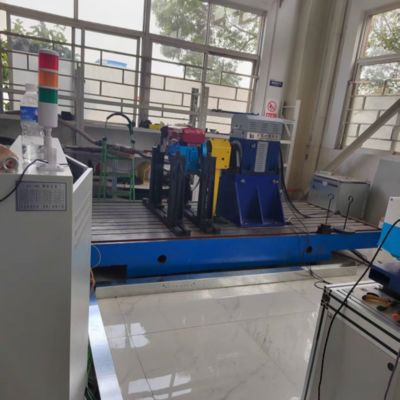

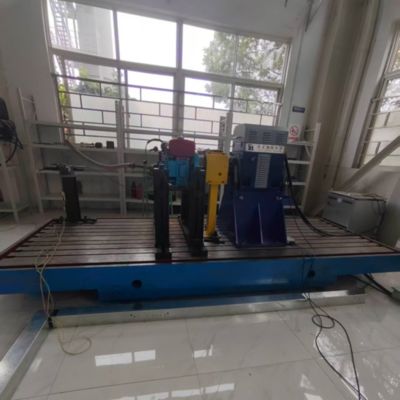

1. Beschreibung des SSCD22-1000-4000 22kW Dieselmotor-Elektrodynamometer-Prüfstandsystems

Dieses System, das sich um ein kleines AC-Dynamometer dreht und mit kleinen 22-kW-Dieselmotoren kompatibel ist, verwendet die Vier-Quadranten-Frequenzumrichtertechnologie für eine effiziente Energierückgewinnung (Rückführungseffizienz >85 %). Ausgestattet mit dem Mess- und Steuerungssystem XLE-1000 unterstützt es die gleichzeitige Mehrkanal-Erfassung und -Analyse von Schlüsselparametern. Es führt automatisch Testzyklen aus, die in Normen wie GB/T 18297 festgelegt sind, und integriert Geräte wie ein kleines Rauchmessgerät und ein hochpräzises Luftdurchflussmessgerät, wodurch die vollständigen Leistungsprüfanforderungen von kleinen Dieselmotoren erfüllt werden, die in Mini-Nutzfahrzeugen, kleinen Landmaschinen und Universalstromaggregaten eingesetzt werden.





2. Bedingungen für die Werksinstallation der Geräte
​

Parameter	Werte	Parameter	Werte
Höhe	Weniger als 1000 Meter	Werkshumidität	≤85%​
Fundamentstärke	>200mm​	Werkstemperatur	5°C～40°C​
Werkbodentragfähigkeit	4t/㎡​	Elektrizität	380V±10% dreiphasig 50Hz​



3. Referenzstandards für das SSCD22-1000-4000 22kW Dieselmotor-Elektrodynamometer-Prüfstandsystem

1) GB20891-2014 "Grenzwerte und Messmethoden für Abgasemissionen von Dieselmotoren für mobile Maschinen, die nicht für den Straßenverkehr bestimmt sind" (anwendbar für Modelle mit geringer Leistung, die nicht für den Straßenverkehr bestimmt sind)



2) GB/T 18297-2001 "Prüfmethoden für die Motorleistung von Kraftfahrzeugen"



3) GB/T 17692-2003 "Prüfmethoden für die Nettoleistung von Automobilmotoren und Antriebsmotoren"



4. Komponenten des SSCD22-1000-4000 22kW Dieselmotor-Elektrodynamometer-Prüfstandsystems



1) Elektrodynamometer: Seelong kleines AC-Elektrodynamometer mit HBM T40B-Drehmomentflansch (0-500 Nm, geeignet für den Niedrigleistungs-Drehmomentbereich), Luftkühlung (vereinfachte Wärmeableitungsstruktur), elastische Kupplung zur Reduzierung von Vibrationen und unterstützt einen stabilen Betrieb von 0-4500 U/min (passend zu den Hochgeschwindigkeitseigenschaften von Motoren mit geringer Leistung).

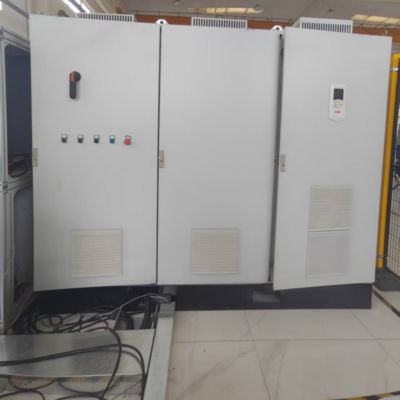

2) Frequenzumrichtersystem: ABB ACS880-Serie kleiner Frequenzumrichter mit Direct Torque Control (DTC), Regelgenauigkeit von 0,01 Hz, angepasst an Niedrigleistungs-Energierückgewinnungsszenarien und Energie-Rückspeiseeffizienz >85 % (vermeidet Energieverschwendung in Hochleistungsmodulen).

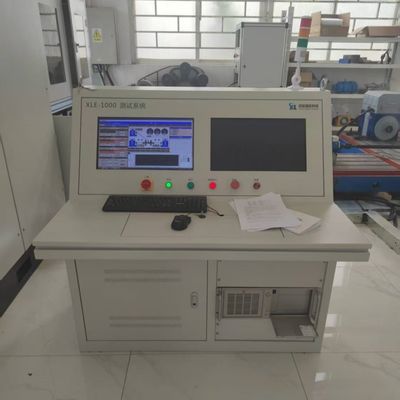

3) XLE-1000 Mess- und Steuerungssystem: Bietet die Gesamtsteuerung des Prüfstands und ermöglicht die Einstellung von Betriebszuständen mit geringer Leistung durch Buskommunikation mit dem Umrichtersystem. Es integriert externe Zusatzgeräte zur zentralen Steuerung und unterstützt die automatisierte Ausführung dedizierter Testprozesse für Motoren mit geringer Leistung (z. B. Leerlaufstabilität und Kraftstoffverbrauch bei geringer Last).



4) Datenerfassungssystem: 16-Kanal-Hochgeschwindigkeits-Erfassungsmodul (Abtastfrequenz 200 Hz, erfüllt die Anforderungen der Erfassung von Parametern mit geringer Leistung) mit integrierter Signalaufbereitungsfunktion, das Schlüsselparameter wie Drehmoment, Drehzahl, Kraftstoffverbrauch in Echtzeit an das Mess- und Steuerungssystem zur Analyse und Speicherung überträgt.



5) Zusatzgeräte: Kleiner Kühlmittelthermostat (15 l/min, geeignet für geringe Kühlungsanforderungen), AVL kleines Opazitätsmessgerät, Zweikanal-Elektronikdrossel, kleines Abgasgegendruckventil und Niederdruck-Kraftstoffdrucksensor (geeignet für Kraftstoffsysteme von Motoren mit geringer Leistung).



5. Technische Parameter des 22kW Dieselmotor-Elektrodynamometers​



Parameter	Technische Indikatoren
Motorhersteller	Seelong​
Nennleistung	22kW​
Nenndrehmoment	210Nm​
Nenndrehzahl	1000 U/min​
Maximaldrehzahl	4000 U/min​
Konstantdrehmoment-Drehzahlbereich	0-1000 U/min​
Konstantleistungs-Drehzahlbereich	1000-4000 U/min
Drehmomentsensormodelle	T40B
Drehmomentsensorbereich (Nm)	0-500 Nm​
Genauigkeitsklasse	0,05%FS​



6. Kernvorteile des SSCD22-1000-4000 22kW Dieselmotor-Elektrodynamometer-Prüfstandsystems

1) Präzise Anpassung für Motoren mit geringer Leistung: Der Belastungsalgorithmus ist für Modelle der 22-kW-Klasse optimiert, die betriebsspezifische Bedingungen mit geringer Leistung wie geringe Last und Leerlauf stabil ausführen können, wodurch die Anforderungen eines 500-Stunden-Dauertests erfüllt werden (passend zur Nutzungsintensität von Motoren mit geringer Leistung).

2) Leichtbauweise und energiesparendes Design: Das Gesamtgewicht der Ausrüstung ist um 15 % geringer als das eines herkömmlichen Prüfstands mit gleicher Leistung. In Kombination mit einem Niedrigleistungs-Energierückgewinnungssystem wird der Energieverbrauch des Tests um mehr als 30 % im Vergleich zu einer Widerstandslastmaschine reduziert, wodurch er sich für Kleinserien-Testszenarien in Labors eignet.

3) Geringe Kosten und einfache Bedienung und Wartung: Modulare Komponenten sind klein und erfordern keine groß angelegte Infrastruktur für die Installation; Verschleißteile haben universelle Spezifikationen und geringe Ersatzteilkosten, mit einer jährlichen Wartungszeit von ≤15 Stunden (Senkung der Nutzungsschwelle für kleine Unternehmen).

4) Flexible Kompatibilität über mehrere Szenarien hinweg: Unterstützt Motorentests für Mikro-Nutzfahrzeuge, kleine Landmaschinen und 10-30 kVA-Stromaggregate. Es kann schnell die Betriebsarten wechseln, um den vielfältigen Testanforderungen von Modellen mit geringer Leistung gerecht zu werden.

7. Anwendungen des SSCD22-1000-4000 22kW Dieselmotor-Elektrodynamometer-Prüfstandsystems

1) Forschung und Entwicklung von Mikro-Nutzfahrzeugen/Leicht-Lkw: 22-kW-Dieselmotoren für Mini-Lkw unter 3 Tonnen und Kleinbusse mit 6-9 Sitzen werden auf Leerlaufstabilität, Kraftstoffverbrauch bei geringer Last und Emissionsverhalten getestet.

2) Verifizierung kleiner Landmaschinen: Dieselmotoren, die für Einachsschlepper und kleine Erntemaschinen geeignet sind, werden verwendet, um Betriebsbedingungen mit geringer Last im Feld zu simulieren, um die Leistungsanpassung und Zuverlässigkeit zu überprüfen.

3) Testen kleiner allgemeiner Leistungen: Bietet Leistungskalibrierung, Kraftstoffverbrauchsbewertung und Startleistungsprüfung für 10-30 kVA-Stromaggregate und 22-kW-Dieselmotoren für kleine Industriewasserpumpen.

4) Qualitätskontrolle nach dem Verkauf: Wird von Autowerkstätten und Landmaschinenstationen verwendet, um die Leistungswiederherstellung von Dieselmotoren mit geringer Leistung nach der Reparatur zu überprüfen und schnell einfache Testberichte zu erstellen.

8. Modellliste des Dieselmotor-Elektrodynamometer-Prüfstandsystems



Modell	Leistung (KW)	Drehmoment (Nm)	Nenndrehzahl (U/min)	Max. Drehzahl (U/min)	Drehmessgenauigkeit
SSCD15-1000/4000	15	143	1000	4000	0,2%FS
SSCD22-1000/4000	22	210	1000	4000	0,2%FS
SSCD30-1000/4000	30	286	1000	4000	0,2%FS
SSCD45-1000/4000	45	430	1000	4000	0,2%FS
SSCD60-1000/4000	60	573	1000	4000	0,2%FS
SSCD90-1000/3500	90	859	1000	3500	0,2%FS
SSCD110-1000/3500	110	1050	1000	3500	0,2%FS
SSCD160-1000/3500	160	1528	1000	3500	0,2%FS
SSCD200-1000/3300	200	1910	1000	3300	0,2%FS
SSCD250-1000/3300	250	2387	1000	3300	0,2%FS
SSCD300-1000/3300	300	2865	1000	3300	0,2%FS
SSCD30-1500/5000	30	191	1500	5000	0,2%FS
SSCD45-1500/5000	45	286	1500	5000	0,2%FS
SSCD60-1500/5000	60	382	1500	5000	0,2%FS
SSCD90-1500/5000	90	573	1500	5000	0,2%FS
SSCD132-1500/4500	132	840	1500	4500	0,2%FS
SSCD160-1500/4500	160	1019	1500	4500	0,2%FS
SSCD200-1500/4000	200	1273	1500	4000	0,2%FS
SSCD250-1500/4000	250	1592	1500	4000	0,2%FS
SSCD300-1500/3800	300	1910	1500	3800	0,2%FS
SSCD315-1500/3800	315	2005	1500	3800	0,2%FS
SSCD355-1500/3800	355	2260	1500	3800	0,2%FS
SSCD400-1500/3800	400	2546	1500	3800	0,2%FS
SSCD500-1500/3800	500	3183	1500	3800	0,2%FS
Kann angepasst werden





•Lieferung: Standardmodelle werden innerhalb von 55 Tagen versendet (der Produktionszyklus für Geräte mittlerer Leistung ist kürzer als 160 kW); kundenspezifische Modelle werden innerhalb von 55-110 Tagen versendet (einschließlich internationaler Logistik und Zollabfertigungshilfe sowie einer Zollerklärung speziell für Geräte mittlerer Leistung). Ein "modularer Installationssatz" ist ebenfalls erhältlich (mit vorverdrahteten Kernleitungen, wodurch die Installationszeit vor Ort auf 2 Tage reduziert wird).



•Kundendienst: Kernkomponenten (Dynamometer, Drehmomentflansch) haben eine Garantie von einem Jahr, und wir bieten lebenslangen zweisprachigen technischen Support in Chinesisch und Englisch (Antwortzeit ≤ 4 Stunden). Ersatzteile werden innerhalb von 24 Stunden im Inland und innerhalb von 7 Tagen international versendet. Wir bieten auch eine kostenlose 1,5-tägige Bedienerschulung (einschließlich eines speziellen Tutorials zum Testen von Motoren mittlerer Leistung) und unterstützen die Fernwartung (auf einem Computer, einschließlich Anleitung zur Konfiguration modularer Lösungen).
