132kW 0,05%FS Messgenauigkeit Benzinmotor Elektro-Dynamometer-Prüfstandsystem
Produktspezifikationen
| Attribut |
Wert |
| Nennleistung |
132kW |
| Nenndrehmoment |
420Nm |
| Max. Drehzahl |
9000 U/min |
| Nenndrehzahl |
3000 U/min |
| Drehmomentmessgenauigkeit |
0,05%FS |
| Überlastfähigkeit |
120% |
| Betriebstemperatur |
-40 bis 60℃ |
| Einsatzhöhe |
<2000m |
| Nennfrequenz |
50Hz |
| Drehzahmessgenauigkeit |
±1 U/min |
Systemübersicht

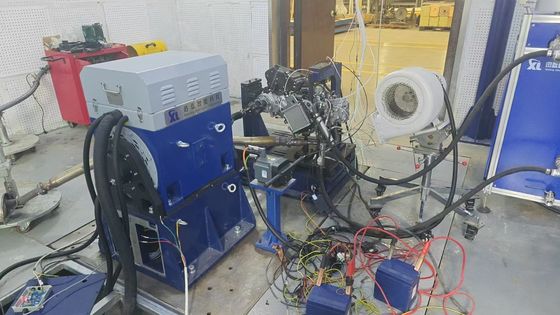

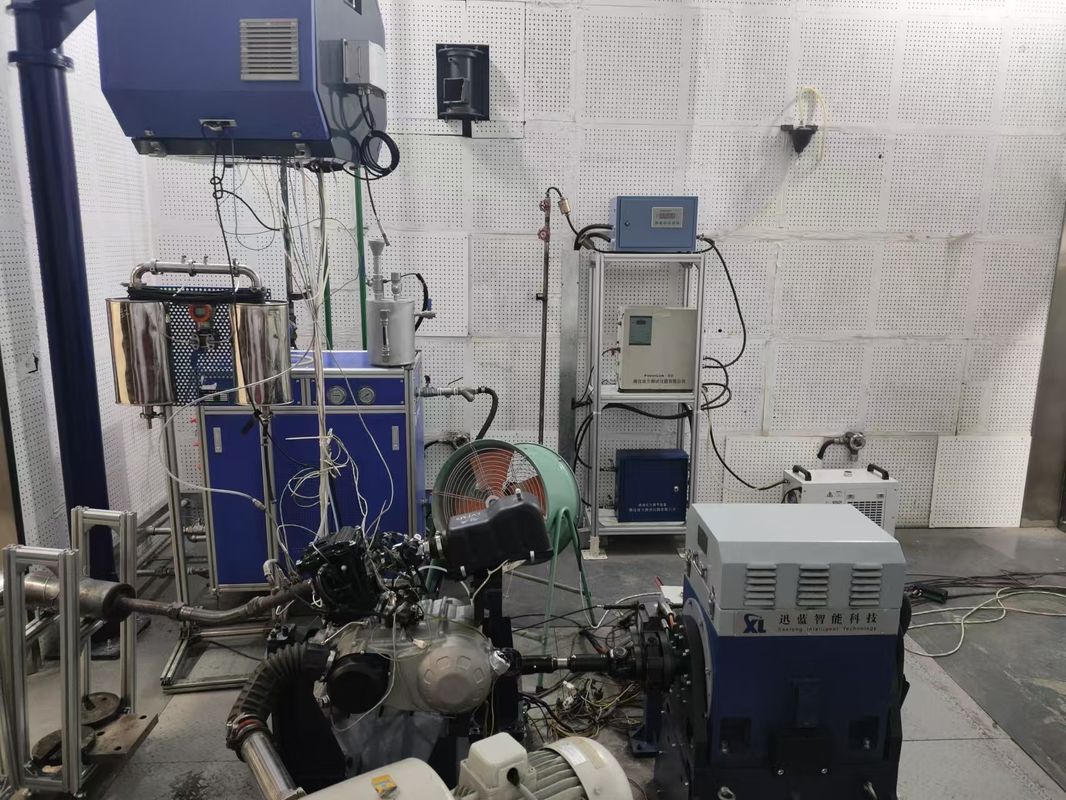

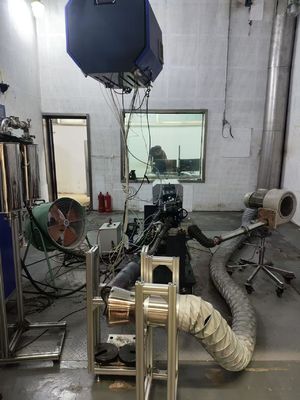

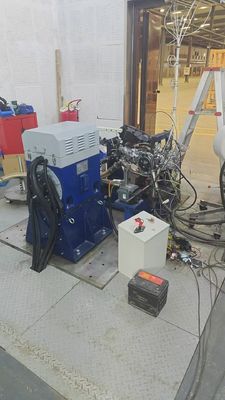

Das SSCG132-3000-9000 132kW Benzinmotor Elektro-Dynamometer-Prüfstandsystem ist eine Hochleistungs-Leistungsprüfausrüstung, die fortschrittliche Energierückgewinnungstechnologie verwendet, um komplexe und variable reale Betriebsbedingungen zu simulieren und präzise Tests und Bewertungen der Benzinmotorleistung zu ermöglichen.
Werkseinbauanforderungen
| Parameter |
Wert |
Parameter |
Wert |
| Höhe |
Weniger als 1000 Meter |
Werkshumidität |
≤ 80% |
| Fundamentstärke |
＞180mm |
Werkstemperatur |
5 °C～40°C |
| Werkbodentragfähigkeit |
3t/㎡ |
Stromversorgung |
380V ± 10 % dreiphasig 50Hz |
Referenzstandards
- GB/T 18297-2024 "Leistungsprüfcode für Straßenfahrzeugmotoren" - Detaillierte Testverfahren und Datenverarbeitungsmethoden für Motorleistung, Drehmoment, Kraftstoffverbrauch und andere Leistungsparameter.
- GB/T 19055-2024 "Zuverlässigkeitsprüfmethoden für Kraftfahrzeugmotoren" - Definiert Testbedingungseinstellungen, Betriebsablaufspezifikationen und Leistungsevaluierungskriterien für die Zuverlässigkeitsprüfung von Motoren.
Systemkomponenten
- Elektro-Dynamometer: Besteht aus einem AC-Motor, einer Montagehalterung und einer Drehmomentflansch der deutschen HBM T40B-Serie für präzise Drehmomentmessung und Lade-/Zugvorgänge.

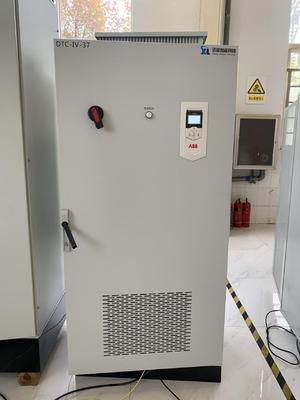

- ABB ACS880 Frequenzumrichter-System: Steuert das Elektro-Dynamometer und speist die erzeugte elektrische Energie zurück in das Stromnetz.

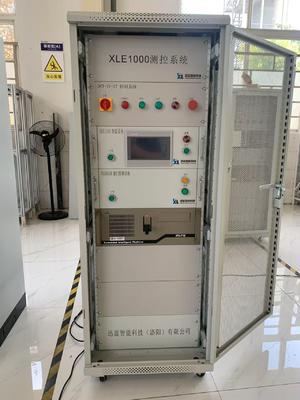

- XLE-1000 Mess- und Steuerungssystem und Software: Bietet die Gesamtsteuerung des Prüfstands, die Bedingungseinstellung und automatisierte Testprozesse.
- Datenerfassungssystem: Erfasst und verarbeitet Motorparameter über Temperatur- und Drucksensoren.
- Motor-Drosselklappenaktuator: Passt die Drosselklappenöffnungen für dynamische Motortests an.
- Transientes Kraftstoffverbrauchsmessgerät und Kraftstoff-Boost-/Druckregelgerät: Misst den Kraftstoffverbrauch und gewährleistet einen stabilen Kraftstoffdruck.
- Kühlmitteltemperatur-Steuerungsvorrichtung: Steuert präzise die Kühlmitteltemperatur des Motors.
Technische Parameter
| Parameterkategorie |
Technische Indikatoren |
| Nennleistung |
132kW |
| Nenndrehmoment |
420Nm |
| Konstanter Drehmomentmessbereich |
0-3000 U/min |
| Konstanter Drehzahlmessbereich |
3000-9000 U/min |
| Drehmomentmessbereich |
0-420Nm |
| Drehmomentmessgenauigkeit |
± 0,15%FS |
| Dynamische Reaktionszeit |
≤ 80ms |
| Energierückgewinnungseffizienz |
≥ 97% |
| Betriebsspannung |
AC 380V ±10% |
| Frequenz |
50Hz |
Kernvorteile
- Hohe Kompatibilität: Lässt sich nahtlos mit Motorsteuerungen und benutzerdefinierten Geräten ohne zusätzliche Modifikationen verbinden.
- Vollautomatisches Testen: Voreingestellte Programme passen Drosselklappen- und Lastparameter automatisch an, um die Bedingungssimulation abzuschließen.
Modellliste
| Modell |
Leistung (KW) |
Drehmoment (Nm) |
Nenndrehzahl (U/min) |
Max. Drehzahl (U/min) |
Drehmomentmessgenauigkeit |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0,2%FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0,2%FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0,2%FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0,2%FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0,2%FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0,2%FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0,2%FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
0,2%FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0,2%FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0,2%FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0,2%FS |
| Kann angepasst werden |
Anwendungsbereiche
- Forschung und Entwicklung von Hochleistungs-Automobilmotoren: Simuliert Hochgeschwindigkeits- und Hochlastbedingungen, um Leistung, Kraftstoffverbrauch und Emissionen zu testen.
- Bodenunterstützungsausrüstung für die Luftfahrt: Gewährleistet einen zuverlässigen Betrieb in rauen Umgebungen.
- Entwicklung von Spezialfahrzeug-Antriebssystemen: Bewertet die Motorleistung unter komplexen Gelände- und Wetterbedingungen.
- Leistungsprüfung von Kleinststromerzeugungsanlagen: Testet Motorleistung, Frequenz und Spannungsregulierungsgenauigkeit.
Fachmesse
Vom 24. bis 26. Oktober 2024 nahm Seelong Intelligent Technology an der russischen internationalen Test- und Kontrollausstellung im Moskauer Klokus International Convention and Exhibition Center teil und präsentierte dem russischen Markt Motorenprüfstände und Getriebeprüfstände.
Firmenprofil
Seelong Intelligent Technology (Luoyang) Co., Ltd. ist ein High-Tech-Unternehmen, das sich auf Geräte-Messung, -Steuerung, -Design, -Herstellung und -Verkaufsdienstleistungen für Energieversorgungssysteme in den Bereichen Luft- und Raumfahrt, Automobil und neue Energien spezialisiert hat.
Das Unternehmen ist auf Testgeräte für neue Energiemotoren, Hybridantriebssysteme, Motoren und Getriebe spezialisiert, mit Produkten wie Elektro-Dynamometern, Mess- und Steuerungssystemen und DC-Netzteilen.
