SSCG120 - 2800-9000 120kW Benzinmotor-Elektrodynamometer-Prüfstandsystem

1. SSCG120 - 2800-9000 120kW Benzinmotor-Elektrodynamometer-Prüfstandsystem Übersicht

Das 120kW Benzinmotor-Elektrodynamometer-Prüfstandsystem ist ein Hochleistungs-Leistungsprüfgerät, dessen Kernvorteil in der Anwendung fortschrittlicher Energierückgewinnungstechnologie liegt. Dieses System kann verschiedene komplexe Arbeitsbedingungen, denen der Motor im realen Betrieb begegnen kann, genau simulieren, um eine umfassende Bewertung seiner Leistung durchzuführen. Während des Betriebs kann es die vom Motor abgegebene mechanische Energie effizient in elektrische Energie umwandeln und in das Stromnetz zurückspeisen. Dies realisiert nicht nur das Recycling von Energie, sondern kann auch die Kernleistungsparameter des Motors wie Leistung, Drehmoment und Drehzahl unter verschiedenen Lastbedingungen genau messen und bietet eine solide Datenbasis für die Forschung und Entwicklung, Verbesserung, Produktion, Herstellung und Qualitätskontrolle des Motors.

2. SSCG120 - 2800-9000 120kW Benzinmotor-Elektrodynamometer-Prüfstandsystem

Kernkomponenten

(I) Elektrodynamometer

Als Kernkomponente zur Realisierung der Last- und Ziehfunktionen des Motors besteht es hauptsächlich aus einem AC-Motorkörper, einem Drehmomentsensor und einer speziellen Montagebasis. Das Gerät verwendet eine selbst entwickelte High-End-Dynamometereinheit, die mit einem kundenspezifischen Drehmomentsensor kombiniert wird, der die Echtzeitmessung von Drehmomentparametern durchführen kann und gleichzeitig die Last- und Ziehvorgänge des Motors präzise steuert.

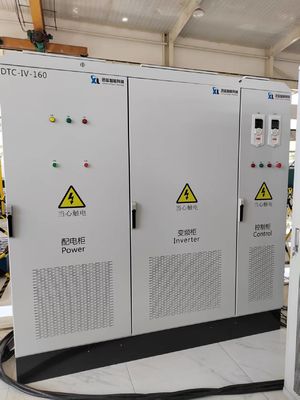

(II) Variable Frequenz Wechselrichter System

Das Frequenzumwandlungs-Steuergerät der ABB ACS880-Serie wird verwendet, um den Betriebszustand des Elektrodynamometers zu regeln. Dieses System verfügt über eine bidirektionale Betriebsfähigkeit, die nicht nur eine Vorwärtsbelastung des Motors durchführen kann, sondern auch ein Rückwärtsziehen ermöglicht. Gleichzeitig kann es die während des Dynamometerprozesses erzeugte elektrische Energie direkt in das Stromnetz zurückspeisen und so eine effiziente Energierückgewinnung und -wiederverwendung erreichen.

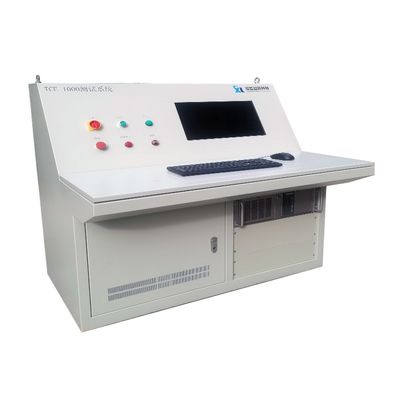

(III) XLE-1000 Mess- und Steuersystem und Steuerungs-Software

Das XLE-1000 Mess- und Steuersystem dient als Steuerzentrale des gesamten Prüfstands. Es stellt über einen Bus eine Kommunikationsverbindung mit dem Frequenzumwandlungs-Drehzahlregelungssystem her, um die Einstellung und Regelung der Testarbeitsbedingungen zu realisieren. Das System kann verschiedene gesammelte Parameter empfangen, externe Hilfsgeräte integrieren und steuern und den vollautomatischen Betrieb des Testprozesses unterstützen. Es verfügt über einen hohen Grad an Kompatibilität, Offenheit und Flexibilität, wodurch nicht nur eine nahtlose Kommunikation und Steuerung mit der Motorsteuerung erreicht werden kann, sondern auch die Integrationsbedürfnisse der eigenen Geräte der Benutzer erfüllt werden können.

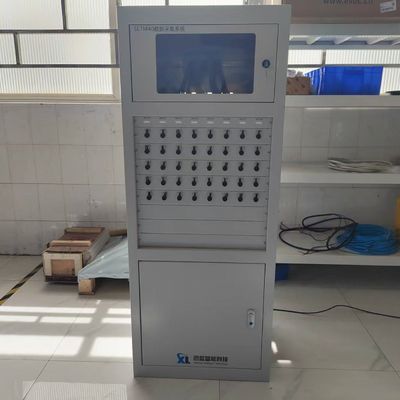

(IV) Datenerfassungs-System

Ausgestattet mit verschiedenen Sensortypen wie Temperatur- und Drucksensoren und Datenerfassungsmodulen, ist es für die Erfassung von Parametern wie Temperatur und Druck jedes wichtigen Teils des Motors zuständig und lädt diese über Datenschnittstellen in das Mess- und Steuersystem hoch, um eine Echtzeitanzeige, -aufzeichnung und -analyse von Parametern zu realisieren und eine umfassende Datengrundlage für die Testauswertung bereitzustellen.

(V) Haupt-Hilfsausrüstung

• Drosselklappen-Steuergerät: Verwendet einen motorbetriebenen Drosselklappenaktuator, der die Drosselklappenöffnung flexibel einstellen kann. Es hat die Eigenschaften eines großen Ausgangsdrehmoments, einer schnellen Reaktionsgeschwindigkeit und einer hervorragenden dynamischen Leistung. Es eignet sich für verschiedene dynamische Testszenarien des Motors und kann den Arbeitszustand der Drosselklappe präzise steuern.
• Kraftstoffverbrauchsmessgerät: Ausgestattet mit einem transienten Kraftstoffverbrauchsmesser, der den Kraftstoffverbrauch von Benzin-, Diesel- und anderen Motoren genau messen kann. Gleichzeitig wird es durch eine Kraftstoff-Druckregelvorrichtung ergänzt, um die Stabilität des Kraftstoffversorgungsdrucks des Motors zu gewährleisten und die Anforderungen im Testprozess zu erfüllen.

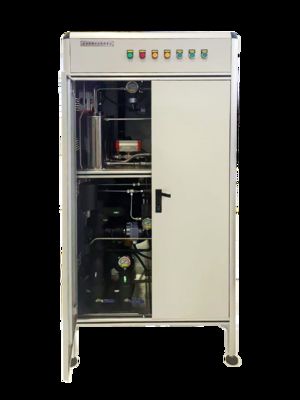

• Kühlmitteltemperatur-Steuergerät: Mit einer SPS als Steuerkern und einem Proportionalregelventil als Ausführungskomponente wird es speziell zur Regelung der Temperatur des Motorkühlmittels verwendet. Der Plattenwärmetauscher und die Rohrleitung bestehen aus Edelstahl, was die Eigenschaften einer hohen Regelgenauigkeit und schnellen Reaktion aufweist und den stabilen Betrieb des Motors während des Tests gewährleistet.

3. SSCG120 - 2800-9000 120kW Benzinmotor-Elektrodynamometer-Prüfstandsystem Referenz-Standards

1). GB/T 18297-2024 "Leistungsprüfcode für Straßenfahrzeugmotoren": Anwendbar für Benzin- und Dieselmotoren vom Typ M und N (ausgenommen Freikolbenmotoren, andere Kraftstoffmotoren können sich darauf beziehen).

2). GB/T 19055-2024 "Zuverlässigkeitstestmethoden für Kraftfahrzeugmotoren": Anwendbar für Hub- und Rotationsmotoren vom Typ M und N (ausgenommen Freikolbenmotoren). Es klärt die Zuverlässigkeitstest- und Bewertungsmethoden des gesamten Prüfstands, legt die Gerätekonfiguration, die Testverfahren (Wechsellast usw.), die Parameterüberwachung und die Ergebnisbewertung fest und bietet einen standardisierten Testprozess.

4. 120kW Benzinmotor-Elektrodynamometer Technische Parameter

5. SSCG120 - 2800-9000 120kW Benzinmotor-Elektrodynamometer-Prüfstandsystem Anwendungsbereiche

• F&E von Hochleistungs-Automobilmotoren: Es kann extreme Arbeitsbedingungen wie hohe Geschwindigkeit und hohe Last simulieren, die Leistung, den Kraftstoffverbrauch und die Emissionsleistung des Motors testen, eine Grundlage für die Optimierung von Schlüsselkomponenten wie dem Verbrennungssystem schaffen und die Gesamtleistung des Motors verbessern.
• Leistungsprüfung von Luftfahrt-Bodenunterstützungsgeräten: Führen Sie Leistungstests an den Motoren von Luftfahrt-Bodenstromversorgungsfahrzeugen und anderen Geräten durch, um deren zuverlässigen Betrieb unter rauen Umgebungsbedingungen zu gewährleisten.
• Entwicklung von Spezialfahrzeug-Antriebssystemen: Durch die Simulation komplexer Gelände- und rauer Klimabedingungen die Anpassungsfähigkeit des Motors bewerten, die Parameterkalibrierung optimieren und die Anforderungen spezieller Operationen erfüllen.
• Leistungsprüfung von Kleinststromerzeugungsanlagen: Simulieren Sie verschiedene Lastbedingungen, testen Sie die Leistung, die Frequenzstabilität und die Spannungsregelgenauigkeit des Motors und gewährleisten Sie die Betriebsqualität der Stromerzeugungsanlagen.

6. Modellliste des Benzinmotor-Elektrodynamometer-Prüfstandsystems

7. Ausstellung

Vom 24. bis 26. Oktober 2024 fand die russische internationale Prüf- und Kontrollausstellung erfolgreich im Moskauer Klokus International Convention and Exhibition Center statt. Die Ausstellung wird von der bekannten russischen Ausstellungsfirma MVK veranstaltet und ist eine jährliche internationale Fachausstellung für Prüfung und Kontrolle.

Als größte und einflussreichste Ausstellung für Prüf- und Kontrollgeräte in Russland hat sie starke Unterstützung von offiziellen Institutionen wie dem russischen Verteidigungsministerium, dem Ministerium für Industrie und Handel, dem Verteidigungsausschuss der Staatsduma, dem Föderalen Amt für technische Vorschriften und Metrologie und dem Staatlichen Amt für Wirtschaftsentwicklung erhalten. Insgesamt wurden während der Ausstellung 10.237 Besucher empfangen.

Seelong Intelligent Technology (Luoyang) Co., Ltd. wurde eingeladen, an der Ausstellung teilzunehmen und sich auf die Präsentation ihrer Hauptprodukte wie Motorenprüfstände und Getriebeprüfstände für den russischen Markt zu konzentrieren. Als einziger Anbieter von Antriebsstrang-Testgeräten in China wurde Seelong zu einem der Schwerpunkte dieser Ausstellung und zog Fachbesucher aus vielen Bereichen wie Luftfahrt, Automobil, Landmaschinen und Stromerzeugungsanlagen an, um sich auszutauschen und zu verhandeln.

Diese Teilnahme steigerte nicht nur das Markenbewusstsein von Seelong Intelligent auf dem russischen Markt, sondern schuf auch eine effiziente Kommunikationsplattform, um enge Kooperationsbeziehungen mit russischen Partnern und Kunden aufzubauen.

Firmenprofil

Seelong Intelligent Technology (Luoyang) Co., Ltd. ist ein High-Tech-Unternehmen, das sich auf Geräte-Messung, -Steuerung, -Design, -Herstellung und -Verkaufsdienstleistungen für Antriebstechniksysteme in verschiedenen Bereichen wie Luft- und Raumfahrt, Automobil und neue Energien spezialisiert hat; Das Unternehmen hat seinen Sitz in der wunderschönen Pfingstrosenstadt Luoyang.

Seelong ist spezialisiert auf Forschung und Entwicklung, Produktion und Service von Testgeräten für neue Energiemotoren, Hybridantriebssysteme, Motoren, Getriebe und mehr. Unsere Hauptprodukte umfassen Elektrodynamometer, Mess- und Steuerungssysteme, Gleichstromversorgungen und Arbeitsbedingungen-Garantiesysteme. Seelong verfügt über ein komplettes Vertriebs- und Servicesystem, das sich an der Geschäftsphilosophie orientiert, qualitativ hochwertige Dienstleistungen zur Sicherung des Überlebens und ständige Innovation zur Weiterentwicklung anzubieten und den Benutzern verschiedene Arten von Antriebstechnik-Mess- und -Steuerungslösungen in verschiedenen Bereichen anzubieten.

Seelongs fortschrittliche Designphilosophie und reiche Branchenerfahrung verschaffen dem Unternehmen einen technologischen Vorsprung gegenüber Wettbewerbern in derselben Branche, und die Produkte des Unternehmens können die tatsächliche Marktnachfrage besser erfüllen. Seelong ist mutig in Innovationen. Während es seine eigenen technologischen Durchbrüche und Entwicklungen wertschätzt, hat es langfristige und tiefgreifende Kooperationsbeziehungen mit mehreren inländischen Forschungseinrichtungen wie der Tsinghua-Universität und der Shandong-Universität aufgebaut. Es hat die CE-Zertifizierung, die ISO9001-Qualitätssystemzertifizierung und die AAA-Unternehmenszertifizierung bestanden, mehr als zehn Erfindungspatente und zwei Software-Urheberrechte erhalten. Es hat mehr als hundert Benutzern im In- und Ausland professionelle Ausrüstung und Dienstleistungen zur Verfügung gestellt. Das Unternehmen hat das Vertrauen in- und ausländischer Kunden mit seinen kostengünstigen Produkten und qualitativ hochwertigen Dienstleistungen gewonnen und eine langfristige Win-Win-Strategische Partnerschaft aufgebaut.

Das Unternehmen hält sich stets an die Geschäftsphilosophie "technologische Innovation als Mission und Qualitätsservice als Ziel", übertrifft ständig das fortgeschrittene Niveau in derselben Branche, integriert sich in die Welt, misst und steuert die Zukunft und schafft qualitativ hochwertige Produkte. Um Kunden Produkte und Dienstleistungen mit hoher Intelligenz, Präzision, Geschwindigkeit, Zuverlässigkeit und Mehrwert anzubieten.

Alle Mitarbeiter von Seelong Intelligent Technology (Luoyang) Co., Ltd. heißen die aufrichtige Zusammenarbeit von in- und ausländischen Kunden herzlich willkommen und arbeiten gemeinsam an der Zukunft und der gemeinsamen Entwicklung.

Verpackung und Versand

Unternehmenszertifikate

FAQ

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen kleine Probebestellungen von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie lautet Ihre Zahlungsbedingung?
A: Normalerweise 40% T/T Anzahlung, volle Zahlung vor Versand.
F: Wie lange dauert die Bearbeitung meiner Bestellungen?
A: Der Produktionszyklus für Dynamometer beträgt 6-8 Wochen, der Produktionszyklus für Sensoren 2-3 Wochen, für andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung des Prüfstands?
A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden sich mit Ihnen über den detaillierten Plan austauschen.
F: Kann ich Ihre Fabrik besuchen?
A: Sicher, Sie sind jederzeit herzlich willkommen, uns zu besuchen.

Aussichten auf Zusammenarbeit

Freundliche Zusammenarbeit bietet Ihnen sowohl qualitativ hochwertige Produkte als auch einen langfristigen professionellen Kundendienst.
