45kW 143Nm Nenndrehzahl 3000 U/min Benzinmotor-Elektrodynamometer-Prüfstandsystem

45kW 143Nm Nenndrehzahl 3000 U/min Benzinmotor-Elektrodynamometer-Prüfstandsystem

Das 45-kW-Benzinmotor-Elektrodynamometer-Prüfstandsystem wird häufig in den Bereichen Automobil, Kleinststromerzeugungsanlagen usw. eingesetzt. Seine Leistung wirkt sich direkt auf die Betriebsleistung der Geräte aus. Als professionelles Testgerät kann das 45-kW-Benzinmotor-Elektrodynamometer-Prüfstandsystem die Motorbetriebsbedingungen genau simulieren und wichtige Daten zur Unterstützung der Motorleistungsbewertung sowie Forschung und Entwicklung liefern.

1. Beschreibung des 45-kW-Benzinmotor-Elektrodynamometer-Prüfstandsystems

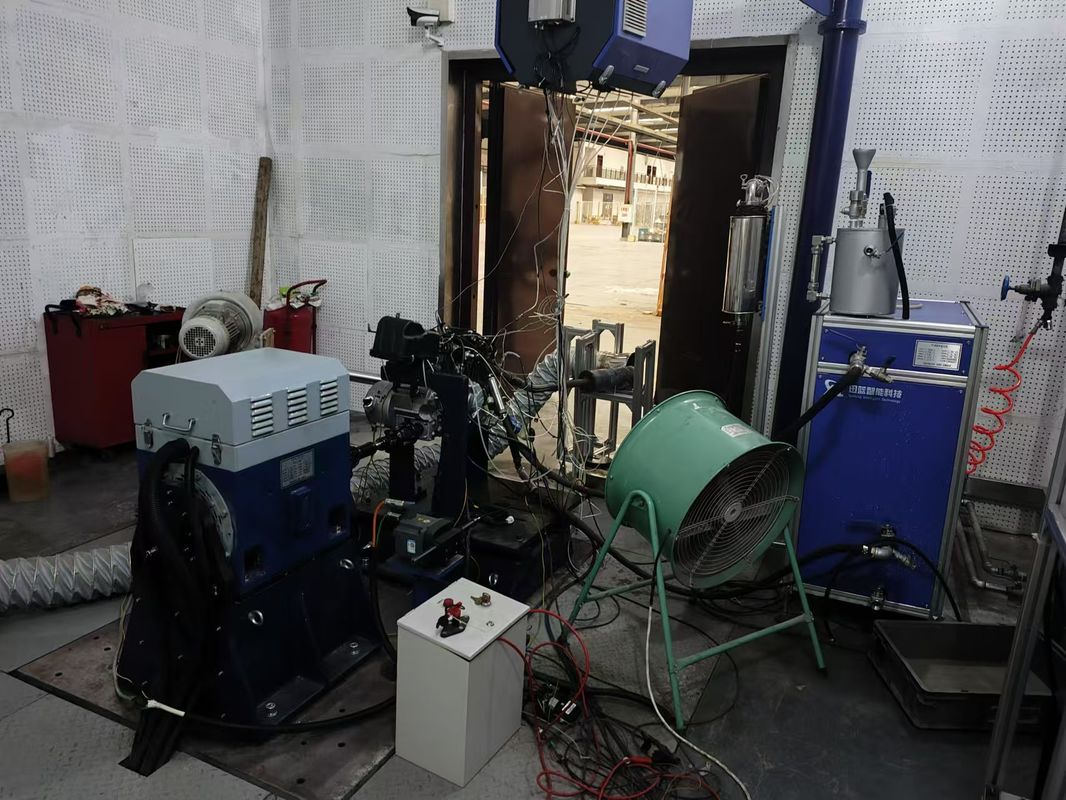

Das 45-kW-Benzinmotor-Elektrodynamometer-Prüfstandsystem ist eine umfassende Testplattform, die gemäß den Anforderungen der Motorleistungstests aufgebaut wurde. Durch die Simulation des Betriebszustands des Motors unter verschiedenen Lasten und Drehzahlen misst und analysiert es präzise seine Leistung, Wirtschaftlichkeit, Emissionsleistung und andere Indikatoren. Der Elektrodynamometer-Prüfstand integriert fortschrittliche Sensortechnologie, automatische Steuerungstechnologie und Datenverarbeitungstechnologie, wodurch die automatische Steuerung des Testprozesses sowie die Datenerfassung und -analyse in Echtzeit realisiert werden können, was die Genauigkeit und Zuverlässigkeit der Testergebnisse gewährleistet.

2. Referenzstandards für das 45-kW-Benzinmotor-Elektrodynamometer-Prüfstandsystem

Das Design, die Herstellung und der Testprozess des Prüfstands folgen streng einer Reihe von nationalen Standards und Branchenspezifikationen. Beispielsweise legt GB/T 18297-2024 „Leistungsprüfcode für Straßenfahrzeugmotoren“ die Leistungsprüfmethoden und die Datenverarbeitung von Motorleistung, Drehmoment, Kraftstoffverbrauch usw. fest; die aktuelle GB/T 19055-2024 „Zuverlässigkeitsprüfmethoden für Kraftfahrzeugmotoren“ legt die Bedingungen, Prozesse und Bewertungskriterien für Motorzuverlässigkeitstests fest und bietet eine wichtige Grundlage für den Zuverlässigkeitstest des 45-kW-Benzinmotors und gewährleistet die Standardisierung der Testergebnisse des Prüfstands.

3. Komponenten des 45-kW-Benzinmotor-Elektrodynamometer-Prüfstandsystems

1). Elektrodynamometer

Als Kernvorrichtung zum Belasten und Ziehen des Motors besteht das Elektrodynamometer aus einem AC-Motor-Host, einem Drehmomentflansch und einer kundenspezifischen Montagehalterung. Es verwendet ein selbst entwickeltes High-End-Modell, das mit einem selbst entwickelten Drehmessflansch integriert ist, um das Belasten und Ziehen des Motors präzise zu steuern und eine stabile Leistungsanpassung für Tests zu gewährleisten.

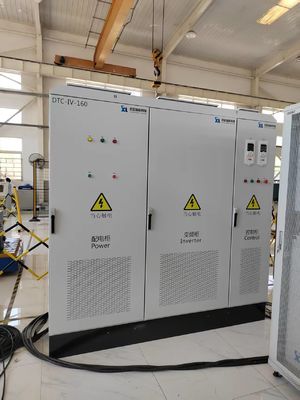

2). Frequenzumrichter-System

Das Frequenzumrichter-Steuerungssystem der ABB ACS880-Serie wird ausgewählt, um die Steuerungsfunktion des Elektrodynamometers zu übernehmen. Es unterstützt den bidirektionalen Betriebsmodus, der nicht nur den Motor in Vorwärtsrichtung belasten, sondern auch den Motor in Rückwärtsrichtung ziehen kann; gleichzeitig wird die vom Dynamometer erzeugte elektrische Energie über das System direkt in das Stromnetz zurückgespeist, um das Energierückgewinnung zu realisieren.

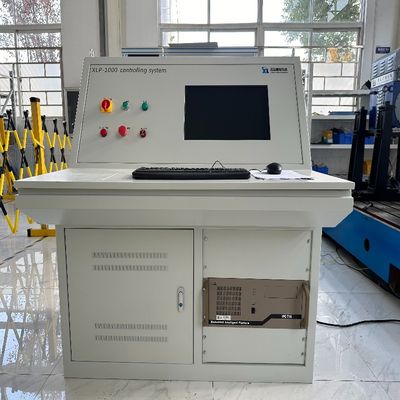

3). XLE-1000 Mess- und Steuerungssystem und Steuerungssoftware

Das selbst entwickelte XLE-1000 Mess- und Steuerungssystem wird verwendet, um den gesamten Prozess des Prüfstands zu steuern. Der Bus kommuniziert mit dem Frequenzumrichter-System, um die Einstellung und dynamische Steuerung der Prüfstandsbetriebsbedingungen abzuschließen; verschiedene Erfassungsparameter werden in Echtzeit empfangen und externe Zusatzgeräte werden integriert und einheitlich gesteuert. Der Testprozess unterstützt die vollautomatische Ausführung. Das System verfügt über eine hohe Kompatibilität, Offenheit und Flexibilität, kann sich an das Kommunikationsprotokoll der Motorsteuerung anpassen und ist mit benutzerdefinierten Geräten kompatibel und integriert, um vielfältige Testanforderungen zu erfüllen.

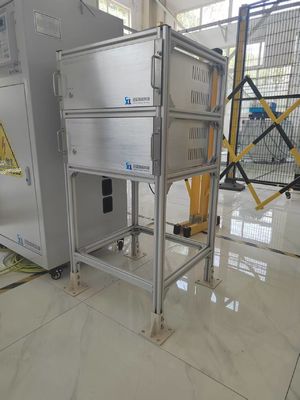

4). Datenerfassungssystem

Ausgestattet mit Temperatur-, Druck- und anderen Sensoren und Erfassungsmodulen werden die Temperatur, der Druck und andere Parameter jeder Motorkomponente in Echtzeit erfasst und über die Datenschnittstelle an das Mess- und Steuerungssystem hochgeladen, um die Datenvisualisierung, -speicherung, -aufzeichnung und -analyse zu erreichen und genaue Daten zur Unterstützung der Testauswertung bereitzustellen.

5). Wichtige unterstützende Ausrüstung

(i) Drosselklappenaktuator

Der motorbetriebene Drosselklappenaktuator unterstützt die präzise Einstellung mehrerer Öffnungen. Er zeichnet sich durch hohe Drehmomentausgabe, schnelle Reaktionsgeschwindigkeit und hervorragende dynamische Leistung aus. Er eignet sich für verschiedene dynamische Testszenarien des Motors und kann den Drosselklappenzustand stabil steuern.

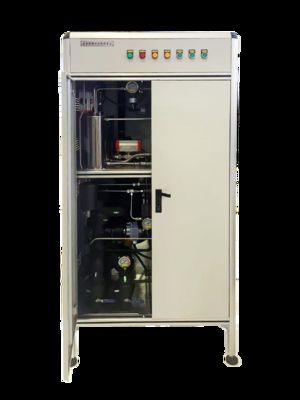

(ii) Kraftstoffverbrauchsmesser

Der transiente Kraftstoffverbrauchsmesser kann die Kraftstoffverbrauchsdaten von Diesel- und Benzinmotoren mit hoher Genauigkeit messen. Das Kraftstoffverstärkungs- und Druckregelgerät ist synchron konfiguriert, um den stabilen Druck der Motor-Kraftstoffversorgung sicherzustellen und den Kraftstoffbedarf der Testbedingungen zu erfüllen.

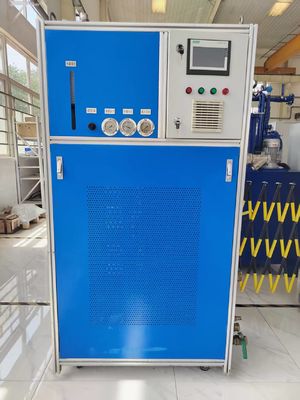

(iii) Kühlmitteltemperaturregelgerät

Es wird zur Steuerung der Motorkühlmitteltemperatur verwendet, wobei die SPS die zentrale Steuereinheit und ein Proportionalregelventil der Aktuator ist. Der Plattenwärmetauscher und die Rohrleitungen bestehen aus Edelstahl. Es hat die Vorteile einer hohen Regelgenauigkeit und einer schnellen Reaktionsgeschwindigkeit und schafft eine stabile Betriebsumgebung für den Motor.

4. Technische Parameter des 45-kW-Benzinmotor-Elektrodynamometer

5. Anwendungsbereiche des 45-kW-Benzinmotor-Elektrodynamometer-Prüfstandsystems

• Automobilherstellung und -wartung: Während der Forschungs- und Entwicklungsphase des Automobilmotors wird es verwendet, um die Leistung neuer Motoren zu testen und Designlösungen zu optimieren; in der Kundendienstwartung hilft es, fehlerhafte Motoren zu erkennen und die Ursache für die Leistungsminderung zu ermitteln.

​

• Industrie für kleine Stromerzeugungsanlagen: Führen Sie Werkstests an kleinen Generatoren durch, die mit 45-kW-Benzinmotoren ausgestattet sind, um die Produktqualität und eine stabile Leistung sicherzustellen.

​

• Wissenschaftliche Forschungseinrichtungen und Testagenturen: Stellen Sie eine Testplattform für motorbezogene wissenschaftliche Forschungsprojekte bereit, unterstützen Sie die Forschung und Überprüfung neuer Technologien und neuer Materialien; gleichzeitig bieten Sie professionelle Testdienstleistungen für Drittanbieter-Testagenturen an und stellen Sie autoritative Testberichte aus.

6. Modellliste des Benzinmotor-Elektrodynamometer-Prüfstandsystems
