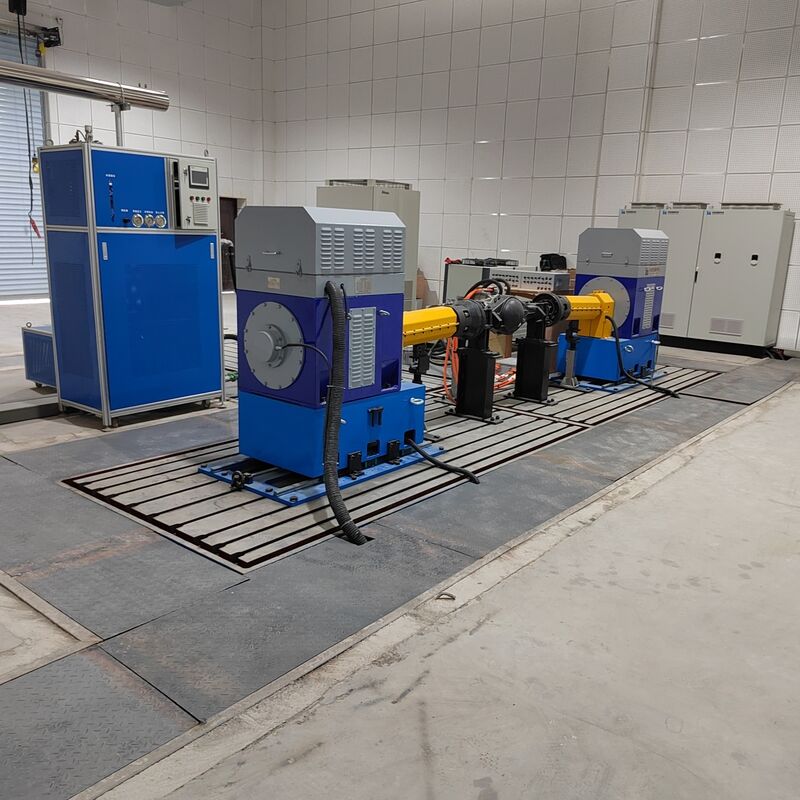

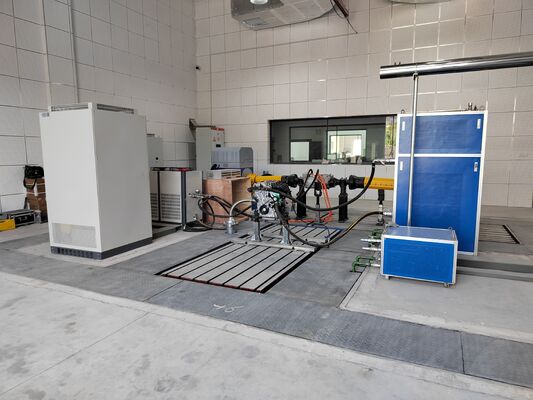

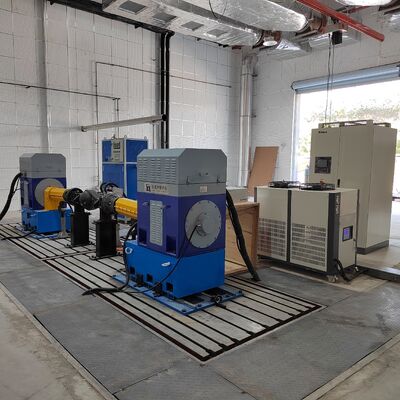

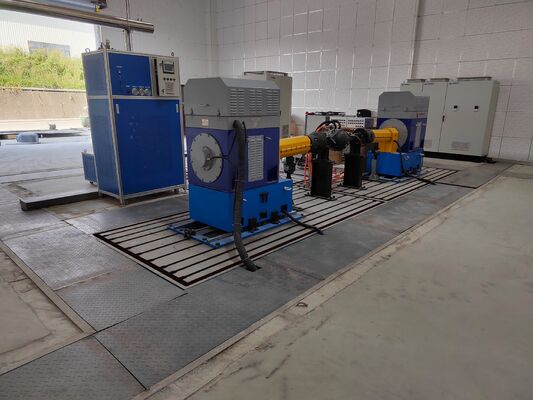

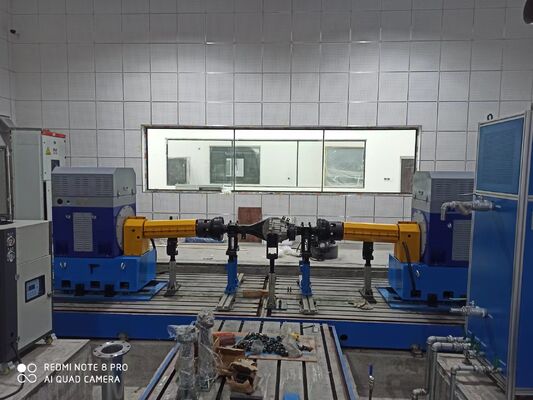

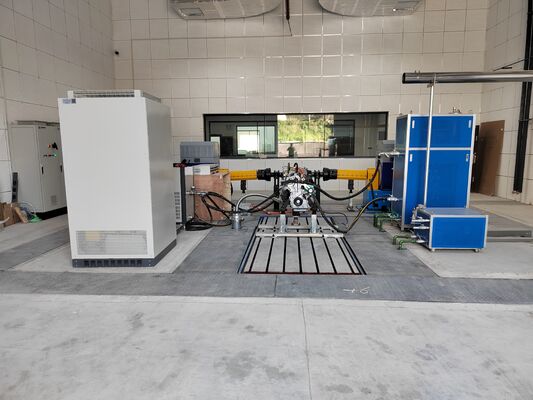

SSCH160-4000-15000 160kW reiner elektrischer Antrieb Reduktor Übertragung Dynamometer Prüfbank System

SSCH160-4000-15000 160kW reiner elektrischer Antrieb Reduktor Übertragung Dynamometer Prüfbank System

1. SSCH160-4000-15000 160kW reiner elektrischer Antrieb Reduktor Übertragung Dynamometer Prüfbank Systemübersicht

Das SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmission Dynamometer Test Bench System ist eine spezielle Testplattform mit hoher Geschwindigkeit, hohem Drehmoment und hoher Präzision für die Entwicklung und Prüfung von Reduktoren, elektrischen Antriebsachsen, und Einstufen-/ Mehrstufen-Reduktoren für Eigentümer rein elektrischer Personenkraftwagen.Das System integriert Kernmodulewie Hochgeschwindigkeitsantriebsdynamometer, Hochdrehmoment-Niedriggeschwindigkeitslastdynamometer, Hochpräzisionsdrehmomentflansche, ABB-Wechselfrequenzumrichtersystem, intelligentes Mess- und Steuerungssystem XLP-2000,Mehrkanal-Datenerfassungssystem,usw.Es kann abdecken. DieLeistungsüberprüfung, Übertragungswirksamkeitsprüfung, NVH-Analyse, Temperaturanstiegsmerkmale und Haltbarkeits- und Zuverlässigkeitsbewertung von rein elektrischen Reduktoren bei extrem hohen Drehzahlen mit einer Eingangsgeschwindigkeit von bis zu 15.000 U/min. Anforderungen an die Erprobung von elektrischen Antriebssystemen für alle möglichen Szenarien für rein elektrische Personenkraftfahrzeuge. Bereitstellung einer vollständigen, genauen und stabilen Prüfbanklösung für die Entwicklung,Fabrikinspektion und Leistungskalibration von rein elektrischen Reduktoren.

2. SSCH160-4000-15000 160kW reiner elektrischer Antrieb Reduktor Übertragung Dynamometer Prüfbank System Kernkomponente Beschreibung

3.SSCH160-4000-15000 160kW elektrisches Dynamometer technische Parameter

4.SSCH160-4000-15000 160kW reiner elektrischer Antrieb Reduktor Übertragung Dynamometer Prüfbank System Kernvorteile

1)Hochgeschwindigkeits-Eingang + hohes Ausgangsdrehmoment, das den Prüfmerkmalen des rein elektrischen Reduktors genau entspricht

Das Antriebsteil verwendet ein Hochgeschwindigkeitsdynamometer von 160 kW/4000-15000 Rpm, um die Eingangsbedingungen des rein elektrischen Antriebsmotors realistisch zu simulieren.Das Lastende ist mit einem 300kW/1500rpm/1910Nm hohen Drehmoment-Niedriggeschwindigkeitsdynamometer ausgestattet, die die Eigenschaften der hohen Drehmomentbelastung am Ausgangsende des Reduktors perfekt wiedergibt und die volle Betriebsprüfung des rein elektrischen Reduktors genau abdeckt.

2)Spezielle Konstruktion für den Hochgeschwindigkeitsantrieb, stabiler Betrieb bei 15000 U/min.

Mit dynamischen Gleichgewichts-Hochgeschwindigkeits-Kopplungen der Klasse G1, hochsteigerter Übertragungsstruktur und Hochgeschwindigkeitslagersystem gewährleistet es eine stabile Koaxialisierung,Niedrige Vibrationen und geringer Lärm bei 15000 Rpm bei Tests mit sehr hoher Drehzahl, die Anforderungen an Effizienzprüfungen bei hohen Geschwindigkeiten, NVH- und Haltbarkeitsprüfungen erfüllen.

3)Die dynamische Messgenauigkeit ist ausgezeichnet und die Datenverfolgbarkeit zuverlässig

Mit einem hochpräzisen Drehmomentflansch von HBM, Messgenauigkeit 0,15% FS, dynamische Reaktion ≤1 ms, kombiniert mit einer Mehrkanal-Datenerfassungseinheit, kann es wichtige Parameter wie Geschwindigkeit,Drehmoment, Leistung, Temperatur, Vibration, Lärm usw., die die anspruchsvollen Prüf- und Zertifizierungsanforderungen für rein elektrische Reduktoren erfüllen.

4)Es funktioniert stabil und zuverlässig und eignet sich für Langzeit-Haltbarkeitsprüfungen

Mit ABB-Vektorsteuerungsfrequenzumwandlungssystem, breitspannungsinput 380V-480V, mit dreifachem Schutz vor Überstrom, Überspannung und Überhitzung, kann es 24 Stunden kontinuierlich Hochgeschwindigkeits-Prüfungen der Haltbarkeit bei hohem Drehmoment, reibungsloser langfristiger Betrieb und präzise Kontrolle.

5)Intelligente Messung und Steuerung, effizienter und komfortabler Betrieb

Das Mess- und Steuerungssystem XLP-2000 unterstützt die Bearbeitung der Arbeitsbedingungen, die Echtzeitüberwachung, die Datenspeicherung und die automatische Berichterstattung.Die Schmierölstation und der Doppelschleif-Kühler ermöglichen eine präzise Temperaturregelung und einen automatischen Schutz, was die Effizienz der Prüfungen und den Betriebskomfort erheblich verbessert.

5.SSCH160-4000-15000 160kW reine elektrische Antrieb Reduktor Übertragung Dynamometer Prüfbank System Anwendungsbereiche

1) Rein elektrische Reduktoren für Personenkraftwagen: Leistung, Effizienz, Temperaturanstieg, NVH, Haltbarkeit, Zuverlässigkeitsprüfung von Hauptreduktoren, Einstufenreduktoren, elektrischen Antriebsachsen innerhalb von 15.000 U/min.

2) Forschung und Entwicklung sowie Prüfung elektrischer Antriebssysteme: Forschung und Entwicklung elektrischer Antriebstransmissionssysteme für reine elektrische Antriebsunternehmen und Forschungsinstitute, Parametermatching, Prüfbüro-Zertifizierungstests.

3) Fabrikinspektion und Qualitätskontrolle: Offline-Prüfung von rein elektrischen Reduktorbaugruppen, Dichtung, Betrieb ohne Last/Hochgeschwindigkeitslast, Effizienzprüfung.

6.SSCH160-4000-15000 160kW reine elektrische Antrieb Reduktor Übertragung Dynamometer Prüfbank Referenzstandards

Prüfverfahren für Fahrzeuggetriebe QC/T 568-2019

QC/T 1376-2020 Prüfmethoden für Getriebesysteme von Personenkraftwagen

GB/T 30038-2013 Prüfverfahren für die Zuverlässigkeit von Automobilgetrieben

JB/T 10634-2023 Elektrische Dynamometer,

GB/T 18488-2015 "Antriebsmotorsysteme für Elektrofahrzeuge"

7Übertragungstyp Dynamometer Prüfbank System Modellliste

Unterstützt maßgeschneiderte Dienstleistungen: Geschwindigkeitsbereich, Drehmomentbereich, Testsoftwarefunktionen und spezielle Umgebungsanpassungslösungen können je nach Anforderungen angepasst werden.

8Lieferung und Kundendienst

Lieferdienstleistungen

1) Standardmodelle: Schiffe innerhalb von 90 Tagen (einschließlich Vorprüfungen vor der Lieferung, um eine schnelle Installation bei der Ankunft zu gewährleisten).

2) Individuelle Modelle: Lieferung in 90-120 Tagen, umfasst internationale Logistik und Vertrieb in die wichtigsten Regionen der Welt einschließlich Europa, Amerika, Südostasien,und dem Nahen Osten (Schiff- / Landtransportmöglichkeiten verfügbar), einschließlich der sicheren Verpackung und der feuchtigkeits- und rostfesten Behandlung).

3) Unterstützende Dienstleistungen: Wir liefern vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse,und ein spezieller Logistikspezialist wird den gesamten Prozess überwachen, um bei der Zollabfertigung zu helfen und die sichere und rechtzeitige Lieferung großer Ausrüstungsgegenstände an den Standort sicherzustellen..

Unterstützung nach dem Verkauf

1) Gewährleistungsverpflichtung: 1-Jahresgarantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslange Wartung; kostenlose Fehlerbehebung und Reparatur während der Garantiezeit, ohne Schäden durch menschliches Versagen.

2) Technische Unterstützung: 24/7 zweisprachiger Service (Englisch und Chinesisch), Antwortzeit ≤ 4 Stunden

3) Installations-, Inbetriebnahme- und Ausbildungsleistungen: Der Benutzer ist für die Grundinstallation vor Ort verantwortlich. Seelong wird zwei professionelle Techniker entsenden, die die Anleitung vor Ort (einschließlich Positionierung und Kalibrierung der Ausrüstung,und Spezifikationen für Rohrleitungen/Leitungsanbindungen)Die Ausrüstung wird vollständig von uns in Betrieb genommen (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungsprüfung).3 Tage kostenlose Berufsausbildung im Betrieb werden angeboten (einschließlich Betrieb von Geräten), Parameter-Einstellungen, tägliche Wartung und Fehlerbehebung) um sicherzustellen, dass die Bediener in der Nutzung von Großgeräten geschickt sind.

4) Ferndienst: Unterstützt Remote-Debugging über Computer, System-Upgrades und modulare Lösungskonfigurationsanleitung, schnell technische Probleme während der Nutzung zu lösen und Ausfallzeiten zu minimieren.

9. häufig gestellte Fragen

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen eine kleine Bestellung von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie ist Ihre Zahlungsfrist?
A: Normalerweise 30% T/T Anzahlung, vollständig vor der Lieferung bezahlen.
F: Wie lange dauert die Lieferzeit für meine Bestellungen?
A: Der Produktionszyklus von Dynamometern beträgt 6-8 Wochen, der Produktionszyklus von Sensoren beträgt 2-3 Wochen, andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung der Prüfbank?
A: Lassen Sie uns Ihre E-Mail, unser technisches Personal wird sich mit Ihnen über den detaillierten Plan in Verbindung setzen.
F: Kann ich Ihre Fabrik besuchen?
A: Natürlich, Sie sind immer willkommen.

10Unsere Zertifikate.
