SSCG250-3000/8000 250kW Personenwagen-Getriebe-Typ-Dynamometer-Prüfstandsystem

SSCG250-3000/8000 250kW PKW-Getriebe Typ Dynamometer-Prüfstandsystem

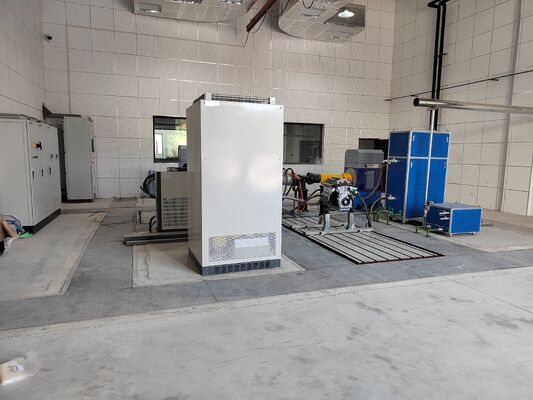

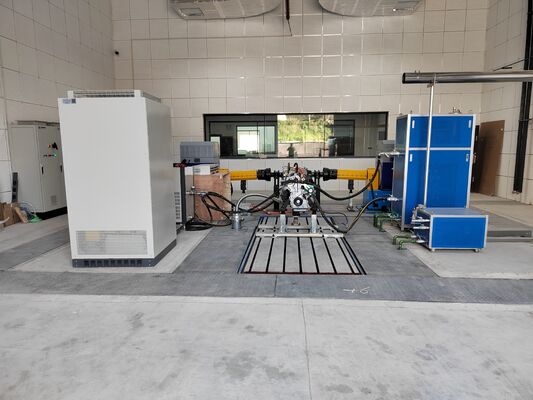

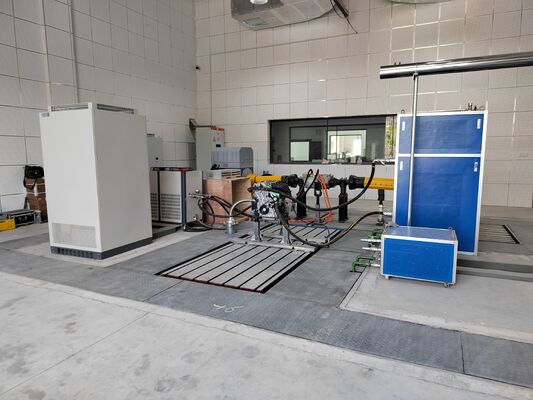

1. SSCG250-3000/8000 250kW PKW-Getriebe Typ Dynamometer-Prüfstandsystem Übersicht

Das elektrische Dynamometer-Prüfstandsystem SSCG250-3000/8000 für die Leistung von PKW-Getrieben ist eine hochpräzise, dedizierte Testplattform, die für die Forschung und Entwicklung sowie die Prüfung von Getriebesystemen für herkömmliche Verbrennungs-PKW, SUVs und MPVs entwickelt wurde. Das System integriert Kernmodule wie Hochgeschwindigkeits-Antriebsdynamometer, Hochgeschwindigkeits-Lastdynamometer, hochpräzise Drehmomentflansche, ABB-Wechselrichtersystem, intelligentes Mess- und Steuerungssystem XLP-2000, Mehrkanal-Datenerfassungssystem usw. Es bietet eine vollständige, genaue und stabile Prüfstandslösung für die Entwicklung, die Werkabnahme und die Leistungsprüfung von Getrieben für Verbrennungs-PKW unter 8000 U/min zur Hochgeschwindigkeits-Leistungsverifizierung, zur Prüfung der Getriebeeffizienz, zur Analyse der Schaltqualität sowie zur Bewertung der Haltbarkeit und Zuverlässigkeit. Perfekt angepasst an die Prüfanforderungen von Verbrennungsgetrieben bis zu 8000 U/min.

2. SSCG250-3000/8000 250kW PKW-Getriebe Typ Dynamometer-Prüfstandsystem Kernkomponentenbeschreibung

3. SSCG250-3000/8000 250kW Elektrisches Dynamometer Technische Parameter

4. SSCG250-3000/8000 250kW PKW-Getriebe Typ Dynamometer-Prüfstandsystem Kernvorteile

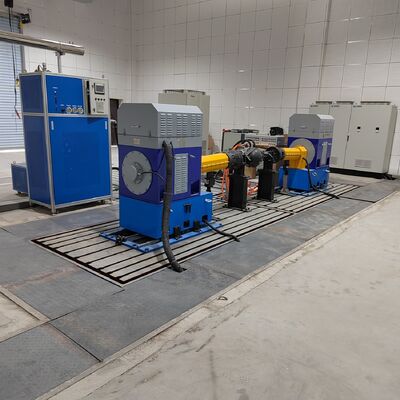

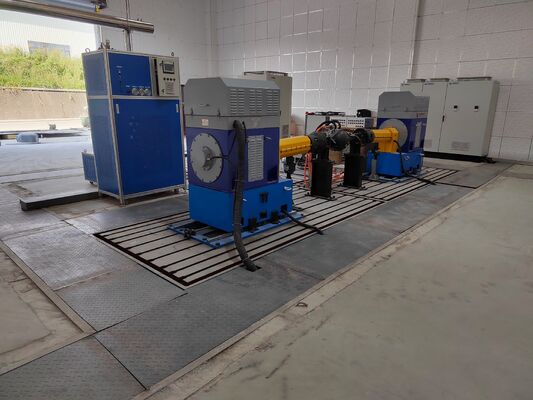

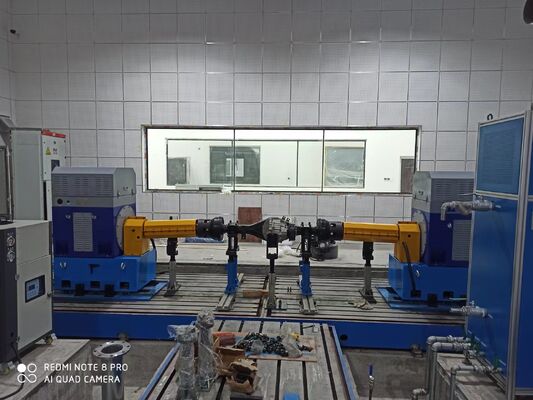

1) Dual-Dynamometer-Schleppstruktur, präzise abgestimmt auf PKW-Getriebeprüfungen

Ausgestattet mit dem Hochgeschwindigkeits-Antriebs- + Lastdynamometer SSCG250-3000/8000 mit einer Nenndrehzahl von 3000 U/min und einer maximalen Drehzahl von 8000 U/min, das alle Drehzahlbedingungen von Verbrennungs-PKW-Getrieben vollständig abdeckt. Das Antriebsdynamometer simuliert die Motorleistungseingabe und das Lastdynamometer simuliert den Fahrwiderstand des Fahrzeugs, wodurch der tatsächliche Betriebszustand des Getriebes realistisch wiedergegeben und die vollständigen Prüfungen von Leistung, Effizienz, Haltbarkeit usw. erfüllt werden können.

2) Hervorragende dynamische Messgenauigkeit

Mit dem HBM-Hochpräzisions-Drehmomentflansch, Messgenauigkeit 0,05%FS, dynamische Reaktion ≤1ms, in Kombination mit der Hochgeschwindigkeits-Datenerfassungseinheit, können dynamische Parameter wie Drehzahl, Drehmoment, Leistung, Temperatur, Vibration usw. präzise erfasst werden, was den Anforderungen an feine Prüfungen und Datenrückverfolgbarkeit von Verbrennungsgetrieben entspricht.

3) Stabiler und zuverlässiger Betrieb, geeignet für langfristige Haltbarkeitsprüfungen

Ausgestattet mit dem ABB ACS880 Serie Frequenzumrichter-System mit direkter Drehmomentregelungstechnologie, Weitbereichs-Eingangsspannung 380V-480V mit dreifachem Schutz gegen Überstrom, Überspannung und Überhitzung, kann es 24-stündige kontinuierliche Hochgeschwindigkeits-Haltbarkeitsprüfungen, reibungslosen Betrieb und präzise Steuerung bei 8000 U/min gewährleisten.

4) Spezielles Design für Hochgeschwindigkeitsantrieb, sicher und langlebig

Mit Hochgeschwindigkeitskupplungen der Klasse G1 für dynamische Auswuchtung, hochsteifer Montagebasis und hochpräziser Getriebestruktur gewährleistet es stabile Koaxialität, geringe Vibrationen und geringe Geräuschentwicklung bei Hochgeschwindigkeitstests mit 8000 U/min sowie einen sicheren und zuverlässigen Langzeitbetrieb.

5) Intelligente Messung und Steuerung, effizienter und bequemer Betrieb

Das XLP-2000 Mess- und Steuerungssystem unterstützt die Bearbeitung von Arbeitsbedingungen, die Echtzeitüberwachung, die Datenspeicherung und die automatische Berichterstellung; Die Schmierölstation und der Zweikreiskühler ermöglichen eine präzise Temperaturregelung und automatischen Schutz, was die Testeffizienz und den Bedienkomfort erheblich verbessert.

5. SSCG250-3000/8000 250kW PKW-Getriebe Typ Dynamometer-Prüfstandsystem Anwendungsbereiche

1) Herkömmliche PKW-Getriebe mit Verbrennungsmotor: Leistungs-, Effizienz-, Schaltqualitäts-, Haltbarkeits- und Zuverlässigkeitsprüfungen von Getrieben für Limousinen, SUVs und MPVs bis 8000 U/min.

2) Getriebeentwicklung und -verifizierung: Getriebesystem-Forschung und -Entwicklung, Parameteranpassung, Prüfstand-Zertifizierungsprüfungen durch Getriebehersteller und Forschungsinstitute.

3) Werkabnahme und Qualitätskontrolle: Offline-Prüfung von PKW-Getriebebaugruppen, Abdichtung, Leerlauf-/Hochlastbetrieb und Überprüfung der Schaltleistung.

6. SSCG250-3000/8000 250kW PKW-Getriebe Typ Dynamometer-Prüfstandsystem Referenzstandards

QC/T 568-2019 Prüfverfahren für Automobilgetriebe

QC/T 569-2019 Bewertungskriterien für Prüfstände von Automobilgetrieben

QC/T 1376-2020 Prüfverfahren für PKW-Getriebebaugruppen

GB/T 30038-2013 Zuverlässigkeitsprüfverfahren für Automobilgetriebe

JB/T 10634-2023 Elektrisches Dynamometer

7. Modellliste für Getriebe-Typ-Dynamometer-Prüfstandsysteme

Unterstützt kundenspezifische Dienstleistungen: Drehzahlbereich, Drehmomentbereich, Testsoftwarefunktionen und Anpassungslösungen für spezielle Umgebungen können nach Bedarf angepasst werden.

8. Lieferung und After-Sales-Support

Lieferdienste

1) Standardmodelle: Versand innerhalb von 90 Tagen (einschließlich Vortests vor der Lieferung, um eine schnelle Installation nach Ankunft zu gewährleisten).2) Kundenspezifische Modelle: Lieferung in 90-120 Tagen, einschließlich internationaler Logistik und Distribution in wichtige Regionen weltweit, einschließlich Europa, Amerika, Südostasien und dem Nahen Osten (See-/Landtransportoptionen verfügbar, einschließlich sicherer Verpackung und feuchtigkeits- und rostbeständiger Behandlung).

3) Unterstützende Dienstleistungen: Wir stellen vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse zur Verfügung, und ein engagierter Logistikspezialist wird den gesamten Prozess verfolgen, um die Zollabfertigung zu unterstützen und die sichere und pünktliche Lieferung von Großgeräten an den Standort zu gewährleisten.After-Sales-Support

1) Garantiebestimmungen: 1 Jahr Garantie auf Kernkomponenten (Dynamometer, Drehmomentflansch), lebenslange Wartung; kostenlose Fehlerbehebungs- und Reparaturdienste während der Garantiezeit, ausgenommen Schäden durch menschliches Versagen.2) Technischer Support: 24/7 zweisprachiger (Englisch und Chinesisch) Service, Reaktionszeit ≤ 4 Stunden

3) Installations-, Inbetriebnahme- und Schulungsdienste: Der Benutzer ist für die grundlegende Installation vor Ort verantwortlich. Seelong entsendet zwei professionelle Techniker, um vor Ort Anleitung zu geben (einschließlich Gerätepositionierung und -kalibrierung sowie Anschluss von Rohrleitungen/Leitungen); die Inbetriebnahme der Geräte wird vollständig von uns übernommen (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungsprüfung); 3 Tage kostenlose professionelle Schulung wird angeboten (umfasst Gerätebedienung, Parametereinstellungen, tägliche Wartung und Fehlerbehebung), um sicherzustellen, dass die Bediener im Umgang mit Großgeräten geschult sind.

4) Fernwartung: Unterstützt Fernfehlersuche über Computer, System-Upgrades und Anleitungen zur Konfiguration modularer Lösungen, um technische Probleme während der Nutzung schnell zu lösen und Ausfallzeiten zu minimieren.9. FAQ

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit? A: Wir unterstützen kleine Testbestellungen von 1 Stück für Lagerprodukte.

F: Wie kann ich mehr über die Produkte erfahren? A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen unser elektronisches Musterbuch zu.

F: Was sind Ihre Zahlungsbedingungen? A: Normalerweise 30% T/T Anzahlung, Zahlung vor Versand.

F: Was ist die Lieferzeit für meine Bestellungen?

A: Die Produktionszeit für Dynamometer beträgt 6-8 Wochen, die Produktionszeit für Sensoren beträgt 2-3 Wochen, für andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung für den Prüfstand?
A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden mit Ihnen über den detaillierten Plan kommunizieren.
F: Kann ich Ihre Fabrik besuchen?
A: Sicher, Sie sind jederzeit herzlich zu einem Besuch eingeladen.
