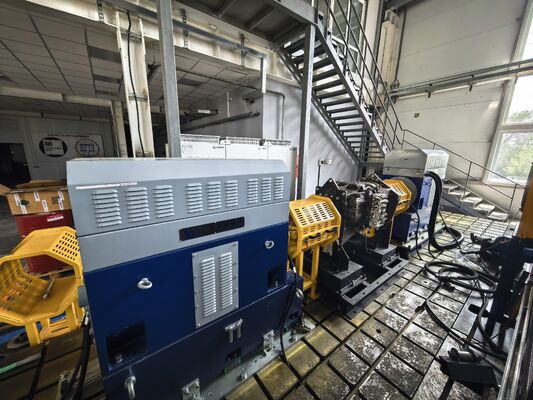

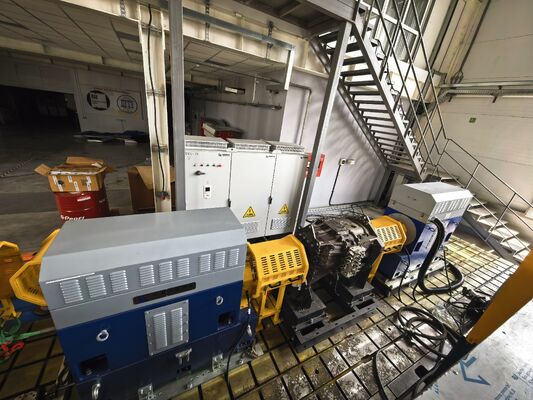

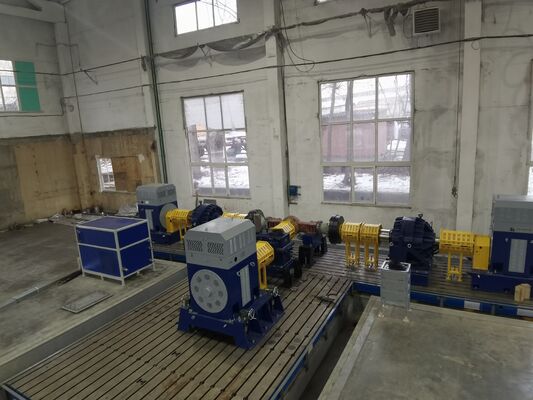

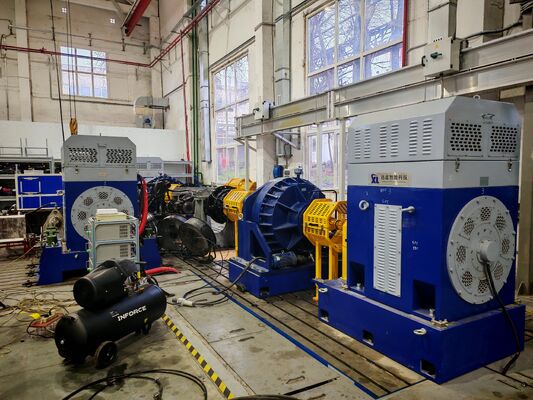

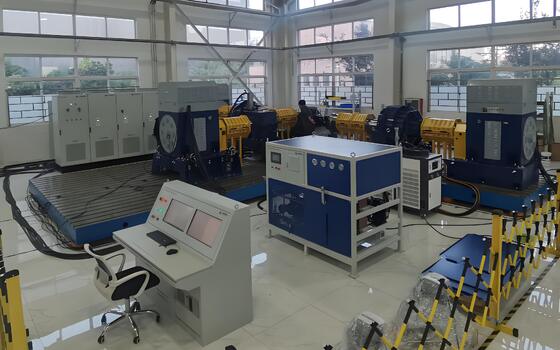

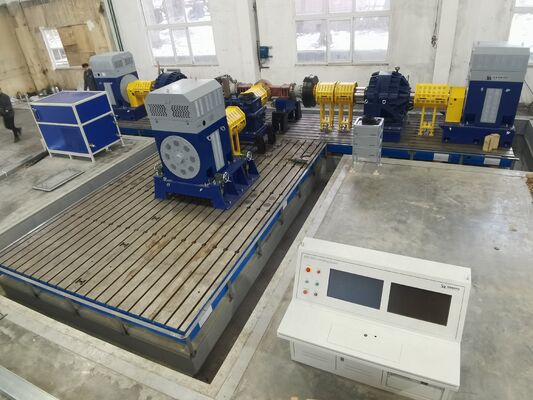

SSCD500-1500/3800 Dynamometerprüfstand für Getriebe
1. SSCD500-1500/3800 Getriebe Typ Dynamometer Prüfbank Systemübersicht
Das Prüfstandsystem SSCD500-1500/3800 ist eine professionelle integrierte Prüfplattform, dieÜbertragungs von Baumaschinen der Klasse 500 kW, schweren Nutzfahrzeugen und SpezialfahrzeugenDas System integriert Kernkomponenten wie Antriebsdynamometer, Lastdynamometer, Getriebe, hochpräzisen Drehmomentsensor, Variable Frequency Inverter System,intelligente Mess- und Steuerungseinheit, Mehrkanal-Datenerfassungsmodul, Kühl- und Schmiersystem und kann Voll-Szenario-Tests wie Kalibrierung der Übertragungseffizienz, Erfassung der Übertragungseffizienz,Prüfung der Langlebigkeit bei Müdigkeit, Zuverlässigkeitsprüfung usw. Er bietet eine hochpräzise und hochstabile Prüfbankunterstützung für das Forschungs- und Entwicklungsdesign,Produktionsqualitätsprüfung und Typgenehmigung von schwerlastfähigen Übertragungssystemen.
2. SSCD500-1500/3800 Übertragungstyp Dynamometer Prüfbank System Kernkomponente Beschreibung
| Name der Komponente |
KernTEchtzeitPArametern |
Marke |
| Das Antriebsdynamometer SSCD500-1500/3800 |
Nennleistung 500 kW; Nenndrehmoment 3183Nm; Nenngeschwindigkeit 1800rpm, Höchstgeschwindigkeit 3800rpm; Unterstützt konstantes Drehmoment, konstante Geschwindigkeit, konstante Leistung geschlossene Schleife Steuerung; Dynamische Reaktionszeit ≤10ms |
Seelong |
| Das SSCD500-1500/3800 Lastdynamometer |
Nennleistung 500 kW; Nenndrehmoment 3183Nm; Nenngeschwindigkeit 1800rpm, Höchstgeschwindigkeit 3800rpm; Drehmomentregelgenauigkeit ≤± 0,05%FS; Wärmeabbau im Wasserkühlzyklus |
Seelong |
| Getriebe |
Verminderungsquote 1:3.0; Nenn-Ausgangsdrehmoment ≥ 9000Nm; Eingangsgeschwindigkeit 1800rpm, Ausgangsgeschwindigkeit 600rpm; Drei-stufige Festzähnen-Flächenantriebsstruktur; Druckschmierung; Hohe Koaxiegenauigkeit; Betriebslärm ≤ 75dB |
Seelong |
| Hochpräzise Drehmomentflansche |
Bereich 0-6000 Nm /0-10000 Nm optional; Messgenauigkeit 0,05% FS; Rotationsgeschwindigkeit Auflösung 0,1 Rpm; Dynamische Reaktionsgeschwindigkeit ≤1 ms |
HBM |
| Variable Frequenzumrichter-System |
ABB ACS880-Serie, Eingabe dreiphasiger AC380V-480V; Betriebsfrequenz 50-60Hz; Verwenden Sie direkte Drehmomentsteuerungstechnologie; Es verfügt über mehrere Sicherheitsschutzvorrichtungen gegen Überstrom,Überspannung und Überhitzung |
ABB |
| XLP-2000 Intelligentes Mess- und Steuerungssystem |
Ausgestattet mit einem Industriecomputer IPC710, einem I7-Prozessor, einem 32G-Speicher, einem 1T-Solid-State-Laufwerk; mit einer speziellen Mess- und Steuerungssoftware ausgestattet;Unterstützung der individuellen Bearbeitung von Arbeitsbedingungen und automatischer Berichtsausgabe |
Seelong |
| Datenerfassungssystem |
Integrierte Temperatur-, Vibrations- und Rauschmessmodule; Temperaturmessbereich von -40 bis 200 °C, Genauigkeit ±0,5 °C; Vibrationsmessband: 10Hz-10kHz |
Seelong |
| Verstellbarer Aufstellsockel |
Mittelhöhenanpassung 250-650 mm; Nennlastkapazität ≥1500 kg; Installationsflachheit ≤0,02 mm/m |
Seelong |
| Stahlplatten mit hoher Steifigkeit |
HT300-Material, Zugfestigkeit ≥ 350 MPa; Honighalsschlagdämpfende Struktur; Flachheitsfehler ≤ 0,02 mm/m |
Seelong |
| Hochlastkopplungen |
Höchstkompatible Drehzahl ≥ 6000 Rpm; Nenndrehmoment ≥ 10.000 Nm; elastische Pufferkonstruktion; verschleißfestes und korrosionsbeständiges Material |
Seelong |
| Sicherheitsschutzdeckel |
Vollständig geschlossene Schutzanlage; Verriegelung mit der Ausrüstung zur automatischen Abschaltung; eingebaute Schalldämpfer und Geräuschminderung |
Seelong |
| Industrie-Kühler |
Abgleich 500 kW Systemkühlleistung; Temperatursteuerungsgenauigkeit ±2 °C; Doppelkühlkreise, kompatibel mit dem Prüfdynamometer bzw. dem Getriebe |
Seelong |
| Automatische Schmierölstation |
Versorgungsdruck 0,3-0,6 MPa; Einstellbarer Durchfluss; Öltemperaturregelung 30-60 °C; eingebaute Ölfiltrations- und Ölpegelalarmfunktion |
Seelong |
3. SSCD500-1500/3800 500 kW elektrische Dynamometer technische Parameter
| Parameterkategorien |
Technische Indikatoren |
| Nennleistung des Antriebsdynamometers |
500 kW |
| Nenndrehmoment des Antriebsdynamometers |
3183Nm |
| Nenngeschwindigkeit des Antriebsdynamometers |
1800 Dreh/min |
| Verhältnis der Getriebe |
1:3.0 |
| Maximales Ausgangsdrehmoment |
≥ 9000Nm |
| Nenngeschwindigkeit |
600 Rpm |
| Steuerungsgenauigkeit des Drehmoments des Lastdynamometers |
0.05% FS |
| Drehmomentbereich des Flansches |
0-10000Nm |
| Messgenauigkeit der Drehmomentflansche |
00,05% FS |
| Eintrittsspannung des Wechselstromumrichtersystems |
Dreiphasige AC380V-480V |
| Höhenanpassungsbereich für die Zentralhöhe der Montagebasis |
250 bis 650 mm |
| Nennlast auf der Montagestelle |
≥ 1500 kg |
| Stahlplatten aus Guss |
HT300 |
4.SSCD500-1500/3800 Getriebe Typ Dynamometer Prüfbank System Hauptvorteile
1) Hohe Drehmomentleistung bei schweren Prüfbedingungen
Ausgestattet mit einem 500 kW Antriebs- und Last-Doppeldynamometer, gepaart mit einem 1:3.0-Getriebe, das System-Ausgangsdrehmoment übersteigt 9000Nm und entspricht perfekt den Anforderungen an die Prüfung von Getrieben für Baumaschinen, Schwerlastwagen bei niedrigen Geschwindigkeiten und hohem Drehmoment,und Gelände-Bergbaufahrzeuge.
2) Hochgenaue Messungen sorgen für zuverlässige Prüfdaten
Mit importierten hochpräzisen Drehmomentflanschen von HBM, Messgenauigkeit bis 0,05% FS, schneller dynamischer Reaktion, kombiniert mit professioneller Leistungsanalyse und mehrdimensionaler Datenerfassung,die wichtigsten Parameter wie Drehmoment genau erfassen, Leistung, Temperatur, Vibration usw.
3) Stabil und langlebig mit Unterstützung von Langzeit-Haltbarkeitsprüfungen
Das Wechselrichtersystem ist der ABB ACS880-Serie, verfügt über direkte Drehmomentsteuerungstechnologie, große Spannungsanpassungsfähigkeit, mehrere elektrische Schutzvorrichtungen und kann 7× 24-Stunden kontinuierliche Langlebigkeitstests erfüllen,mit ausgezeichneter Betriebsstabilität der Ausrüstung.
4) Der Reduktor hat eine robuste Struktur und eine lange Lebensdauer
Drei-stufige Übertragung der harten Zahnoberfläche, Zwangsschmierung, hochpräzise Koaxialkonstruktion, reibungsloser Betrieb unter hohem Drehmoment, geringer Lärm, minimale Abnutzung,und keine häufige Wartung für den langfristigen Gebrauch erforderlich.
5) Intelligente Steuerung vereinfacht Prüfvorgänge
Das Mess- und Steuerungssystem XLP-2000 kann Prüfbedingungen anpassen, den Betriebszustand in Echtzeit überwachen, Daten automatisch speichern und Prüfberichte erstellen.Das Schmier- und Kühlsystem steuert automatisch die Temperatur und bietet einen vollständigen intelligenten Schutz.
5.SSCD500-1500/3800 Getriebe Typ Dynamometer Prüfbank Anwendungsbereiche
1) Schwere NutzfahrzeugeÜbertragungPrüfungen: Prüfstandsprüfungen für Leistung, Effizienz, Haltbarkeit und Zuverlässigkeit von Getrieben für schwere Lkw, Busse, Sammler usw.
2) Baumaschinen und Spezialfahrzeugprüfungen: Prüfungen der Getriebeanlage für Ladegeräte, Bagger, Bergbaumaschinen und Geländefahrzeuge.
3)AntriebssystemSystemforschung und -entwicklung: Produktforschung und -entwicklung, Parameterübereinstimmung und Prüfstandsertifizierung für Getriebehersteller und Forschungsinstitute.
4) Qualitätskontrolle in der Fabrik: Überprüfung der Getriebesysteme außerhalb der Anlage, Überprüfung der Dichtung, Betriebsprüfung ohne Last/Last, Überprüfung der Schichtleistung.
6.SSCD500-1500/3800 Übertragungstyp Dynamometer Prüfbank Referenznormen für das System
QC/T 568-2019 Prüfmethoden für Automobilgetriebe
QC/T 569-2019 Bewertungskriterien für Prüfstand für Automobilgetriebe
QC/T 533-2020 Prüfmethoden für Fahrzeugantriebsachsen
QC/T 534-2020 Bewertungskriterien für den Prüfstand für Fahrzeugantriebsachsen
GB/T 23920-2024 "Achse für Baumaschinen"
JB/T 5929-1991 Prüfverfahren für die Zuverlässigkeit von Antriebsachsen für Baumaschinen
JB/T 10634-2023 "Elektrisches Dynamometer"
7.Übertragungstyp Dynamometer Prüfbank System Modellliste
|
Modell
|
Nennleistung (kW)
|
Nenndrehmoment (Nm)
|
Nenngeschwindigkeit (rpm)
|
Höchstgeschwindigkeit (rpm)
|
Konstante Leistungsbereiche (umdrehungen pro Minute)
|
Dauerdrehmomentbereich (rpm)
|
Drehmomentmessgenauigkeit
(% FS)
|
|
SSCD15-1000/4500
|
15
|
143
|
1000
|
4500
|
1000 bis 4000
|
0 bis 1000
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
22
|
210
|
1000
|
4500
|
1000 bis 4000
|
0 bis 1000
|
0.05
|
|
SSCD30-1000/4500
|
30
|
286
|
1000
|
4500
|
1000 bis 4000
|
0 bis 1000
|
0.05
|
|
SSCD45-1000/4000
|
45
|
430
|
1000
|
4000
|
1000 bis 3800
|
0 bis 1000
|
0.05
|
|
SSCD60-1000/4000
|
60
|
573
|
1000
|
4000
|
1000 bis 3800
|
0 bis 1000
|
0.05
|
|
SSCD75-1000/4000
|
75
|
716
|
1000
|
4000
|
1000 bis 3800
|
0 bis 1000
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
90
|
859
|
1000
|
3500
|
1000 bis 3000
|
0 bis 1000
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
110
|
1050
|
1000
|
3500
|
1000 bis 3000
|
0 bis 1000
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
160
|
1528
|
1000
|
3500
|
1000 bis 3000
|
0 bis 1000
|
0.05
|
|
SSCD200-1000/3300
|
200
|
1910
|
1000
|
3300
|
1000 bis 2600
|
0 bis 1000
|
0.05
|
|
SSCD250-1000/3300
|
250
|
2387
|
1000
|
3300
|
1000 bis 2600
|
0 bis 1000
|
0.05
|
|
Die Daten sind in der Tabelle 1 aufgeführt.
|
300
|
2865
|
1000
|
3300
|
1000 bis 2600
|
0 bis 1000
|
0.05
|
|
SSCD30-1500/5000
|
30
|
191
|
1500
|
5000
|
1500 bis 5000
|
0-1500
|
0.05
|
|
SSCD45-1500/5000
|
45
|
286
|
1500
|
5000
|
1500 bis 5000
|
0-1500
|
0.05
|
|
SSCD60-1500/5000
|
60
|
382
|
1500
|
5000
|
1500 bis 5000
|
0-1500
|
0.05
|
|
SSCD90-1500/5000
|
90
|
573
|
1500
|
5000
|
1500 bis 5000
|
0-1500
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
132
|
840
|
1500
|
4500
|
1500 bis 4500
|
0-1500
|
0.05
|
|
SSCD160-1500/4500
|
160
|
1019
|
1500
|
4500
|
1500 bis 4500
|
0-1500
|
0.05
|
|
SSCD200-1500/4000
|
200
|
1273
|
1500
|
4000
|
1500 bis 4000
|
0-1500
|
0.05
|
|
SSCD250-1500/4000
|
250
|
1592
|
1500
|
4000
|
1500 bis 4000
|
0-1500
|
0.05
|
|
Die Daten sind in der Tabelle 1 aufgeführt.
|
300
|
1910
|
1500
|
3800
|
1500 bis 3800
|
0-1500
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
315
|
2005
|
1500
|
3800
|
1500 bis 3800
|
0-1500
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
350
|
2228
|
1500
|
3800
|
1500 bis 3800
|
0-1500
|
0.05
|
|
Die Daten sind in der Tabelle 1 aufgeführt.
|
400
|
2546
|
1500
|
3800
|
1500 bis 3800
|
0-1500
|
0.05
|
|
SSCD450-1500/3800
|
450
|
2865
|
1500
|
3800
|
1500 bis 3800
|
0-1500
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
500
|
3183
|
1500
|
3800
|
1500 bis 3800
|
0-1500
|
0.05
|
|
Einheitliche Datenbank (SSCD)
|
560
|
3565
|
1800
|
3800
|
1500 bis 3800
|
0-1500
|
0.05
|
Unterstützt maßgeschneiderte Dienstleistungen: Geschwindigkeitsbereich, Drehmomentbereich, Testsoftwarefunktionen und spezielle Umgebungsanpassungslösungen können nach Bedarf angepasst werden.
8Lieferung und Kundendienst
Lieferdienstleistungen
1) Standardmodelle: Schiffe innerhalb von 90 Tagen (einschließlich Vorprüfungen vor der Lieferung, um eine schnelle Installation bei der Ankunft zu gewährleisten).
2) Maßgeschneiderte Modelle: Lieferung in 90-120 Tagen, umfasst internationale Logistik und Vertrieb in die wichtigsten Regionen der Welt einschließlich Europa, Amerika, Südostasien,und dem Nahen Osten (Schiff- / Landtransportmöglichkeiten verfügbar), einschließlich der sicheren Verpackung und der feuchtigkeits- und rostfesten Behandlung).
3) Unterstützende Dienstleistungen: Wir liefern vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse,und ein spezieller Logistikspezialist wird den gesamten Prozess überwachen, um bei der Zollabfertigung zu helfen und die sichere und rechtzeitige Lieferung großer Ausrüstungsgegenstände an den Standort sicherzustellen..
Unterstützung nach dem Verkauf
1) Garantieverpflichtung:Einjährige Garantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslange Wartung; kostenlose Fehlersuche und Reparatur während der Garantiezeit, ohne Schäden durch menschliches Versagen.
2) Technische Unterstützung:24/7 zweisprachiger Service (Englisch und Chinesisch), Antwortzeit ≤ 4 Stunden
3) Installations-, Inbetriebnahme- und Ausbildungsleistungen: Der Benutzer ist für die Grundinstallation vor Ort verantwortlich. Seelong wird zwei professionelle Techniker entsenden, die die Anleitung vor Ort (einschließlich Positionierung und Kalibrierung der Ausrüstung,und Spezifikationen für Rohrleitungen/Leitungsanbindungen)Die Ausrüstung wird vollständig von uns in Betrieb genommen (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungsprüfung).3 Tage kostenlose Berufsausbildung im Betrieb werden angeboten (einschließlich Betrieb von Geräten), Parameter-Einstellungen, tägliche Wartung und Fehlerbehebung) um sicherzustellen, dass die Bediener in der Nutzung von Großgeräten geschickt sind.
4) Ferndienst: Unterstützt Remote-Debugging über Computer, System-Upgrades und modulare Lösungskonfigurationsanleitung, schnell technische Probleme während der Nutzung zu lösen und Ausfallzeiten zu minimieren.
