SSCH37-4500-18000 37kW Neue Energiemotortest-Dynamometer-System
1. SSCH37-4500-18000 37kW Neue Energiemotortest-Dynamometer-Systemkonfigurationsspezifikation
| Name der Komponente |
Kernspezifikationen |
Marke |

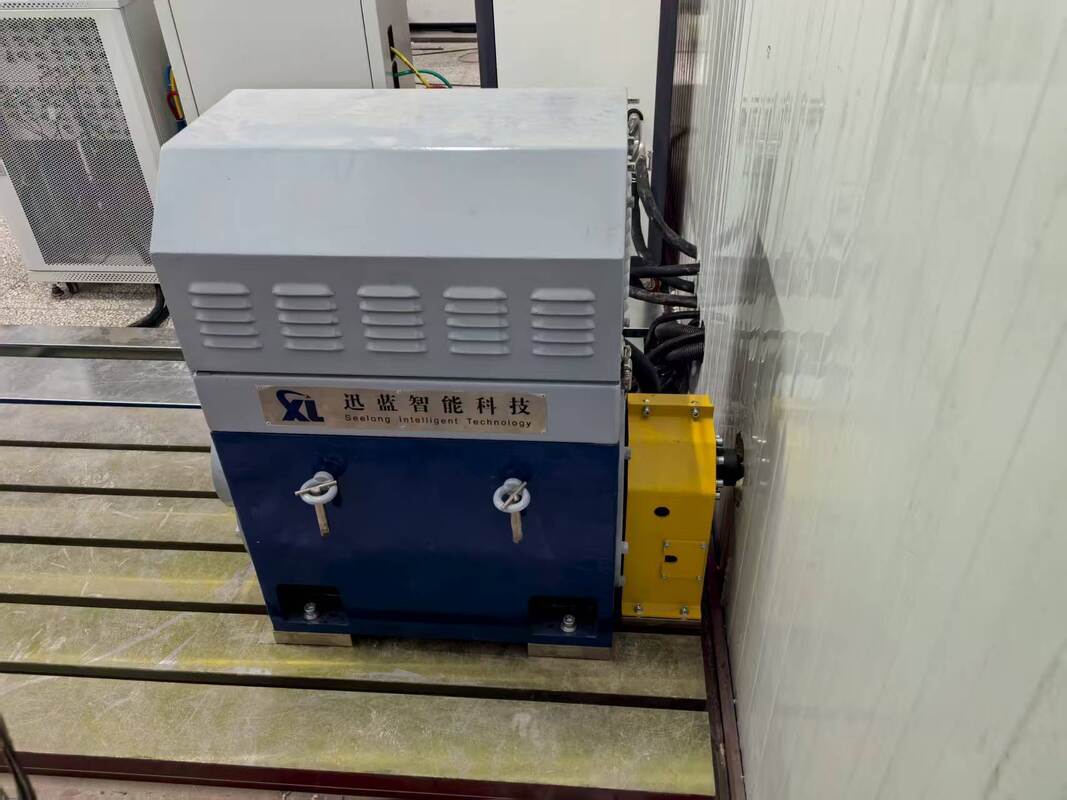

| Elektrische Dynamometer |
Nennleistung: 37 kW; Nenngeschwindigkeit: 4500 U/min; Nenndrehmoment: 79 Nm; Höchstgeschwindigkeit: 18000 U/min; Wasserkühlung (Durchfluss ≥ 15 L/min, geeignet für kleine und mittlere Wärmeabbauanforderungen) |
Seelong |
| Drehmomentflansche |
Messbereich: 0-200 Nm; Signalleistung: 4-20 mA; Genauigkeit: 0,2% FS; Wiederholungsfehler: ≤0,2 % FS |
HBM |

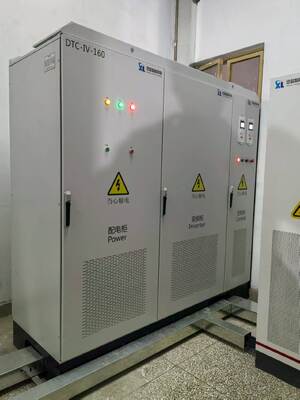

| Variable Frequenzumrichter-System |
Eingangsspannung: dreiphasiges Wechselstrom 380V±10%; Frequenz: 50-60Hz; Überstromschutzwert: 1,5 Mal Nennstrom (geeignet für Nennleistung von 37 kW) |
ABB |
| Mess- und Steuerungssystem XLM-1000 |
Zu den Kommunikationsschnittstellen gehören EtherCAT (≤1 ms) /RS485, die eine präzise Messung und Steuerung von kleinen und mittleren Leistungsmotoren ermöglichen. |
Seelong |
| Datenerfassungssystem |
integrierte Vibrationserfassungseinheit, Temperaturerfassungseinheit, analoge Eingabeerfassungseinheit und digitale Eingabeerfassungseinheit,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,. |
Seelong |
| Leistungsanalysator |
Spannung 0-800V; Strom 0-200A; Harmonie 0-50; Datenaktualisierungsrate 10 ms, die den Anforderungen an die Messung elektrischer Parameter von 37 kW entspricht. |
Seelong |
| Simulator für Batterien |
Ausgangsspannung 200-600V; Ausgangsstrom 0-150A, geeignet für Stromversorgungsszenarien von kleinen und mittleren Leistungsmotoren. |
Seelong |
| Koppeln |
Diaphragmenstruktur; Nenndrehmoment 250 Nm; zulässige Drehzahl 20.000 U/min (anpassbar an Drehzahlanforderungen bis zu 18.000 U/min), Drehmoment auf 37 kW Nennleistung. |
Seelong |
| Schutzdeckel |
Q235 Stahlplattenmaterial (3 mm dick); Sicherheitsschließvorrichtung (Antwort ≤ 0,1 s), Ausgleichsschutz und einfache Bedienung. |
Seelong |
| mit einer Breite von nicht mehr als 20 mm |
Hergestellt aus HT300-Material (Zugfestigkeit ≥ 300 MPa); Flachplattenabmessungen 1800 mm × 1200 mm × 180 mm (Länge × Breite × Dicke), geeignet für die Installation von Geräten mit kleiner und mittlerer Leistung. |
Seelong |
| Motorhalter |
200-400 mm Höhenanpassung des Motorenzentrums; kompatibel mit Motoren mit einem Durchmesser von 80-200 mm, die den Größenbereich von 37 kW Motoren abdecken. |
Seelong |
2. SSCH37-4500-18000 37kW elektrisches Dynamometer technische Parameter
| Parameterkategorien |
Technische Indikatoren |
| Hersteller von Motoren |
Seelong |
| Nennleistung |
37 kW |
| Nenndrehmoment |
79Nm |
| Nenngeschwindigkeit |
4500 Rpm |
| Höchstgeschwindigkeit |
18000 Dreh/min |
| Konstantes Drehmoment im Drehzahlbereich |
0 bis 4500 Rpm |
| Konstante Leistungsgeschwindigkeitsspanne |
4500 bis 15000 Rpm |
| Modell des Drehmomentsensors |
T40B (HBM) |
| Drehmomentsensorbereich |
0-200Nm |
| Genauigkeitsgrad |
00,2% FS |
3. SSCH37-4500-18000 37kW Neue Energiemotortest-Dynamometer-System Vorteile
1) Hochgenaue Prüfung:Die Kernkomponenten erzielen eine FS-Genauigkeit von 0,2%, die Drehzahlregelung beträgt ±1 Rpm und die Datenwiederholbarkeit ist ausgezeichnet.
2) Kompatibilität mit einem breiten Spektrum:Drehzahl von 0-18000 Rpm + Drehmoment von 0-200 Nm, breiter konstanter Leistungsbereich von 4500-15000 Rpm, perfekt geeignet für den Hochgeschwindigkeitsbetrieb von Fahrzeugen der Mikro-Neuen-Energie-Klasse mit 37 kW,kleine Industrieanlagen, und tragbare Energiespeichermotoren.
3) Schnelle dynamische Reaktion:Das Frequenzumrichtersystem hat eine Reaktionszeit von 5 ms und simuliert die realen Betriebsbedingungen von Leichtgeräten wie Starten, Beschleunigen und plötzliche Laständerungen genau.und ist besonders geeignet für dynamische Leistungstests in Hochgeschwindigkeitsbetriebsszenarien.
4) Umfassende Datenerfassung:Gleichzeitig erfasst wichtige Parameter wie Vibration, Temperatur, Spannung / Strom / Harmonik,und erfasst alle Kernleistungsdaten von Klein- und Mittelleistungsmotoren bei Hochgeschwindigkeitsbetrieb ohne Auslass.
5) Hohe Sicherheitssicherung:Q235 Stahlplattenschutzdeckel + HT300 hochsteife Platte, gekoppelt mit 0,1 Sekunden schnellen Sicherheitsverriegelung, verstärkter Schutz für Hochgeschwindigkeitsbetriebsszenarien von 18000 Rpm,zur Beseitigung der Prüfrisiken von Leichtgeräten, während gleichzeitig eine einfache Bedienung gewährleistet wird.
6) Hocheffizientes Prüfverfahren:Die automatisierte Bedienung reduziert den manuellen Eingriff mit einem Prüfzyklus von ≤ 20 Minuten für einen einzelnen kleinen Motor und verbessert die Effizienz der FuE und der Qualitätskontrolle von kleinen Chargen erheblich.und Anpassung an die Anforderungen an die schnelle Tests von Hochgeschwindigkeitsmotoren.
4. SSCH37-4500-18000 37kW Neue Energiemotortest-Dynamometer-System typische Anwendungen
1) MiniaturnEuhENervositätvSchleimdReviermVermittler:Adaptiert für Miniatur-Antriebsmotoren für Elektrofahrzeuge der 37 kW-Klasse wie Wuling Hongguang MINIEV und Changan Lumin,Abschluss umfassender Prüfungen in allen Dimensionen einschließlich Hochgeschwindigkeitsleistung, schnelle Energieeffizienzkurven, dynamische Reaktionsfähigkeit und Haltbarkeit, einschließlich der Prüfung von FuE und der Qualitätsprüfung der Massenproduktion.
2) Motoren für kleine Industrieanlagen:Die Prüfung der Belastungswirksamkeit und der Zuverlässigkeit des Dauerbetriebs bei hohen Geschwindigkeiten erfolgt bei Hochgeschwindigkeitsgeräten der Klasse 37 kW, wie kleinen Hochgeschwindigkeitswasserpumpen, Hochgeschwindigkeitsventilatoren,mit einer Leistung von mehr als 10 W und, die zu energieeinsparenden Renovierungen und Hochgeschwindigkeits-Aufbauten in der leichten Industrie beitragen.
3) Mobilmotor für Energiespeichersysteme:Der Schwerpunkt liegt auf der Überwachung von Temperaturänderungen, Vibrationsamplitude, and range stability of the high-speed motor (the motor that powers the portable energy storage power supply) to ensure the safety performance of outdoor energy storage devices under high-speed operation.
4) Forschung und Entwicklung und Qualitätskontrolle:Einheitlich mit den Normen GB/T 18488-2015 und GB/T 1032-2012, die die Leistungsüberprüfung und die Qualitätsprüfung von neuen 37 kW-Hochgeschwindigkeitsmotoren für die Massenproduktion in kleinen Chargen unterstützen,Erfüllung der Konformitätsanforderungen unter Hochgeschwindigkeitsbetriebsbedingungen.
5) Forschung und Lehre:Bietet eine kleine Hochgeschwindigkeitsmotorleistungstestplattform für Universitäten und Forschungseinrichtungen, die für Hochgeschwindigkeitsmotorforschungsprojekte und Lehrdemonstrationen der Klasse 37 kW geeignet ist.und einfach zu bedienen.
5. 37kW Neue Energiemotortest-Dynamometer-Bench-System-Referenznormen
1) GB/T 18488.1-2015 Antriebsmotor für Elektrofahrzeuge - Teil 1: Technische Anforderungen
2) GB/T 18488.2-2015 Antriebsmotor für Elektrofahrzeuge
3) GB/T 1032-2012 Prüfverfahren für Dreiphasen-Induktionsmotoren
4) GB/T 28046.3-2011 StraßenfahrzeugeUmweltbedingungen und Prüfungen für elektrische und elektronische GeräteTeil 3: Mechanische Belastungen
6. Modellliste des Motorprüfdynamometer-Systems
| Modell |
Nennleistung (kW) |
Nenndrehmoment (Nm) |
Nenngeschwindigkeit (rpm) |
Höchstgeschwindigkeit (rpm) |
Konstante Leistungsbereiche (umdrehungen pro Minute) |
Dauerdrehmomentbereich (rpm) |
Drehmomentmessgenauigkeit
(% FS)
|
| Der Wert der Vermögenswerte wird in den folgenden Zahlen angegeben: |
30 |
64 |
4500 |
18000 |
4500 bis 15000 |
0-4500 |
0.05/0.1/0.2 |
| Der Wert des Zinssatzes ist zu berücksichtigen, wenn der Zinssatz nicht überschritten ist. |
37 |
79 |
4500 |
18000 |
4500 bis 15000 |
0-4500 |
0.05/0.1/0.2 |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt, sofern sie nicht mehr als die in Artikel 4 Absatz 1 Buchstabe a genannten Risikopositionen darstellen. |
45 |
95 |
4500 |
18000 |
4500 bis 15000 |
0-4500 |
0.05/0.1/0.2 |
| Der Wert der Vermögenswerte wird in den folgenden Zahlen angegeben: |
55 |
132 |
4000 |
15000 |
4500 bis 15000 |
0-4000 |
0.05/0.1/0.2 |
| Der Wert des Zinssatzes ist zu berücksichtigen, wenn der Zinssatz nicht überschritten ist. |
60 |
143 |
4000 |
15000 |
4000 bis 15000 |
0-4000 |
0.05/0.1/0.2 |
| Der Wert des Zinssatzes wird nach Maßgabe der in Anhang I der Verordnung (EU) Nr. 575/2013 genannten Methode berechnet. |
90 |
215 |
4000 |
15000 |
4000 bis 15000 |
0-4000 |
0.05/0.1/0.2 |
| Der Wert des Zinssatzes wird nach Maßgabe des Zinssatzes des Zinssatzes berechnet. |
110 |
263 |
4000 |
15000 |
4000 bis 15000 |
0-4000 |
0.05/0.1/0.2 |
| Der Wert des Zinssatzes wird nach Maßgabe des Zinssatzes des Zinssatzes berechnet. |
132 |
315 |
4000 |
15000 |
4000 bis 15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
4000 bis 15000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000 bis 12000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000 bis 12000 |
0-4000 |
0.05/0.1/0.2 |
| Nichtverbindliche Verbindlichkeiten |
300 |
716 |
4000 |
10000 |
4000 bis 10000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000 bis 10000 |
0-4000 |
0.05/0.1/0.2 |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000 bis 10000 |
0-4000 |
0.05/0.1/0.2 |
Unterstützt maßgeschneiderte Dienste: Geschwindigkeitsbereich, Drehmomentbereich, Prüfsoftwarefunktionen und spezielle Umgebungsanpassungslösungen können je nach Anforderung angepasst werden.
7Lieferung und Kundendienst
Lieferdienstleistungen
1) Standardmodells: Schiffe innerhalb von 90 Tagen (einschließlich Vorprüfungen vor der Lieferung, um eine schnelle Installation bei der Ankunft zu gewährleisten).
2) Individuelle Modelle: Lieferung in 90-120 Tagen, umfasst internationale Logistik und Vertrieb in die wichtigsten Regionen der Welt einschließlich Europa, Amerika, Südostasien,und dem Nahen Osten (Schiff- / Landtransportmöglichkeiten verfügbar), einschließlich der sicheren Verpackung und der feuchtigkeits- und rostfesten Behandlung).
3) Dienstleistungen zur Unterstützung: Wir liefern vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse,und ein spezieller Logistikspezialist wird den gesamten Prozess überwachen, um bei der Zollabfertigung zu helfen und die sichere und rechtzeitige Lieferung großer Ausrüstungsgegenstände an den Standort sicherzustellen..
Unterstützung nach dem Verkauf
1) GewährleistungcVerzicht: 1-Jahresgarantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslange Wartung; kostenlose Fehlersuche und Reparatur während der Garantiezeit, ohne Schäden durch menschliches Versagen.
2) Technische Unterstützung: 24/7 zweisprachiger Service (Englisch und Chinesisch), Antwortzeit ≤ 4 Stunden
3) Installations-, Inbetriebnahme- und Ausbildungsleistungen: Der Benutzer ist für die Grundinstallation vor Ort verantwortlich. Seelong entsendet zwei professionelle Techniker, die die Anleitung vor Ort (einschließlich Positionierung und Kalibrierung der Ausrüstung,und Spezifikationen für Rohrleitungen/Leitungsanbindungen)Die Ausrüstung wird vollständig von uns in Betrieb genommen (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungsprüfung).3 Tage kostenlose Berufsausbildung im Betrieb werden angeboten (einschließlich Betrieb von Geräten), Parameter-Einstellungen, tägliche Wartung und Fehlerbehebung) um sicherzustellen, dass die Bediener in der Verwendung von Großgeräten geschickt sind.
4) Ferndienst: Unterstützt Remote-Debugging über Computer, System-Upgrades und modulare Lösungskonfigurationsanleitung, schnell technische Probleme während der Nutzung zu lösen und Ausfallzeiten zu minimieren.
8. häufig gestellte Fragen
F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen eine kleine Bestellung von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie ist Ihre Zahlungsfrist?
A: Normalerweise 40% T/T Anzahlung, vollständig vor der Lieferung bezahlen.
F: Wie lange dauert die Lieferzeit für meine Bestellungen?
A: Der Produktionszyklus von Dynamometern beträgt 6-8 Wochen, der Produktionszyklus von Sensoren beträgt 2-3 Wochen, andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung der Prüfbank?
A: Lassen Sie uns Ihre E-Mail, unser technisches Personal wird sich mit Ihnen über den detaillierten Plan in Verbindung setzen.
F: Kann ich Ihre Fabrik besuchen?
A: Natürlich, Sie sind immer willkommen.
9Unsere Zertifikate.
