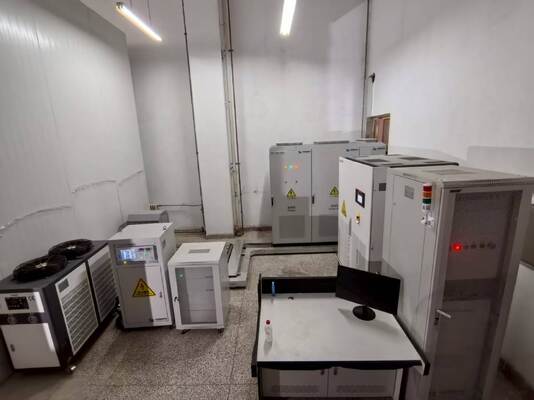

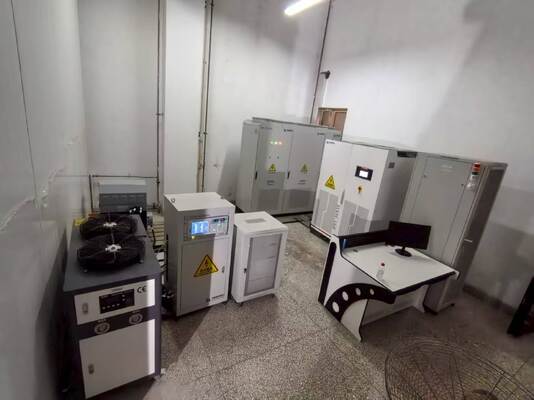

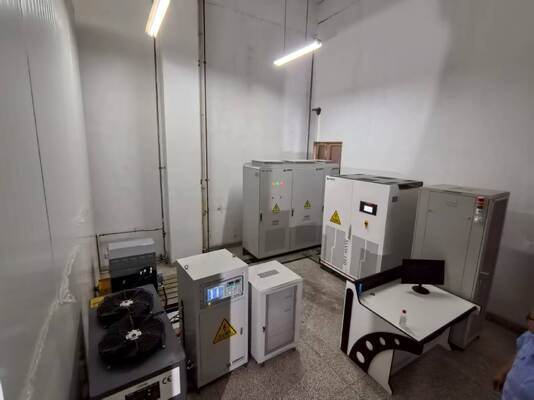

SSCH132-4000-15000 132kW Neumotor-Prüfstandsystem für neue Energien
1. Komponentenbeschreibung des 132kW Neumotor-Prüfstandsystems für neue Energien
| Komponentenname |
Kernspezifikationen |
Marke |

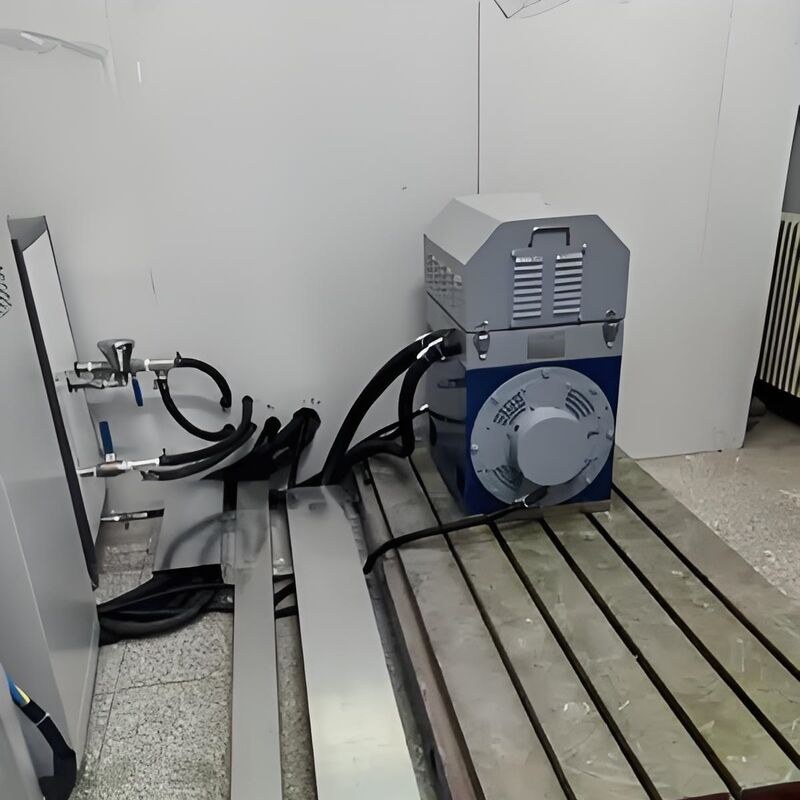

| Elektrodynamometer |
Leistung: 132 kW; Nenndrehzahl: 4000 U/min; Nenndrehmoment: 315 Nm; Maximale Drehzahl: 15000 U/min; Wasserkühlung (Durchflussrate ≥ 20 l/min) |
Seelong |
| Drehmomentflansch |
Messbereich: 0-500 Nm; Signalausgang: 4-20 mA; 0,2 % FS; Wiederholgenauigkeit: ≤0,2 % FS |
HBM |

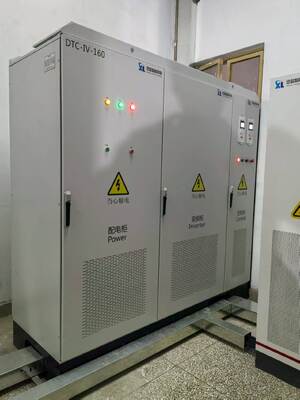

| Frequenzumrichter-System |
Eingangsspannung: dreiphasig AC 380V±10%; Frequenz: 50-60 Hz; Überstromschutzwert: 1,5-facher Nennstrom. |
ABB |
| XLM-1000 Mess- und Steuerungssystem |
Kommunikationsschnittstelle: EtherCAT (≤1ms) / RS485 |
Seelong |

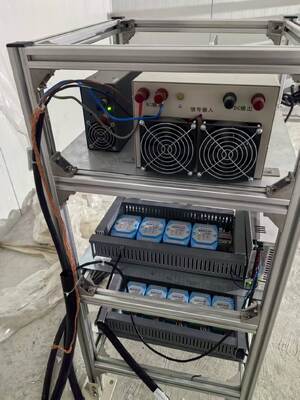

| Datenerfassungssystem |
Es umfasst eine Schwingungserfassungseinheit, eine Temperaturerfassungseinheit, eine analoge Eingangserfassungseinheit und eine digitale Eingangserfassungseinheit. |
Seelong |
| Leistungsanalysator |
Spannung 0-1000V; Strom 0-500A; Oberschwingungen 0-50; Datenaktualisierungsrate 10ms |
Seelong |
| Batteriesimulator |
Ausgangsspannung 200-800V; Ausgangsstrom 0-400A |
Seelong |
| Kupplung |
Membrankupplung, Nenndrehmoment 500 Nm, zulässige Drehzahl 18000 U/min |
Seelong |
| Schutzabdeckung |
Material: Q235 Stahlplatte, 3 mm dick, mit Sicherheitsverriegelungsvorrichtung (Ansprechzeit ≤0,1 s). |
Seelong |
| Gusseisenplatte |
Material: HT300 (Zugfestigkeit ≥300 MPa) Abmessungen der Flachplatte: 2000 mm × 1500 mm × 200 mm (Länge × Breite × Dicke) |
Seelong |
| Motorhalterung |
Der Einstellbereich der Halterung (Motor-Mittenhöhe) beträgt 200 mm - 500 mm, geeignet für Motoren mit Durchmessern von 100-300 mm. |
Seelong |
2. Technische Parameter des 132kW Neumotor-Prüfstandsystems für neue Energien
| Parameterkategorien |
Technische Indikatoren |
| Motorhersteller |
Seelong |
| Nennleistung |
132 kW |
| Nenndrehmoment |
315 Nm |
| Nenndrehzahl |
4000 U/min |
| Maximale Drehzahl |
15000 U/min |
| Konstant-Drehmoment-Drehzahlbereich |
0-4000 U/min |
| Konstant-Leistungs-Drehzahlbereich |
4000-15000 U/min |
| Drehmomentsensor-Modell |
T40B |
| Drehmomentsensor-Hersteller |
HBM |
| Drehmomentsensorbereich (Nm) |
0-500 Nm |
| Genauigkeitsklasse |
0,2 % FS |
3. Vorteile des 132kW Neumotor-Prüfstandsystems für neue Energien
1) Hochpräzise Prüfung
Die Kernkomponenten haben eine Genauigkeit von 0,2 % FS, die Drehzahlregelgenauigkeit beträgt ±1 U/min und die Datenwiederholbarkeit ist ausgezeichnet, was den Anforderungen von F&E-Tests entspricht.
2) Breite Bereichsanpassung
Mit einem Drehzahlbereich von 0-15000 U/min und einem Drehmomentbereich von 0-500 Nm ist es perfekt für 132-kW-Motoren geeignet, die in Fahrzeugen mit neuer Energie, Industrieanlagen und Energiespeichersystemen eingesetzt werden.
3) Schnelle dynamische Reaktion
Das Frequenzumrichter-System hat eine Reaktionszeit von 5 ms und simuliert präzise Betriebszustände wie Anfahren, Beschleunigung und plötzliche Laständerungen.
4) Voll-dimensionale Datenerfassung
Erfassen Sie gleichzeitig Schlüsselparameter wie Vibrationen, Temperatur, Spannung/Strom/Oberschwingungen und zeichnen Sie den Betriebszustand ohne Auslassung auf.
5) Hohe Sicherheit
Q235 Stahlplatten-Schutzabdeckung + HT300 hochsteife Flachplatte, gekoppelt mit einer 0,1 s schnellen Sicherheitsverriegelung, eliminiert Testrisiken.
6) Effizienter Testprozess
Der automatisierte Betrieb reduziert manuelle Eingriffe, mit einem Einzelmotor-Testzyklus von ≤25 Minuten, was die Effizienz von F&E und Qualitätskontrolle erheblich verbessert.
4. Anwendungen des 132kW Neumotor-Prüfstandsystems für neue Energien
1) Neue Energiefahrzeuge: Kompatibel mit Modellen wie BYD Qin PLUS EV und XPeng G3i, umfassende Tests in allen Dimensionen, einschließlich Leistung, Wirkungsgradkurven, dynamisches Verhalten und Haltbarkeit, die F&E-Verifizierung und Qualitätskontrolle in der Massenproduktion abdecken.
2) Effizienz- und Zuverlässigkeitstestsvon 132-kW-Motoren für Pumpen, Lüfter, Kompressoren usw.
3) Energiespeichersystem: Überwacht die Temperatur, Vibrationen und Langzeitstabilität des zugehörigen Motors des Wechselrichters.
4) F&E-Qualitätskontrolle: Entspricht Standards wie GB/T 18488-2015 und unterstützt die Verifizierung neuer Produkte und die Qualitätskontrolle in der Massenproduktion.
5) Wissenschaftliche Forschung und Lehr: Eine Motorleistungs-Testplattform für Universitäten und Forschungseinrichtungen, die Lehre und Projektforschung unterstützt.
5. Referenzstandards des 132kW Neumotor-Prüfstandsystems für neue Energien
Das Design des Prüfstands und der Testprozess halten sich strikt an die folgenden Industriestandards, um die Konformität, Autorität und Rückverfolgbarkeit der Testdaten zu gewährleisten:
1) GB/T 18488.1-2015 Antriebsmotorsystem für Elektrofahrzeuge - Teil 1: Technische Anforderungen
2) GB/T 18488.2-2015 Antriebsmotorsystem für Elektrofahrzeuge - Teil 2: Prüfverfahren
3) GB/T 1032-2012 Prüfverfahren für Drehstrom-Asynchronmotoren
4) GB/T 28046.3-2011 Straßenfahrzeuge - Umgebungsbedingungen und Prüfung für elektrische und elektronische Ausrüstung - Teil 3: Mechanische Belastungen
6. Modellliste des Motorprüfstands-Systems
| Modell |
Nennleistung (kW) |
Nenndrehmoment (Nm) |
Nenndrehzahl (U/min) |
Max. Drehzahl (U/min) |
Konstant-Leistungs-Bereich (U/min) |
Konstant-Drehmoment-Bereich (U/min) |
Drehmessgenauigkeit
(%FS)
|
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,05/0,1/0,2 |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,05/0,1/0,2 |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
4500-15000 |
0-4500 |
0,05/0,1/0,2 |
| SSCH55-4000/15000 |
55 |
132 |
4000 |
15000 |
4500-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
4000-15000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
4000-12000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH250-4000/12000 |
250 |
597 |
4000 |
12000 |
4000-12000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,05/0,1/0,2 |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
4000-10000 |
0-4000 |
0,05/0,1/0,2 |
Unterstützt kundenspezifische Dienstleistungen: Drehzahlbereich, Drehmomentbereich, Testsoftwarefunktionen und spezielle Anpassungslösungen für die Umgebung können je nach Bedarf angepasst werden.
7. Lieferung und Kundendienst
Lieferleistungen
1) Standardmodelle: Versand innerhalb von 90 Tagen (einschließlich Vortests vor der Auslieferung, um eine schnelle Installation bei Ankunft zu gewährleisten).
2) Kundenspezifische Modelle: Lieferung in 90-120 Tagen, einschließlich internationaler Logistik und Vertrieb in wichtige Regionen weltweit, darunter Europa, Amerika, Südostasien und der Nahe Osten (See-/Landtransportoptionen verfügbar, einschließlich sicherer Verpackung sowie Feuchtigkeits- und Rostschutzbehandlung).
3) Unterstützende Dienstleistungen: Wir stellen vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse zur Verfügung, und ein engagierter Logistikspezialist begleitet den gesamten Prozess, um bei der Zollabfertigung zu helfen und die sichere und rechtzeitige Lieferung großer Geräte an den Standort zu gewährleisten..
Kundendienst
1) Garantieverpflichtung: 1 Jahr Garantie auf Kernkomponenten (Dynamometer, Drehmomentflansch), lebenslange Wartung; kostenloser Fehlerbehebungs- und Reparaturservice während der Garantiezeit, ausgenommen Schäden durch menschliches Verschulden.
2) Technischer Support: 24/7 zweisprachiger (Englisch und Chinesisch) Service, Reaktionszeit ≤ 4 Stunden
3) Installations-, Inbetriebsetzungs- und Schulungsdienstleistungen: Der Benutzer ist für die grundlegende Installation vor Ort verantwortlich. Seelong entsendet zwei professionelle Techniker, um eine Vor-Ort-Anleitung zu geben (einschließlich Gerätepositionierung und -kalibrierung sowie Spezifikationen für Rohrleitungs-/Leitungsanschlüsse); die Geräteinbetriebnahme wird vollständig von uns durchgeführt (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungstests); 3 Tage kostenlose professionelle Betriebsschulung werden angeboten (einschließlich Gerätebedienung, Parametereinstellungen, tägliche Wartung und Fehlerbehebung), um sicherzustellen, dass die Bediener mit der Verwendung von Großgeräten vertraut sind.
4) Fernwartung: Unterstützt die Fernwartung per Computer, System-Upgrades und die Anleitung zur Konfiguration modularer Lösungen, wodurch technische Probleme während der Nutzung schnell gelöst und Ausfallzeiten minimiert werden.
8. FAQ
F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen eine kleine Probebestellung von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Normalerweise 40% T/T Anzahlung, Restzahlung vor Versand.
F: Wie lange dauert die Bearbeitungszeit für meine Bestellungen?
A: Der Produktionszyklus für Dynamometer beträgt 6-8 Wochen, der Produktionszyklus für Sensoren 2-3 Wochen, für andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung des Prüfstands?
A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden sich mit Ihnen über den detaillierten Plan in Verbindung setzen.
F: Kann ich Ihre Fabrik besichtigen?
A: Gerne, Sie sind jederzeit herzlich willkommen, uns zu besuchen.
