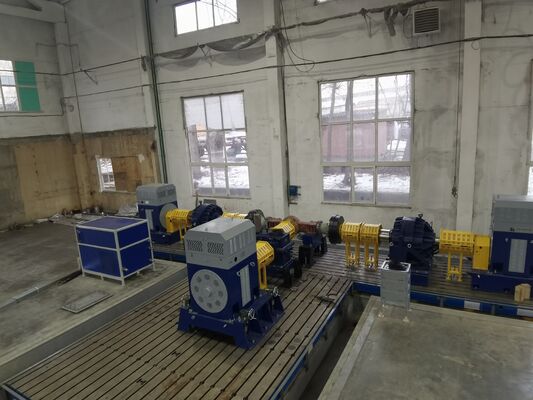

SSCD110-1000/3500 Fahrzeugachs elektrischer Dynamometer Prüfstand
Zusammenfassung der Kernwerte
Das mit einem ABB-Wechselrichter und einem HBM-Drehmomentflansch ausgestattete Automobil-Achsdynamometer SSCD110-1000/3500 verfügt über eine Leistung von 110 kW, ein Drehmoment von 1050 Nm und eine Vollgenauigkeit von 0,2%.geeignet zur Prüfung von Achsen von mittel- und schweren Nutzfahrzeugen und großen Baumaschinen, es unterstützt High-End-F&E, Massenproduktion Qualitätskontrolle und Tests von Drittanbietern. Zertifiziert von CMC, CE, ISO9001, ISO45001, ISO14001, 92% Energiefeedback-Effizienz,und anpassbarer Leistungs- / DrehzahlbereichEs stellt eine kostengünstige grenzüberschreitende Lösung für Prüfgeräte mit mittlerer bis hoher Leistung dar.
1.SSCD110-1000/3500 Elektro-Dynamometer-Prüfbank für Fahrzeugachsen
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systemsDieses System umfasst Kernmodule wie ein Hochleistungsantriebsdynamometer, ein Hochsteifungslastdynamometer, einen hochpräzisen Drehmomentflansch sowie ein intelligentes Mess- und Steuerungssystem.Sie deckt die Anforderungen der routinemäßigen Leistungsüberprüfung umfassend ab., langfristige Haltbarkeitsprüfungen und Zuverlässigkeitsbeurteilung unter komplexen Betriebsbedingungen für Achsen von mittel- bis schweren Nutzfahrzeugen, neuen Energie-Schwerlastfahrzeugen,Fahrzeuge für besondere ZweckeEs bietet präzise, effiziente und stabile grenzüberschreitende Lösungen für die Erweiterung von Achsen der 110-kW-Klasse, die Qualitätskontrolle der Massenproduktion und die Prüfung durch Dritte.
| Name der Komponente |
Kernspezifikationen |
Marke |
| Das System ist in der Lage, die erforderlichen Messungen durchzuführen. |
Leistung: 110 kW; Nenndrehmoment: 1050 Nm (bei Nenngeschwindigkeit von 1000 U/min); Nenngeschwindigkeit: 1000 U/min, Höchstgeschwindigkeit: 3500 U/min;Unterstützt eine konstante Drehmoment / konstante Drehzahl / konstante Leistung / komplexe Steuerung der Simulation der Straßenbedingungen■ Reaktionszeit: ≤ 8 ms; Schutzbewertung: IP54 |
Seelong |
| Das System ist in der Lage, das System zu verwalten. |
Leistung: 110 kW; Nenndrehmoment: 1050 Nm (bei Nenngeschwindigkeit von 1000 U/min); Nenngeschwindigkeit: 1000 U/min, Höchstgeschwindigkeit: 3500 U/min; Drehmomentregelgenauigkeit: ≤ ±0,2% der Vollskala;Hocheffizientes luftgekühltes Wärmeabflusssystem (mit Temperaturregelungsrückkopplungsregelung), Temperaturregelungsgenauigkeit ±2°C); Schutzbewertung: IP54 |
Seelong |
| Drehmomentflansche |
Messbereich: 0-2000 Nm; Genauigkeit: 0,2% voller Skala; Geschwindigkeitslösung: 0,1 Rpm; Dynamische Reaktionszeit: ≤1 ms; Signalleistung: 4-20mA analog / RS485 digital. |
HBM |
| Variable Frequenzumrichter-System |
Eingangsspannung: dreiphasiger Wechselstrom 380V±10%; Frequenz: 50-60Hz; Vektorsteuerungstechnologie; fünffacher Schutz vor Überstrom, Überspannung, Überhitzung, Überlast und Kurzschluss;unterstützt eine optimierte Energierückkopplungskontrolle■ Schutznummer: IP21 |
ABB |
| XLP-1000 Mess- und Steuerungssystem |
Industrieller PC: IPC510; CPU: Intel Core i7, RAM: 64 GB, Festplatte: 2 TB SSD; dedizierte Mess- und Steuerungssoftware; unterstützt mehrkanälige synchrone Akquisition, Datenvisualisierung,Anpassung von Berichten, und Remote-Datenfreigabe; Kompatibel mit MATLAB/Simulink-Cosimulation. |
Seelong |
| Datenerfassungssystem |
Einheit für die Temperatur-, Vibrations- und Rauschmessung; Temperaturbereich -20~300°C (Genauigkeit ±0,3°C); Vibrationsfrequenz 5Hz-20kHz; Rauschmessbereich 30-130dB (Genauigkeit ±1dB);unterstützt die mehrdimensionale Datenkorrelationsanalyse; Probenahmefrequenz 1 kHz. |
Seelong |
| Einstellbare Befestigungshülle |
Zentralhöhenregelungsbereich: 300-650 mm; Tragfähigkeit: ≥1500 kg; Fehler der Flachheit der Montageoberfläche: ≤0,02 mm/m; Schließkonstruktion mit schneller Positionierung (Schließgenauigkeit ±0,01 mm); Material:Q235 Kohlenstoffstahl (rostfeste Beschichtung). |
Seelong |
| mit einer Breite von nicht mehr als 20 mm |
Material: HT300 (Zugfestigkeit ≥ 300 MPa); doppelschichtige Stoßdämpfungsstruktur + verstärktes Dämpfungsdesign; Flachheitsfehler ≤ 0,02 mm/m; Oberflächenverschleißbeständige Behandlung (Härte HB200-220);Abmessungen: 3000 × 2000 × 300 mm |
Seelong |
| Koppeln |
zulässige Drehzahl ≥ 5000 U/min; Drehmomentkapazität ≥ 2500 Nm; elastische Pufferstruktur; hochfester Legierungsstoff (40CrNiMoA); wartungsfreies Design (Nutzungsdauer ≥ 10000 h). |
Seelong |
| Schutzdeckel |
vollständig geschlossene Schutzkonstruktion; Höhe ≥ 2,0 m; an das System angeschlossen (Start-Stop + Notbremsung + akustischer und visueller Alarm);eingebautes, leistungsstarkes Schalldämpfungs- und Geräuschreduktionsmaterial (Geräuschreduktion ≥ 25 dB)■ schlagfestes Beobachtungsfenster (gehärtetes Glas mit einer Dicke von 12 mm); Schutzstufe IP54 |
Seelong |
| Schmierölstation (groß) |
Ölzufuhrdruck: 0,3-1,2 MPa; intelligente Durchflussregelung (Einstellungsbereich: 5-50 L/min); Öltemperaturregelungsbereich: 30-60°C (Temperaturgenauigkeit: ±1°C);mit Filtration ausgestattet (Filtrationsgenauigkeit: 10 μm), Ölpegelwarnung, Öltemperatur/Druck-Anomalie-Alarm und automatische Ölfüllfunktion; Ölbehälterkapazität: 200 L |
Seelong |
2.SSCD110-1000/3500 Fahrzeug-Achsen-Elektrodynamometer-Prüfbank-System technische Parameter
| Parameterkategorien |
Technische Indikatoren |
| Kerndynamometermarke |
Seelong |
| Nennleistung des Antriebsdynamometers |
110 kW |
| Nenndrehmoment des Antriebsdynamometers |
1050 Nm (bei einer Nenngeschwindigkeit von 1000 U/min) |
| Fahren Sie das Dynamometer mit der Nenngeschwindigkeit |
1000 Dreh/min |
| Höchstgeschwindigkeit des Antriebsdynamometers |
3500 Rpm |
| Konstantes Drehmoment im Drehzahlbereich |
0 bis 1000 Rpm |
| Konstante Leistungsgeschwindigkeitsspanne |
1000 bis 3000 Rpm |
| Antriebsdynamometer-Antwortzeit |
≤ 8 ms |
| Nennleistung des Lastdynamometers |
110 kW |
| Nenndrehmoment des Lastdynamometers |
1050 Nm (bei einer Nenngeschwindigkeit von 1000 U/min) |
| Drehmomentregelgenauigkeit des Lastdynamometers |
≤ ± 0,2% der gesamten Skala |
| Drehmomentflanzbereich |
0 bis 2000 Nm |
| Genauigkeit der Drehmomentflansche |
00,2% der vollen Skala |
| Auflösung der Drehmomentflanschgeschwindigkeit |
0.1 Umdrehungen pro Minute |
| Dynamische Reaktionszeit der Drehmomentflansche |
≤ 1 ms |
| Anbringungshalter mit mittlerer Höhenanpassung |
300 bis 650 mm |
| Aufbau-Behälter |
≥ 1500 kg |
| Stahlplatten aus Guss |
HT300 (Zugfestigkeit ≥ 300 MPa) |
| Marke des Variable Frequency Inverter-Systems |
ABB |
| Gesamte Leistungsanforderungen an das System |
180 kW |
| System-Fußabdruck |
≤ 12 m2 (Länge × Breite × Höhe: 4,5 m × 2,6 m × 2,8 m) |
| Betriebstemperatur der Umgebung |
-10°C bis 45°C |
| relative Luftfeuchtigkeit |
10% bis 85% (nicht kondensiert) |
| Stromversorgungsspannung |
Dreiphasige Wechselstrom 380V±10%, 50/60Hz |
| Gesamtgewicht der Anlage |
≤ 4000 kg |
3.SSCD110-1000/3500 Fahrzeugachs elektrischer Dynamometer-Prüfstand Kernvorteile
- Anpassung der Leistung für Schwerlastfahrzeuge: Doppel 110 kW Dynamometer (1050Nm/1000-3500rpm) sind genau auf die Anforderungen an Schwerlastprüfungen von Achsen mit mittlerer und hoher Leistung abgestimmt.Der konstante Drehmomentbereich von 0-1000 Rpm und der konstante Leistungsbereich von 1000-3000 Rpm sind optimiertDie luftgekühlte Wärmeabgabe (Temperaturkontrolle ±2°C) ist effizient und stabil und erfüllt die Anforderungen langfristiger Tests mit hoher Intensität.
- Hochpräzisionsprüfung für schwere Fahrzeuge: HBM Hochleistungs-Drehmomentflansche (0-2000Nm, Vollgenauigkeit 0,2%) + ABB Hochleistungsfrequenzwandler, der Kernalgorithmus ist für schwere Arbeitsbedingungen optimiert,die Datenerfassungsgenauigkeit ist hoch, die Stabilität ist stark, und es ist autoritativ und zuverlässig.
- Intelligenter und effizienter Betrieb und Wartung: Das erweiterte Mess- und Steuerungssystem unterstützt Remote-Sharing und Simulation.und kann in 2-3 Tagen betrieben werden, wodurch die Kosten für Arbeitskräfte und Ausfallzeiten erheblich gesenkt werden.
- Anpassungsfähigkeit bei schweren Einsätzen und starker Schutz: Die Befestigungsstütze ist von 300 bis 650 mm einstellbar und hat eine Tragfähigkeit von ≥ 1500 kg, so dass sie für die Montage an großen Achsen schwerer Nutzfahrzeuge geeignet ist.Es verfügt über einen vollständig geschlossenen Schutz (IP54) und eine Geräuschreduktion von ≥ 25 dB, wobei die Sicherheit bei Schwerlastprüfungen mit dem Komfort der Betriebsumgebung in Einklang gebracht wird.
- Grenzüberschreitende Dienstleistungsgarantie: Vollständig zertifiziert nach CE/ISO 9001/CU-TR, klare globale Logistik-Zeitpläne, transparenter Anpassungszyklus, 24/7 technischer Support + 1-Jahres-Kerngarantie, sorgenfreie grenzüberschreitende Beschaffung.
4. SSCD110-1000/3500 Anwendungsbereiche des Prüfstands für elektrische Dynamometer für die Automobilachse
- Mittelschwere Nutzfahrzeuge und schwere Lkw mit neuer Energie: geeignet für die Prüfung der Antriebsachse/Lenksachse von mittelschweren Lkw, schweren Lkw und schweren Lkw mit neuen Energieträgern, einschließlich der Prüfung der Kernleistung, z. B. Leistung bei schweren Lasten,langfristige Übertragungsfähigkeit, Startdrehmoment und Haltbarkeit, die den Anforderungen der Massenproduktion Qualitätsprüfung und High-End-F&E entsprechen.
- Großbaumaschinen:Für die Achsen von schweren Anlagen wie großen Ladegeräten, Baggern und Baukranen konzentrieren wir uns auf den niedriggeschwindigen Schwerlastbereich von 0-1000 Rpm und den Betriebsgeschwindigkeitsbereich von 1000-3000 Rpm,und Prüfungen der Belastungsfähigkeit und der Zuverlässigkeit bei extremen Arbeitsbedingungen durchführen, um die Leistung der Ausrüstung zu verbessern.
- Hochwertige FuE und wissenschaftliche Lehre:Bietet eine leistungsstarke FuE-Plattform für große Fahrzeugachsenhersteller und Schlüssellabore von Universitäten,Unterstützung von gründlicher FuE und Prüfung, wie z. B. Optimierung der Achsenstruktur schwerer Nutzfahrzeuge, Anpassung von Getriebesystemen und Verbesserung der Energieeffizienz; kompatibel mit Simulationssystemen für die hochwertige praktische Ausbildung in Fahrzeugtechnik an Universitäten.
- Professionelle Qualitätsprüfung und Prüfungen durch Dritte:In Übereinstimmung mit nationalen und industriellen Normen und internationalen ZertifizierungsanforderungenWir bieten spezialisierte Prüfdienste für mittlere und hohe Leistungsachsen an Qualitätsprüfungsbehörden auf nationaler Ebene und große Automobilprüfzentren, die die Qualitätsprüfung der Fabrik, die Zertifizierung des Marktzugangs, die Fehlerdiagnose nach dem Verkauf und die Erstellung von maßgeblichen und nachvollziehbaren Berichten umfassen.
5.SSCD110-1000/3500 Referenznormen für die Prüfbank für elektrische Dynamometer für die Automobilachse
- QC/T 533-2020 Nutzfahrzeugantriebsachselmontage
- QC/T 534-2020 Bench Test Evaluation Indices for Automobile Drive Axle (Index für die Benchprüfung von Fahrzeugantriebsachsen)
- GB/T 23920-2024 Baumaschinen - Achsen
- JB/T 5929-1991 Methoden zur Prüfung der Zuverlässigkeit der Antriebsachse von Baumaschinen
- JB/T 10634-2023 Elektrischer Dynamometer
6. Automobil-Achs-Elektrodynamometer-Prüfbank-SystemModellListe
| Modell |
Nennleistung (kW) |
Nenndrehmoment (Nm) |
Nenngeschwindigkeit (rpm) |
Höchstgeschwindigkeit (rpm) |
Konstante Leistungsbereiche (umdrehungen pro Minute) |
Dauerdrehmomentbereich (rpm) |
Drehmomentmessgenauigkeit
(% FS)
|
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4500 |
1000 bis 4000 |
0 bis 1000 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
22 |
210 |
1000 |
4500 |
1000 bis 4000 |
0 bis 1000 |
0.05/0.1/0.2 |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4500 |
1000 bis 4000 |
0 bis 1000 |
0.05/0.1/0.2 |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
1000 bis 3800 |
0 bis 1000 |
0.05/0.1/0.2 |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
1000 bis 3800 |
0 bis 1000 |
0.05/0.1/0.2 |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
1000 bis 3800 |
0 bis 1000 |
0.05/0.1/0.2 |
| Die Daten sind in der Tabelle 1 aufgeführt. |
90 |
859 |
1000 |
3500 |
1000 bis 3000 |
0 bis 1000 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
110 |
1050 |
1000 |
3500 |
1000 bis 3000 |
0 bis 1000 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
160 |
1528 |
1000 |
3500 |
1000 bis 3000 |
0 bis 1000 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
200 |
1910 |
1000 |
3300 |
1000 bis 2600 |
0 bis 1000 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
250 |
2387 |
1000 |
3300 |
1000 bis 2600 |
0 bis 1000 |
0.05/0.1/0.2 |
| Die Daten sind in der Tabelle 1 aufgeführt. |
300 |
2865 |
1000 |
3300 |
1000 bis 2600 |
0 bis 1000 |
0.05/0.1/0.2 |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
1500 bis 5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
1500 bis 5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
1500 bis 5000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
1500 bis 5000 |
0-1500 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
132 |
840 |
1500 |
4500 |
1500 bis 4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
1500 bis 4500 |
0-1500 |
0.05/0.1/0.2 |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
1500 bis 4000 |
0-1500 |
0.05/0.1/0.2 |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
1500 bis 4000 |
0-1500 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
300 |
1910 |
1500 |
3800 |
1500 bis 3800 |
0-1500 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
315 |
2005 |
1500 |
3800 |
1500 bis 3800 |
0-1500 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
350 |
2228 |
1500 |
3800 |
1500 bis 3800 |
0-1500 |
0.05/0.1/0.2 |
| Die Daten sind in der Tabelle 1 aufgeführt. |
400 |
2546 |
1500 |
3800 |
1500 bis 3800 |
0-1500 |
0.05/0.1/0.2 |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
1500 bis 3800 |
0-1500 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
500 |
3183 |
1500 |
3800 |
1500 bis 3800 |
0-1500 |
0.05/0.1/0.2 |
| Einheitliche Datenbank (SSCD) |
560 |
3565 |
1800 |
3800 |
1500 bis 3800 |
0-1500 |
0.05/0.1/0.2 |
Unterstützt maßgeschneiderte Dienstleistungen: Geschwindigkeitsbereich, Drehmomentbereich, Testsoftwarefunktionen und spezielle Umgebungsanpassungslösungen können nach Bedarf angepasst werden.
7Lieferung und Kundendienst
Lieferdienstleistungen
1) Standardmodelle: Schiffe innerhalb von 90 Tagen (einschließlich Vorprüfungen vor der Lieferung, um eine schnelle Installation bei der Ankunft zu gewährleisten).
2) Individuelle Modelle: Lieferung in 90-120 Tagen, umfasst internationale Logistik und Vertrieb in die wichtigsten Regionen der Welt einschließlich Europa, Amerika, Südostasien,und dem Nahen Osten (Schiff- / Landtransportmöglichkeiten verfügbar), einschließlich der sicheren Verpackung und der feuchtigkeits- und rostfesten Behandlung).
3) Unterstützende Dienstleistungen: Wir liefern vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse,und ein spezieller Logistikspezialist wird den gesamten Prozess überwachen, um bei der Zollabfertigung zu helfen und die sichere und rechtzeitige Lieferung großer Ausrüstungsgegenstände an den Standort sicherzustellen..
Unterstützung nach dem Verkauf
1) Garantieverpflichtung:Einjährige Garantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslange Wartung; kostenlose Fehlersuche und Reparatur während der Garantiezeit, ohne Schäden durch menschliches Versagen.
2) Technische Unterstützung:24/7 zweisprachiger Service (Englisch und Chinesisch), Antwortzeit ≤ 4 Stunden
3) Installations-, Inbetriebnahme- und Ausbildungsleistungen: Der Benutzer ist für die Grundinstallation vor Ort verantwortlich. Seelong entsendet zwei professionelle Techniker, die die Anleitung vor Ort (einschließlich Positionierung und Kalibrierung der Ausrüstung,und Spezifikationen für Rohrleitungen/Leitungsanbindungen)Die Ausrüstung wird vollständig von uns in Betrieb genommen (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungsprüfung).3 Tage kostenlose Berufsausbildung im Betrieb werden angeboten (einschließlich Betrieb von Geräten), Parameter-Einstellungen, tägliche Wartung und Fehlerbehebung) um sicherzustellen, dass die Bediener in der Verwendung von Großgeräten geschickt sind.
4) Ferndienst: Unterstützt Remote-Debugging über Computer, System-Upgrades und modulare Lösungskonfigurationsanleitung, schnell technische Probleme während der Nutzung zu lösen und Ausfallzeiten zu minimieren.
