SSCD45-1000-4000 Elektrodynamometer-Prüfbank für die Fahrzeugachse

SSCD45-1000-4000 Automotive Axle Electric Dynamometer Test Bench System

1. SSCD45-1000-4000 Automotive Axle Electric Dynamometer Test Bench System Komponentenbeschreibung

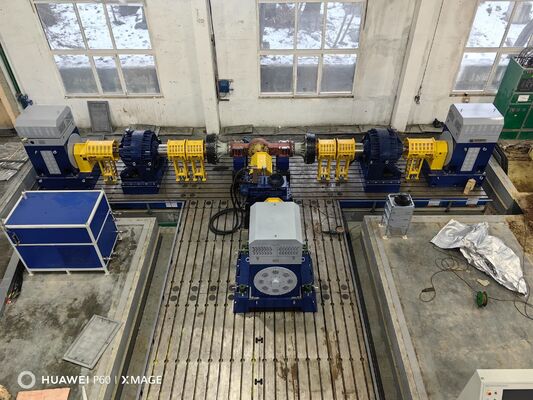

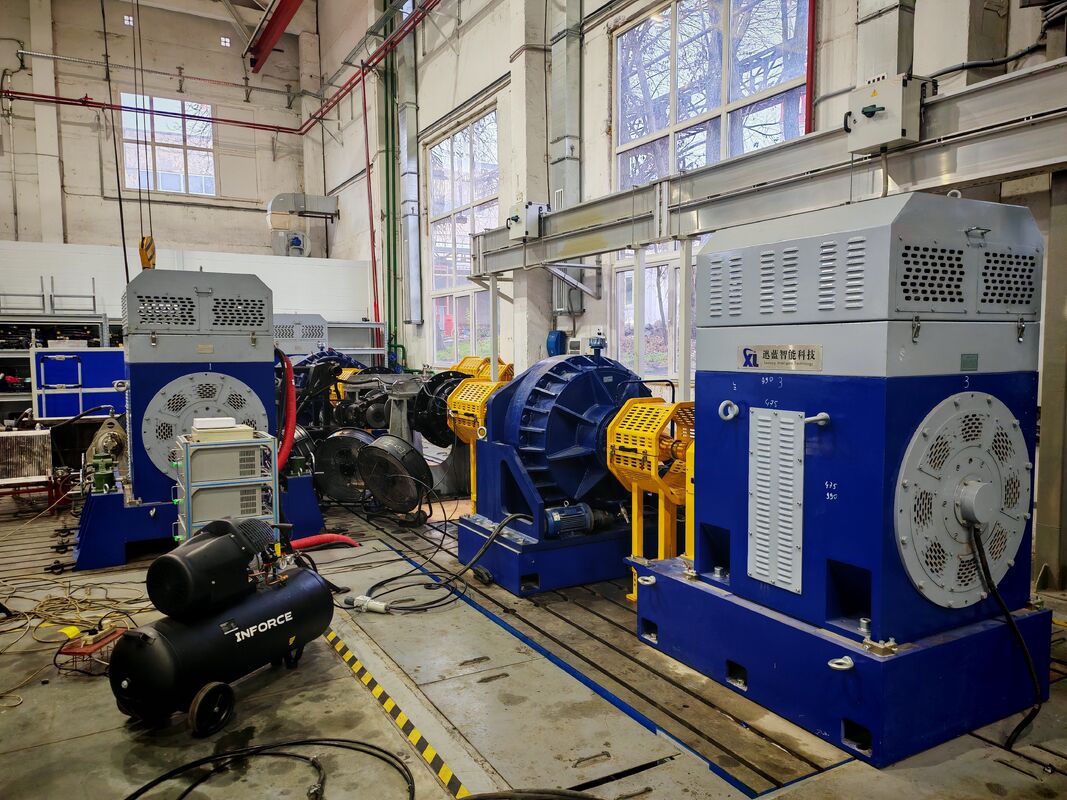

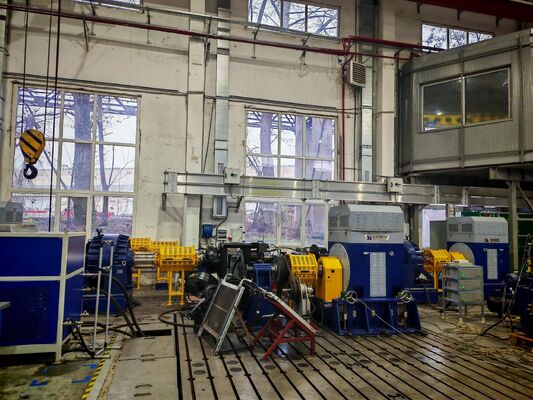

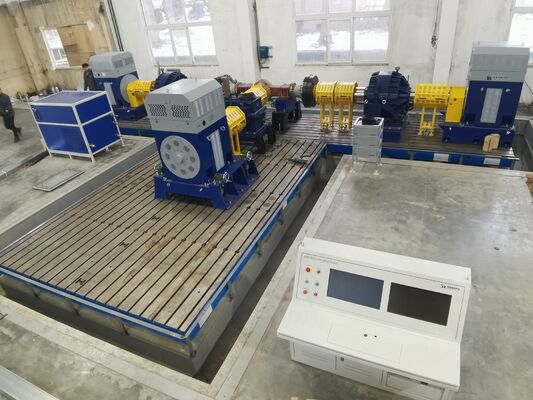

Das SSCD45-1000-4000 Automotive Axle Electric Dynamometer Test Bench System ist eine hochleistungsfähige, kostengünstige und umfassende Testplattform, die speziell für die Prüfung von 45-kW-Achsen und Getriebesystemen mit geringer bis mittlerer Leistung entwickelt wurde. Dieses System integriert Kernmodule wie einen hocheffizienten Antriebs-Dynamometer, einen Hochleistungs-Last-Dynamometer, einen hochpräzisen Drehmomentflansch und ein intelligentes Mess- und Steuerungssystem. Es deckt umfassend die routinemäßige Leistungsüberprüfung, Haltbarkeitstests und die Anforderungen an die Zuverlässigkeitsbewertung unter komplexen Betriebsbedingungen von Achsen für leichte Nutzfahrzeuge, kleine und mittelgroße Personenkraftwagen, Elektro-Lkw und mittelgroße Baumaschinen ab und bietet eine präzise, effiziente und stabile Lösung für die Forschung und Entwicklung sowie die Qualitätskontrolle in der Serienproduktion von 45-kW-Achsen.

2. SSCD45-1000-4000 Automotive Axle Electric Dynamometer Test Bench System Technische Parameter

3. SSCD45-1000-4000 Automotive Axle Electric Dynamometer Test Bench System Kernvorteile

• Präzise auf Szenarien mit geringer bis mittlerer Leistung zugeschnitten, Ausgewogenheit von Leistung und Kosten: Die beiden 45-kW-Dynamometer (430 Nm/1000-4000 U/min) sind speziell auf die Anforderungen von Achsen der 45-kW-Klasse zugeschnitten, nehmen ≤10㎡ ein, und das luftgekühlte Design gleicht die Wärmeableitungseffizienz und die Kostenkontrolle aus, wodurch es für die groß angelegten Testanforderungen von kleinen und mittleren Fertigungsunternehmen, Forschungsinstituten und Testorganisationen geeignet ist.
• Hochpräzises Testsystem, verbesserte Datenzuverlässigkeit: Ausgestattet mit einem hochpräzisen HBM-Drehmomentflansch (0,2 %FS Genauigkeit), mit optimierten Algorithmen für den Kernbereich von 0-1000 U/min Konstantdrehmoment und 1000-3800 U/min Konstantleistung, bietet es eine schnelle dynamische Reaktion und genaue Parametererfassung und erfüllt die doppelten Standards der Präzisionstests auf F&E-Ebene und der Qualitätskontrolle in der Serienproduktion.
• Intelligente und komfortable Bedienung, optimierte Betriebs- und Wartungskosten: Die Standardversion des XLP-1000-Mess- und Steuerungssystems ist mit einem Core i7-Industriecomputer ausgestattet. Die Bedienoberfläche ist intuitiv und leicht verständlich, und die Schulung kann innerhalb von 3 Tagen abgeschlossen werden, um unabhängig zu arbeiten. Die Komponenten wie Luftkühlung und mittelgroße Schmierstation haben ausgereifte Strukturen, und die tägliche Wartung erfordert kein professionelles Team, was die Arbeitskosten erheblich senkt.
• Breite Anpassungsfähigkeit und starker Schutz, sicher und kompatibel für mehrere Szenarien: Die Mittenhöhe der Montagehalterung ist von 250-600 mm einstellbar, und die Tragfähigkeit beträgt ≥800 kg. Sie eignet sich für verschiedene Arten von 45-kW-Achsen, wie z. B. leichte Nutzfahrzeuge und mittelgroße Baumaschinen. Die halbgeschlossene Schutzabdeckung ist mit dreifachem Sicherheitsschutz und einem effizienten Geräuschreduzierungsdesign ausgestattet, das nicht nur die Anforderungen an Präzisionstests im Labor erfüllt, sondern sich auch an Massenproduktionstestszenarien in der Werkstatt anpasst.
• Hocheffizientes und energiesparendes Design mit kontrollierbaren Betriebskosten: Die Kernkomponenten des Systems unterstützen den intelligenten Schlafmodus, der den Stromverbrauch im Vergleich zu herkömmlichen Geräten um 30 % reduziert, was zu erheblichen langfristigen Betriebskostenvorteilen führt.

4. SSCD45-1000-4000 Automotive Axle Electric Dynamometer Test Bench System Anwendungsbereiche

• Leichte Nutzfahrzeuge und kleine und mittelgroße Personenkraftwagen Feld: anwendbar für Achs- und Lenkachsprüfungen von leichten Lkw, mittelgroßen Transportern, Familienautos, Elektro-Personenkraftwagen usw., einschließlich konventioneller Leistungsüberprüfung wie Leistungsabgabe, Getriebewirkungsgrad, Anfahrtdrehmoment und Langzeitbeständigkeit, die den groß angelegten Anforderungen an die Qualitätskontrolle in der Serienproduktion und die After-Sales-Prüfung gerecht werden.
• Mittelgroße BaumaschinenachsenFeld: Achsprüfungen werden für mittelgroße Lader, Bagger, Elektro-Gabelstapler, kleine Kräne und andere Baumaschinen durchgeführt. Lastanpassungsfähigkeit, Ermüdungsbeständigkeit und Zuverlässigkeitstests werden für den niedrigen Drehzahlbereich von 0-1000 U/min und den Betriebsdrehzahlbereich von 1000-3800 U/min durchgeführt, was dazu beiträgt, die Energieeinsparung und Leistungsoptimierung des Getriebesystems von Baumaschinen zu verbessern.
• 45kW Klasse Achsen F&E und Wissenschaftliche Forschung LehrFeld: Bietet eine kostengünstige F&E-Plattform für Achshersteller und universitäre Forschungsteams, die F&E-Tests wie 45-kW-Achsenstruktur-Optimierung, Getriebesystem-Anpassung und Energieeffizienz-Verbesserung unterstützt; es ist einfach zu bedienen und hat einen hohen Grad an Parametervisualisierung und kann als praktisches Schulungsexperimentiergerät für Fahrzeugtechnik- und Maschinenbau-Studenten an Universitäten verwendet werden, um den Studenten zu helfen, die Kernprinzipien und praktischen Verfahren der Achsprüfung zu beherrschen.
• Large-Scale-Qualitätskontrolle und Drittanbieter-Tests Feld: Wir erfüllen nationale und Industriestandards und bieten 45-kW-Achsen-spezifische Testdienstleistungen für regionale Qualitätskontrollstellen, große Automobilherstellungsgruppen und Drittanbieter-Testunternehmen an. Unsere Dienstleistungen umfassen die Werksqualifikationsprüfung von Produkten, die Stichprobenprüfung der Chargenqualität und die Fehlerdiagnose nach dem Verkauf (z. B. Achsgeräusche, anormale Drehmomentübertragung und Rückgang des Getriebewirkungsgrads) und erstellen schnell genaue und nachvollziehbare Testberichte.

5. SSCD45-1000-4000 Automotive Axle Electric Dynamometer Test Bench System Referenzstandards

• QC/T 533－2020 “Nutzfahrzeug-Antriebsachsbaugruppe”
• QC/T 534－2020 “Bench Test Evaluation Indexes for Automobile Drive Axle”
• GB/T 23920-2024 “Baumaschinen - Achsen”
• JB/T 5929-1991 “Zuverlässigkeitstestmethoden für die Antriebsachse von Baumaschinen”
• JB/T 10634-2023 “Elektrodynamometer”

6. Automotive Axle Electric Dynamometer Test Bench System Modell Liste

Unterstützt kundenspezifische Dienstleistungen: Drehzahlbereich, Drehmomentbereich, Testsoftwarefunktionen und spezielle Anpassungslösungen für die Umgebung können je nach Bedarf angepasst werden.

7. Lieferung und After-Sales-Support

Lieferdienste

1) Standardmodelle: Versand innerhalb von 90 Tagen (einschließlich Vortests vor der Auslieferung, um eine schnelle Installation nach Ankunft zu gewährleisten).

2) Kundenspezifische Modelle: Lieferung in 90-120 Tagen, einschließlich internationaler Logistik und Vertrieb in wichtige Regionen weltweit, einschließlich Europa, Amerika, Südostasien und dem Nahen Osten (See-/Landtransportoptionen verfügbar, einschließlich sicherer Verpackung sowie Feuchtigkeits- und Rostschutzbehandlung).

3) Unterstützende Dienstleistungen: Wir stellen vollständige CE- und ISO-Zertifizierungsdokumente und Ursprungszeugnisse zur Verfügung, und ein engagierter Logistikspezialist begleitet den gesamten Prozess, um bei der Zollabfertigung zu helfen und die sichere und rechtzeitige Lieferung großer Geräte vor Ort zu gewährleisten.

After-Sales-Support

1) Garantieverpflichtung: 1 Jahr Garantie auf Kernkomponenten (Dynamometer, Drehmomentflansch), lebenslange Wartung; kostenloser Fehlerbehebungs- und Reparaturservice während der Garantiezeit, ausgenommen Schäden, die durch menschliches Verschulden verursacht wurden.

2) Technischer Support: 24/7 zweisprachiger (Englisch und Chinesisch) Service, Reaktionszeit ≤ 4 Stunden

3) Installations-, Inbetriebsetzungs- und Schulungsdienstleistungen: Der Benutzer ist für die grundlegende Installation vor Ort verantwortlich. Seelong entsendet zwei professionelle Techniker, um eine Vor-Ort-Anleitung zu geben (einschließlich Gerätepositionierung und -kalibrierung sowie Spezifikationen für Rohr-/Leitungsanschlüsse); die Geräteinbetriebnahme wird vollständig von uns durchgeführt (einschließlich Einschaltprüfung, Parameterkalibrierung und Systemverknüpfungstests); 3 Tage kostenlose professionelle Betriebsschulung werden angeboten (einschließlich Gerätebedienung, Parametereinstellungen, tägliche Wartung und Fehlerbehebung), um sicherzustellen, dass die Bediener mit der Verwendung von Großgeräten vertraut sind.

4) Remote-Service: Unterstützt Remote-Debugging über Computer, System-Upgrades und modulare Lösungskonfigurationsanleitung, wodurch technische Probleme während der Nutzung schnell gelöst und Ausfallzeiten minimiert werden.

8. FAQ

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen eine kleine Probebestellung von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Normalerweise 30 % T/T-Anzahlung, vollständige Zahlung vor dem Versand.
F: Wie lange dauert die Bearbeitungszeit für meine Bestellungen?
A: Der Produktionszyklus für Dynamometer beträgt 6-8 Wochen, der Produktionszyklus für Sensoren 2-3 Wochen, für andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung des Prüfstands?
A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden sich mit Ihnen über den detaillierten Plan austauschen.
F: Kann ich Ihre Fabrik besuchen?
A: Sicher, Sie sind jederzeit herzlich willkommen, uns zu besuchen.
