SSCD560-1800-4000 560kW 0,15% Messgenauigkeit Fahrzeugachsen- und Getriebeprüfstand Elektrodynamometer-Prüfstandsystem

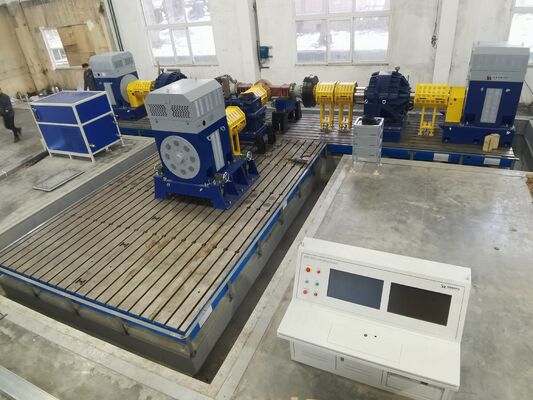

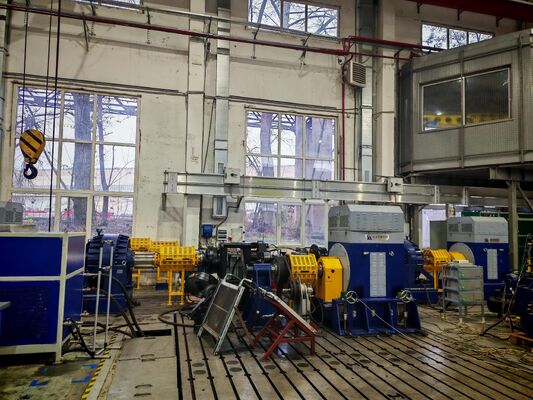

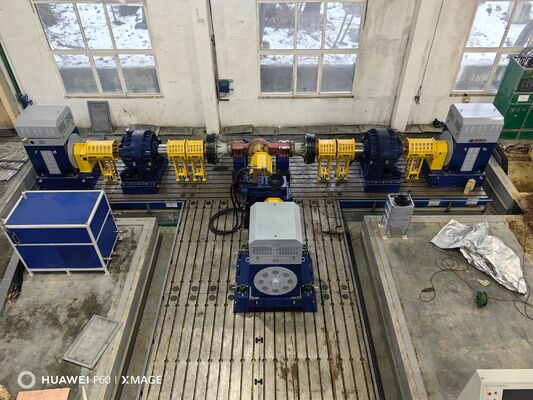

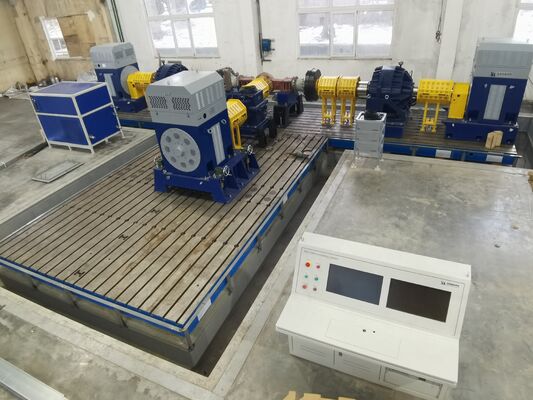

SSCD560-1800-4000 Fahrzeugachsen-Elektrodynamometer-Prüfstandsystem

1. Fahrzeug Achsen-Elektrodynamometer-Prüfstandsystem Referenzstandard Achsen-Elektrodynamometer-Prüfstandsystem Komponentenbeschreibung

Das SSCD560-1800-4000 Achsen-Elektrodynamometer-Prüfstandsystem Referenzstandard Achsen-Elektrodynamometer-Prüfstandsystem ist eine erstklassige, umfassende Leistungsprüfplattform, die speziell für die Prüfung von 560-kW-Klasse-Ultrahochleistungs- Achsen-Elektrodynamometer-Prüfstandsystem Referenzstandardachsen und High-End-Hochleistungsgetriebesystemen entwickelt wurde. Dieses System integriert Kernmodule wie ein Hochleistungs-Antriebs-Dynamometer, ein Hochleistungs-Last-Dynamometer, einen hochpräzisen Drehmomentflansch, ein intelligentes Mess- und Steuerungssystem sowie einen Hochleistungs-Batteriesimulator. Es deckt umfassend die Anforderungen an die Extremleistungsverifizierung, die ultralange Haltbarkeitstests und die Zuverlässigkeitsbewertung unter Extrembedingungen von Achsen für Ultra-Hochleistungs-Nutzfahrzeuge, spezielle Militärfahrzeuge und große Baumaschinen ab und bietet eine umfassende und hochpräzise Lösung für die F&E-Innovation und die High-End-Produktionsprüfung von Ultrahochleistungsachsen.

2. Fahrzeug Achsen-Elektrodynamometer-Prüfstandsystem Referenzstandard Achsen-Elektrodynamometer-Prüfstandsystem Technische Parameter

3. Fahrzeug Achsen-Elektrodynamometer-Prüfstandsystem Referenzstandard Achsen-Elektrodynamometer-Prüfstandsystem Kernvorteile

1) Zwei Hochleistungs-Elektrodynamometer arbeiten zusammen, um alle extremen Betriebsbedingungen abzudecken: Ausgestattet mit zwei SSCD560-1800-4000-Dynamometern für Antrieb und Last, wobei jede Einheit eine Nennleistung von 560 kW, ein Drehmoment von 2970 Nm, eine Nenndrehzahl von 1800 U/min und eine maximale Drehzahl von 4000 U/min aufweist. Es kann die Antriebs- und Lasteigenschaften von Schwerlastfahrzeugen unter extremen Betriebsbedingungen wie Steigungen, Hochgeschwindigkeitsfahrten unter Schwerlast und Notbremsungen genau simulieren. Es deckt umfassend die Vollleistungsprüfung von Ultra-Schwerlast-Nutzfahrzeugachsen, speziellen Militärfahrzeugen und großen Baumaschinen ab und eignet sich für strenge Reaktionsüberprüfungen wie momentane Hochmomentstöße und Hochgeschwindigkeits-Drehzahländerungen unter extremen Straßenbedingungen.

2) Ein hochpräzises Messsystem mit branchenführender Datengenauigkeit: Unter Verwendung des hochpräzisen Drehmomentflansches von HBM mit einer Genauigkeit von 0,08 % FS, einer Drehzahlauflösung von 0,01 U/min und einer dynamischen Reaktion von ≤0,5 ms; gepaart mit dem Flaggschiff-Leistungsanalysator von Seelong mit einer Grundgenauigkeit von ≤0,01 %, kombiniert mit einem mehrdimensionalen hochpräzisen Datenerfassungssystem (Temperaturgenauigkeit ±0,2℃, Vibrationsfrequenzabdeckung 2 Hz-30 kHz), das eine präzise Erfassung im Mikrosekundenbereich und eine eingehende intelligente Analyse von Schlüsselparametern wie Drehmoment, Leistung, Temperatur, Vibration, Druck und Dehnung ermöglicht.

3) Ultrastabiles Systemdesign mit extremer Kompatibilität: Siemens-Umrichtersysteme verwenden erstklassige Vektorregelungstechnologie mit fünf Sicherheitsebenen und sind mit einem weiten Spannungseingang von 380 V-500 V kompatibel, wodurch ein stabiler Betrieb auch unter Hochlastbedingungen gewährleistet wird; der Batteriesimulator unterstützt eine ultrabreite Spannungsausgabe von 50-2000 V und einen ultrahohen Strom von ≥1500 A, ist mit 12 Batteriemodellen (einschließlich spezieller Batteriemodelle) kompatibel und hat eine Energierückgewinnungseffizienz von ≥94 %, wodurch die Leistungsanforderungen von Ultrahochleistungsachsen und verschiedenen speziellen Getriebesystemen erfüllt und gleichzeitig Energieeinsparung und Verbrauchsreduzierung maximiert werden.

4) Hochbelastbares Strukturdesign, das sowohl Sicherheit als auch Stabilität gewährleistet: Die verstellbare Montagehalterung hat eine ultrabreite einstellbare Mittenhöhe von 350-800 mm, wodurch die Tragfähigkeit auf ≥2000 kg erhöht wird, und der Ebenheitsfehler der Montagefläche beträgt ≤0,01 mm/m; Die hochfeste Gusseisenplatte HT450, kombiniert mit einer Waben-Mehrschicht-Stoßdämpfungsstruktur und einem Dämpfungsgeräuschreduzierungsdesign, wirkt den starken Vibrationen entgegen, die durch Hochgeschwindigkeits- und Hochmomenttests erzeugt werden; Die vollständig geschlossene explosionsgeschützte und druckbeständige Schutzabdeckung verfügt über eingebaute erstklassige schallabsorbierende und geräuschreduzierende Materialien, die in Verbindung mit dem System arbeiten, um einen dreifachen Sicherheitsschutz zu erreichen, wobei die Anforderungen an höchste Sicherheit, effiziente Geräuschreduzierung und Wärmeableitung berücksichtigt werden.

5) Flaggschiff-Konfiguration für intelligente Messung und Steuerung, effizienter und intelligenter Betrieb: Das XLP-1000-Mess- und Steuerungssystem ist mit einem Xeon-Industriecomputer (128 GB Speicher + 4 TB SSD) ausgestattet, und die dedizierte Software unterstützt die synchrone Mehrkanal-Erfassung, 3D-Datenvisualisierung, KI-gestützte Datenanalyse und benutzerdefinierte Berichtserstellung; die Schmierstation verfügt über eine intelligente Regelung des geschlossenen Kreislaufs, Ölqualitätsüberwachung, mehrere Frühwarn- und automatische Schutzfunktionen, und das unabhängige Vier-Kreis-Kühlungsdesign des Kühlers ist präzise an die Kühlungsanforderungen jedes Kernmoduls angepasst, wodurch der manuelle Eingriff erheblich reduziert und intelligente und effiziente Testprozesse realisiert werden.

4. Fahrzeug Achsen-Elektrodynamometer-Prüfstandsystem Referenzstandard ereichechse Elektro ieferungynamometer PrüfStandAnwendungs Bereiche1) Ultra-Schwerlast-Nutzfahrzeugachsenbereich:

Anwendbar für die ultimative Leistungsausgabe, Ultra-Hochmomentübertragung, Getriebewirkungsgrad und ultralange Haltbarkeitstests von Ultra-Schwerlast-Nutzfahrzeugachsen wie Ultra-Schwerlast-Zugmaschinen, Großmuldenkippern und Ultra-Lang-Anhängern, einschließlich Hochleistungsverifizierung und Werkstests verschiedener Achsen wie Ultra-Schwerlast-Antriebsachsen, verstärkte Lenkachsen und Hochleistungs-Stützachsen.2) Spezieller High-End-Fahrzeugbereich:

Spezialisierte Tests von Achsen für spezielle High-End-Fahrzeuge wie spezielle Militärfahrzeuge, Großgeräte-Rettungsfahrzeuge und Super-Großbagger, die die Anforderungen an Zuverlässigkeit und Stabilität unter Ultra-Hochmoment, ultralanger Dauer und extrem komplexen Arbeitsbedingungen erfüllen und sich an die Leistungsbegrenzungsüberprüfung in rauen Arbeitsumgebungen anpassen.3) High-End-Achsen-F&E- und Innovationsbereich:

Wir bieten führenden Achsenunternehmen und nationalen Forschungsinstituten erstklassige F&E- und Testplattformen, unterstützen High-End-kundenspezifische Testlösungen wie strukturelle Innovationen für Ultrahochleistungsachsen, Getriebesystemoptimierung und -anpassung sowie F&E-Technologien zur Energieeinsparung und Leistungssteigerung und helfen der Achsentechnologie, das international fortgeschrittene Niveau zu erreichen.4) Maßgebender High-End-Testbereich:

Wir erfüllen nationale und internationale Top-Teststandards und bieten hochwertige Konformitätsprüfungsdienstleistungen für Ultrahochleistungsachsenprodukte für nationale maßgebliche Qualitätsprüfstellen und internationale Zertifizierungsstellen, die alle Dimensionen des High-End-Testens abdecken, einschließlich Sicherheitsleistung, Umweltleistung, extreme Haltbarkeit und Anpassungsfähigkeit an extreme Arbeitsbedingungen.5.

SSCD560-1800-4000 Fahrzeug Achsen-Elektrodynamometer-Prüfstandsystem ReferenzstandardsQC/T 533－2020 „Nutzfahrzeug-Antriebsachsenbaugruppe“

QC/T 534－2020 „Prüfstand-Testbewertungsindizes für Automobilantriebsachsen“
GB/T 23920-2024 „Baumaschinen - Achsen“
JB/T 5929-1991 „Zuverlässigkeitstestmethoden für Antriebsachsen von Baumaschinen“
JB/T 10634-2023 „Elektrodynamometer“
6

. Automobil-Achsen-Elektrodynamometer-Prüfstandsystem Modell ListeModell

. Lieferung und KundendienstL

ieferungStandardmodelle werden innerhalb von 90 Tagen versendet, während kundenspezifische Modelle innerhalb von 120-150 Tagen versendet werden (einschließlich internationaler Logistik und Zollabfertigungshilfe). Die Lieferung umfasst ein komplettes Gerätepaket, Installationsanweisungen, Betriebshandbuch, Kalibrierungszertifikat, Ersatzteilliste und andere vollständige Dokumentation. Vor-Ort-Installation und -Inbetriebnahme werden unterstützt.Kundendienst

1) Garantieservice: Für Kernkomponenten (Dynamometer, Drehmomentflansch, Frequenzumrichtersystem) gilt eine Garantie von 1 Jahr, und fehlerhafte Komponenten werden während der Garantiezeit kostenlos repariert oder ersetzt.

2) Technischer Support: Lebenslanger zweisprachiger (Chinesisch und Englisch) technischer Support wird angeboten, mit einer Reaktionszeit von ≤4 Stunden; Fernwartung (computerbasiert), modulare Lösungskonfigurationsanleitung und Online-Antworten auf technische Fragen werden unterstützt.

3) Schulungsdienstleistungen: Wir bieten 2 Tage kostenlose Vor-Ort-Schulungen an, die Geräteinstallation, Parametereinstellungen, Betriebsbedingungstests, Datenanalyse und tägliche Wartung umfassen, um sicherzustellen, dass Benutzer mit der Bedienung des Systems vertraut sind.

8.

FAQ

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit? A: Wir unterstützen kleine Probebestellungen von 1 Stück für Lagerprodukte.

F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Normalerweise 30 % T/T-Anzahlung, vollständige Zahlung vor dem Versand.
F: Wie lange ist die Vorlaufzeit für meine Bestellungen?
A: Der Produktionszyklus für Dynamometer beträgt 6-8 Wochen, der Produktionszyklus für Sensoren beträgt 2-3 Wochen, für andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung des Prüfstands?
A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden sich mit Ihnen über den detaillierten Plan austauschen.
F: Kann ich Ihre Fabrik besuchen?
A: Gerne, Sie sind jederzeit herzlich willkommen.
