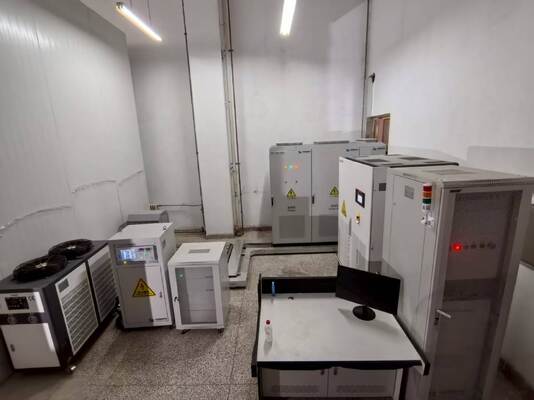

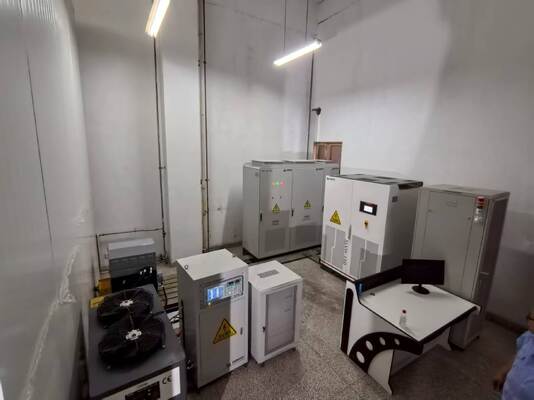

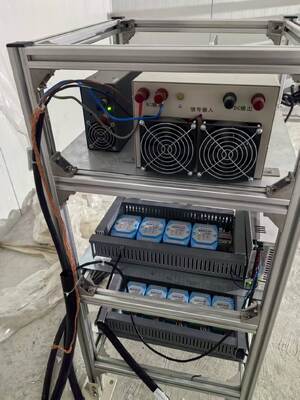

SSCD315-1500/3800 315KW Elektrodynamometer-Prüfstandsystem für Neufahrzeugmotoren
1. SSCD315-1500/3800 315KW Elektrodynamometer-Prüfstandsystem für Neufahrzeugmotoren – Komponentenbeschreibung
Das SSCD315-1500/3800 315kW Motor-Elektrodynamometer-Prüfstandsystem ist eine hochwertige, umfassende Testplattform, die für 315kW Hochleistungsmotoren in mittelschweren und schweren Nutzfahrzeugen, Baumaschinen und anderen Bereichen entwickelt wurde. Das System integriert ein Elektrodynamometer, hochpräzise Sensoreinheiten, eine intelligente Mess- und Steuerzentrale und ein großflächiges Energiesimulationssystem. Es kann die Leistungsüberprüfung unter allen Bedingungen, Haltbarkeitstests und Fehleranalysesimulationen von Motoren realisieren und eignet sich für die Testanforderungen von mittelgroßen Hochleistungsmotoren in neuen Energie-Mittel- und Schwerlastwagen, mittelgroßen Baumaschinen und Antriebssystemen für Spezialfahrzeuge.
| Komponentenname |
Kernspezifikationen |
Marke |

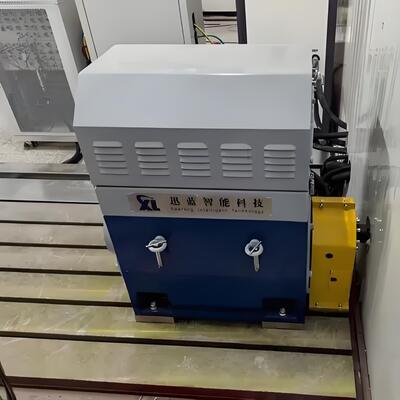

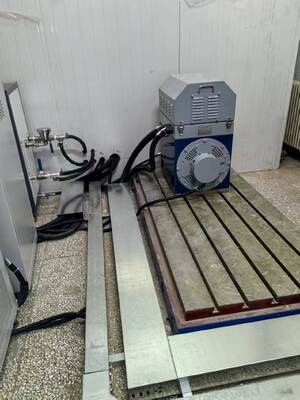

| SSCD315-1500/3800 Elektrodynamometer |
Leistung: 315 kW; Nenndrehzahl: 1500 U/min; Nenndrehmoment: 2001 Nm; Maximale Drehzahl: 3800 U/min; Konstantleistungsdrehzahl: 1500-3800 U/min; Hocheffizientes Wasserkühlsystem. |
Seelong |
| Hochpräziser Drehmomentsensor |
Messbereich: 0-3000 Nm (Genauigkeit: 0,15 % FS), dynamische Ansprechzeit ≤1 ms |
HBM |

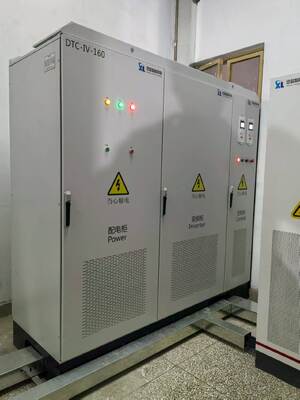

| Intelligentes Frequenzumrichtersystem |
Eingangsspannung: dreiphasig AC 380V-480V; Frequenz: 50-60 Hz; Überstromschutzwert: 1,8-facher Nennstrom; ausgestattet mit Vektorregelungstechnologie, unterstützt präzise Drehmomenteinstellung und integriert Überspannungsschutz, Kurzschlussschutz und Temperaturwarnung als dreifachen Schutzmechanismus. |
Siemens |
| XLP-1000 Mess- und Steuerungssystem |
Industrie-PC: IPC710, CPU: i7, Speicher: 32 GB, Festplatte: 1 TB, XLP-1000 Mess- und Steuerungssystem-Software |
Seelong |
| Datenerfassungssystem |
Enthält Temperatur-/Vibration-/Geräusch-/Druckerfassungseinheiten; Temperaturbereich -40~300℃ (Genauigkeit ±0,3℃); Vibrationsfrequenz 5 Hz-20 kHz; Druckmessbereich 0-10 MPa (Genauigkeit ±0,2 % FS). |
Seelong |
| Leistungsanalysator |
Modell: WT3006; Grundgenauigkeit: 0,03 % (0,01 % des Messwerts + 0,02 % des Bereichs); Bandbreite: DC, 0,1 Hz -1 MHz; LCD-Touchscreen > 6 Kanäle + MTR |
Seelong |
| Stromwandler |
Messbereich 1000 A, Genauigkeitsklasse 0,03 % FS, Isolationsklasse F. |
Seelong |
| Batteriesimulator |
Ausgangsspannung: 36-1200 V; Nennleistung: 315 kW; Spitzenleistung: 400 kW; Nennstrom: 800 A; Spitzenstrom: 1000 A; Rückspeisespannung: 380-450 V; Unterstützt 8 Arten von Batteriemodellen (einschließlich Festkörperbatteriesimulation). |
Seelong |
| Optionale Komponenten |
Hochleistungskupplungen |
Zulässige Drehzahl: 6000 U/min, zulässiges Drehmoment: 3000 Nm, elastische Pufferstruktur |
| |
Einstellbare Motorhalterung |
Einstellbereich der Halterung (Motor-Mittenhöhe): 250 mm-600 mm; Tragfähigkeit: ≥400 kg |
| |
Hochpräzise Gusseisenplattform |
Material: HT350 (Zugfestigkeit ≥350 MPa), Waben-Dämpfungsstruktur, Ebenheitsfehler ≤0,02 mm/m |
| |
Verbundstoßdämpfer |
Einstellbarer Dämpfungsfeder-Stoßdämpfer mit einer Dämpfungseffizienz von ≥92 %, geeignet für Vibrationsunterdrückungsanforderungen bei mittleren bis hohen Leistungen. |
2. SSCD315-1500/3800 315KW Elektrodynamometer Technische Parameter
| Parameter |
Technische Indikatoren |
| Elektrodynamometer-Hersteller |
Seelong |
| Nennleistung |
315 kW |
| Nenndrehmoment |
2001 Nm |
| Nenndrehzahl |
1500 U/min |
| Maximale Drehzahl |
3800 U/min |
| Konstantdrehmoment-Drehzahlbereich |
0-1500 U/min |
| Konstantleistungs-Drehzahlbereich |
1500-3800 U/min |
| Drehmomentsensormodell |
T40FM |
| Drehmomentsensor-Hersteller |
HBM |
| Drehmomentsensorbereich (Nm) |
0-3000 Nm |
| Genauigkeitsklasse |
0,15 % FS |
3. SSCD315-1500/3800 315KW Neufahrzeugmotor Dynamometer-Prüfstand System Kernvorteile
1) Hohe Leistung mit präziser Anpassung: Das Kerndynamometer hat eine Nennleistung von 315 kW, einen Drehmomentbereich von 0-3000 Nm, eine maximale Drehzahl von 3800 U/min und einen Konstantleistungsbereich von 1500-3800 U/min. Es ist präzise auf die Volllast- und Extrembetriebsbedingungen von mittelgroßen Hochleistungsmotoren in mittelschweren und schweren Nutzfahrzeugen und mittelgroßen Baumaschinen abgestimmt. Es ist mit Motorprodukten mit mehreren Drehzahleigenschaften kompatibel, wodurch die Anpassungsfähigkeit gezielter wird.
2) Branchenführende Messgenauigkeit: Ausgestattet mit einem hochpräzisen HBM-Drehmomentsensor (Genauigkeit 0,15 % FS) und einem Seelong WT3006-Leistungsanalysator (Grundgenauigkeit 0,03 %), zusammen mit einem 10 kHz Hochgeschwindigkeits-Datenerfassungsmodul, erreicht es eine genaue Erfassung von Schlüsselparametern wie Drehmoment, Leistung, Temperatur und Vibration, mit einer Datenfehlerquote von weniger als 0,3 %, was hochpräzisen Teststandards entspricht.
3) Das System bietet flexible Skalierbarkeit: Der Batteriesimulator unterstützt eine große Spannungsausgabe von 36-1200 V und 8 Arten von Batteriemodellen (einschließlich neuer Festkörperbatterien) mit einem Spitzenstrom von 1000 A, anpassbar an verschiedene mittelgroße Hochleistungsmotor-Stromversorgungssysteme; das intelligente Siemens-Frequenzumrichtersystem ist mit einem weiten Spannungseingang von 380 V-480 V kompatibel und erreicht eine dynamische Reaktion und schnelle Anpassung basierend auf Vektorregelungstechnologie, weist eine ausgezeichnete Betriebsstabilität und Entstörungsfähigkeit auf, und seine Funktionsmodule können je nach Testanforderungen erweitert werden.
4) Zuverlässiges und langlebiges Strukturdesign: Alle Kernkomponenten wurden unter mittleren und hohen Leistungsbedingungen langfristig verifiziert. Optionale hochbelastbare Montagehalterungen (250-600 mm einstellbar), HT350 hochfeste Gusseisenplattformen und Verbundstoßdämpfer können ausgestattet werden, um Vibrationsstörungen während des Tests effektiv zu unterdrücken und einen langfristig stabilen Betrieb der Geräte zu gewährleisten. Das modulare Design unterstützt die Funktionserweiterung und kundenspezifische Modifikationen, wodurch die Wartung komfortabler wird.
4. SSCD315-1500/3800 315KW Neufahrzeugmotor Elektrodynamometer-Prüfstand System Anwendungsbereiche
1) Bereich mittelschwerer und schwerer Neufahrzeuge: Anpassbar an Leistung, Drehmoment, Wirkungsgrad, Haltbarkeit und Hoch- und Tieftemperatur-Umgebungsanpassungstests von Antriebsmotoren für neue Energie-Mittel- und Schwerlastwagen, mittelgroße Busse, leichte Bergbaufahrzeuge usw. und passend zu den Anforderungen der Mainstream-Leistungsbatterie.
2) Bereich mittelgroßer Industrieanlagen: Wir können Werkstests, Typentests und Zuverlässigkeitsprüfungen für Industriemotoren mit 315 kW und darunter, kleine und mittelgroße Stromaggregate und Kompressor-Passmotoren durchführen, die Anwendungsszenarien in der Leichtindustrie, im Baustoffbereich, im allgemeinen Maschinenbau und in anderen Branchen abdecken.
3) Sektor mittelgroßer Spezialausrüstung: Es erfüllt die speziellen Testanforderungen von Sondermotoren für kleine und mittelgroße Baumaschinen (Lader, Mini-Bagger), Spezialfahrzeugantriebssysteme, Schienenverkehrs-Traktionsmotoren usw. und ist an komplexe Arbeitsbedingungen mit mittlerem bis hohem Drehmoment, großer Drehzahl und mittlerer Stoßbelastung angepasst.
4) F&E- und Testsektor: Wir bieten lokalen Forschungsinstituten, Automobil-F&E-Zentren und Drittanbieter-Testorganisationen Leistungs-F&E, Standardkonformitätstests und kundenspezifische Testlösungen für mittelgroße Hochleistungsmotoren und unterstützen die Optimierung und innovative Verifizierung ausgereifter Motortechnologien.
5. SSCD315-1500/3800 315KW Neufahrzeugmotor Elektrodynamometer-Prüfstand System Referenzstandards
Nationale Standards
- GB/T 18488.1-2015 "Antriebsmotorsystem für Elektrofahrzeuge - Teil 1: Spezifikation",
- GB/T 18488.2-2015 "Antriebsmotorsystem für Elektrofahrzeuge - Teil 2: Testmethoden",
- GB/T 755-2019 "Elektrische rotierende Maschinen - Nennleistung und Leistung",
- GB/T 29307-2022 "Zuverlässigkeitstestmethoden des Antriebsmotorsystems für Elektrofahrzeuge".
Internationale Standards
- ISO 15084-1:2017 Straßenfahrzeuge - Elektrische Antriebssysteme - Teil 1: Leistungsschnittstellen,
- IEC 60034-1:2017 Elektrische rotierende Maschinen - Teil 1: Nennleistungen und Leistung,
- ISO 6469-5:2022 Elektrofahrzeuge - Sicherheitsanforderungen - Teil 5: Energiesysteme.
Komponentenspezifische Standards
- HBM T40FM Drehmomentsensor entspricht dem ISO 16613:2013 Kalibrierstandard,
- Siemens Frequenzumrichtersystem entspricht dem IEC 61800-5-1 Sicherheitsstandard und dem IEC 61800-2 Standard für einstellbare elektrische Antriebssysteme,
- Leistungsanalysator entspricht dem IEC 62053-22 Genauigkeitsstandard.
6. Modellliste des Elektrodynamometer-Prüfstandsystems für Neufahrzeugmotoren
| Modell |
Leistung (KW) |
Drehmoment (Nm) |
Nenndrehzahl (U/min) |
Max. Drehzahl (U/min) |
Drehmessgenauigkeit |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,15 % FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,15 % FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,15 % FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,15 % FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0,15 % FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,15 % FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,15 % FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,15 % FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,15 % FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,15 % FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,15 % FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,15 % FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,15 % FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,15 % FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,15 % FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,15 % FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,15 % FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,15 % FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,15 % FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,15 % FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0,15 % FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0,15 % FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,15 % FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0,15 % FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,15 % FS |
7. Lieferung und Kundendienst
Lieferung
Standardmodelle werden innerhalb von 90 Tagen versendet, während kundenspezifische Modelle innerhalb von 120-150 Tagen versendet werden (einschließlich internationaler Logistik und Zollabfertigungshilfe). Die Lieferung umfasst ein komplettes Gerätepaket, Installationsanweisungen, Betriebshandbuch, Kalibrierzertifikat, Ersatzteilliste und andere vollständige Dokumentation. Vor-Ort-Installation und -Inbetriebnahme werden unterstützt.
Kundendienst
1) Garantieleistung: Für Kernkomponenten (Dynamometer, Drehmomentflansch, Frequenzumrichtersystem) gilt eine Garantie von 1 Jahr, und fehlerhafte Teile werden während der Garantiezeit kostenlos repariert oder ersetzt.
2) Technischer Support: Lebenslanger zweisprachiger (Chinesisch und Englisch) technischer Support wird angeboten, mit einer Reaktionszeit von höchstens 4 Stunden; Fernwartung (computerbasiert), modulare Lösungskonfigurationsanleitung und Online-Antworten auf technische Fragen werden unterstützt.
3) Schulungsleistungen: Wir bieten 2 Tage kostenlose Vor-Ort-Schulungen an, die die Geräteinstallation, Parametereinstellungen, Betriebsbedingungstests, Datenanalyse und tägliche Wartung abdecken, um sicherzustellen, dass die Benutzer mit der Bedienung des Systems vertraut sind.
8. FAQ
F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen eine kleine Probebestellung von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Was sind Ihre Zahlungsbedingungen?
A: Normalerweise 40 % T/T-Anzahlung, vollständige Zahlung vor dem Versand.
F: Wie lange dauert die Bearbeitung meiner Bestellungen?
A: Der Produktionszyklus für Dynamometer beträgt 6-8 Wochen, der Produktionszyklus für Sensoren beträgt 2-3 Wochen, für andere Produkte kontaktieren Sie uns bitte.
F: Wie erhalten wir die Gesamtlösung des Prüfstands?
A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden sich mit Ihnen über den detaillierten Plan austauschen.
F: Kann ich Ihre Fabrik besuchen?
A: Gerne, Sie sind jederzeit herzlich willkommen, uns zu besuchen.
