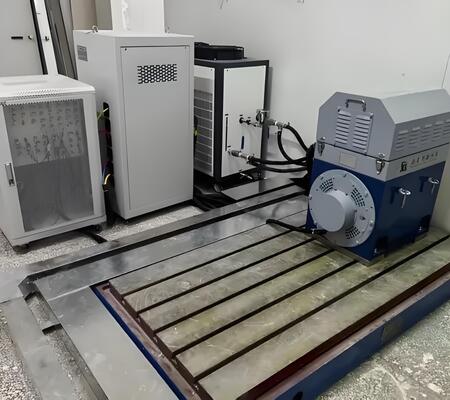

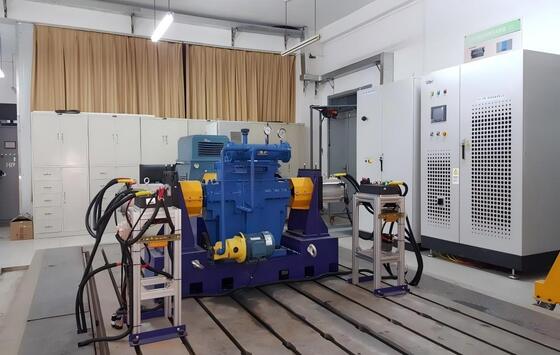

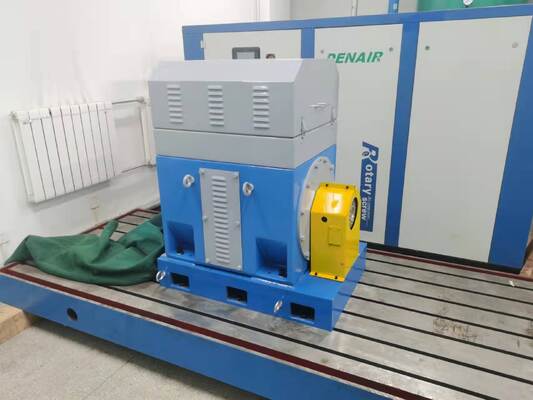

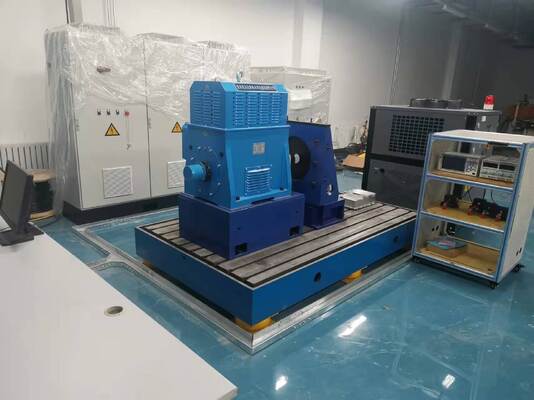

SSCD450-1500/3800 450KW Prüfstandsystem für Elektromotoren in Neufahrzeugen

3. SSCD450-1500/3800 450KW Prüfstand für Elektromotoren von Neufahrzeugen System Kern-Technische Vorteile

1) Hohe Leistung und präzise Abstimmung: 450 kW Nennleistung, 2865 Nm Spitzendrehmoment und 3800 U/min maximale Drehzahl, decken perfekt die vollständigen Testanforderungen von Antriebsmotoren für neue Energie-Nutzfahrzeuge und Schwerlast-Personenkraftwagen ab. Der konstante Leistungsbereich erstreckt sich über den gesamten Hochgeschwindigkeitsbetriebsbereich und passt sich den tatsächlichen Arbeitseigenschaften des Motors an.

2) Ultrahohe Messgenauigkeit: Es werden der hochpräzise Drehmomentsensor HBM T40FM (0,15 % FS) und der Leistungsanalysator Seelong WT6000 (0,02 % Grundgenauigkeit) verwendet, und es ist ein 1000 Hz Hochgeschwindigkeits-Datenerfassungssystem ausgestattet, um die genaue Erfassung von Schlüsselparametern wie Drehmoment, Leistung, Temperatur und Vibration zu gewährleisten, wobei die Datenfehler weit unter den Industriestandards liegen.

3) Vollständige Szenarienkompatibilität: Der Batteriesimulator unterstützt 8 gängige und neue Batteriemodelle, 30-1500 V Weitbereichsspannungsausgang, 1200 A Spitzenstrom und ist mit Motoren unterschiedlicher Spannungsebenen kompatibel; das ABB-Frequenzumrichtersystem ist mit 380 V±15 % Weitbereichsspannungseingang kompatibel, passt sich an verschiedene Stromnetzumgebungen auf der ganzen Welt an und hat eine höhere Stabilität.

4) Flexible Anpassung und hohe Stabilität: Das System integriert Kernfunktionen wie Messung und Steuerung, Analyse und Datenspeicherung. Kundenspezifische Halterungen, Kupplungen und andere Komponenten können ausgewählt werden. Die Halterung hat einen Einstellbereich von 250-600 mm, um verschiedene Motormodelle aufzunehmen. Die Kombination aus HT350-Gussplatte und Verbunddämpfungsstoßdämpfer unterdrückt effektiv Vibrationen während des Hochgeschwindigkeitsbetriebs und gewährleistet die Stabilität der Testdaten.

5) Intelligenter und effizienter Betrieb: Die XLP-2000 Mess- und Steuerungssoftware unterstützt die benutzerdefinierte Bearbeitung von Testprozessen, die Echtzeit-Datenvisualisierung und die automatische Generierung von Berichten. In Kombination mit der Fernwartungsfunktion verbessert sie die Testeffizienz erheblich; die zweisprachige chinesische und englische Bedienoberfläche ist an die Bedürfnisse internationaler Benutzer angepasst.

4. SSCD450-1500/3800 450KW Elektromotor für NeufahrzeugePrüfstand SystemanwendungBereiche

1) Bereich der neuen Energiefahrzeuge: Wir konzentrieren uns auf die Leistungstests von Antriebsmotoren für neue Energie-Nutzfahrzeuge (Busse, Logistikfahrzeuge, Schwerlastkraftwagen) und hochwertige Personenkraftwagen, einschließlich Leistungsüberprüfung, Drehmomentcharakteristik, Effizienzanalyse, Haltbarkeitstests, dynamische Reaktionstests usw., um die unterstützenden Anforderungen von ternärem Lithium, Lithium-Eisenphosphat und Festkörperbatterien zu erfüllen.

2) Motorherstellungsindustrie: Bereitstellung von Werkstests, Typentests und Zuverlässigkeitsüberprüfung für neue Energie-Antriebsmotoren von 450 kW und darunter für Motorhersteller, um die Produktqualität zu kontrollieren und die Leistung zu optimieren.

3) Forschungs- und Testeinrichtungen: Bereitstellung von Hochleistungs-Motorforschungs- und Testplattformen für Universitäten, Forschungsinstitute und Testlabore von Drittanbietern, Unterstützung von kundenspezifischen Testlösungen und Erfüllung der Anforderungen von Forschung und Entwicklung neuer Technologien, Standardkonformitätszertifizierung usw.

4) Bereich der Spezialfahrzeuge: Anpassungsfähig an spezielle Tests von Hilfsantriebsmotoren für neue Energie-Baumaschinen, neue Energieschiffe und Schienenverkehr, in der Lage, hohen Belastungen und langfristigem Dauerbetrieb standzuhalten und die strengen Testanforderungen spezieller Szenarien zu erfüllen.

5. SSCD450-1500/3800 450KW Elektromotor für NeufahrzeugePrüfstand System Referenz Standards

Nationale Standards

• GB/T 18488.1-2015 "Antriebsmotorsystem für Elektrofahrzeuge - Teil 1: Spezifikation",
• GB/T 18488.2-2015 "Antriebsmotorsystem für Elektrofahrzeuge - Teil 2: Testmethoden",
• GB/T 755-2019 "Elektrische rotierende Maschinen - Nennleistung und Leistung",
• GB/T 29307-2022 "Zuverlässigkeitstestmethoden des Antriebsmotorsystems für Elektrofahrzeuge".

Internationale Standards

• ISO 15084-1:2017 Straßenfahrzeuge - Elektrische Antriebssysteme - Teil 1: Leistungsschnittstellen,
• IEC 60034-1:2017 Elektrische rotierende Maschinen - Teil 1: Nennleistungen und Leistung,
• ISO 6469-5:2022 Elektrofahrzeuge - Sicherheitsanforderungen - Teil 5: Energiesysteme.

Komponentenspezifische Standards

• HBM T40FM Drehmomentsensor entspricht dem Kalibrierstandard ISO 16613:2013,
• Siemens Frequenzumrichtersystem entspricht dem Sicherheitsstandard IEC 61800-5-1 und dem Standard IEC 61800-2 für einstellbare elektrische Antriebssysteme,
• Leistungsanalysator entspricht dem Genauigkeitsstandard IEC 62053-22.

6. Modellliste des Prüfstandsystems für Elektrodynamometer von Elektromotoren für Neufahrzeuge

7. Lieferung und Kundendienst

Lieferung

Standardmodelle werden innerhalb von 90 Tagen versendet, während kundenspezifische Modelle innerhalb von 120-150 Tagen versendet werden (einschließlich internationaler Logistik und Zollabfertigungshilfe). Die Lieferung umfasst ein komplettes Gerätepaket, Installationsanweisungen, Betriebshandbuch, Kalibrierzertifikat, Ersatzteilliste und andere vollständige Dokumentation. Vor-Ort-Installation und Inbetriebnahme werden unterstützt.

Kundendienst

1) Garantieleistung: Für Kernkomponenten (Dynamometer, Drehmomentflansch, Frequenzumrichtersystem) gilt eine Garantie von 1 Jahr, und fehlerhafte Teile werden während der Garantiezeit kostenlos repariert oder ersetzt.

2) Technischer Support: Lebenslanger zweisprachiger (Chinesisch und Englisch) technischer Support wird angeboten, mit einer Reaktionszeit von weniger als oder gleich 4 Stunden; Fernwartung (computerbasiert), modulare Lösungskonfigurationsanleitung und Online-Antworten auf technische Fragen werden unterstützt.


3) Schulungsleistungen: Wir bieten 2 Tage kostenlose Vor-Ort-Schulungen an, die die Geräteinstallation, Parametereinstellungen, Betriebszustandstests, Datenanalyse und tägliche Wartung umfassen, um sicherzustellen, dass Benutzer mit der Bedienung des Systems vertraut sind.
