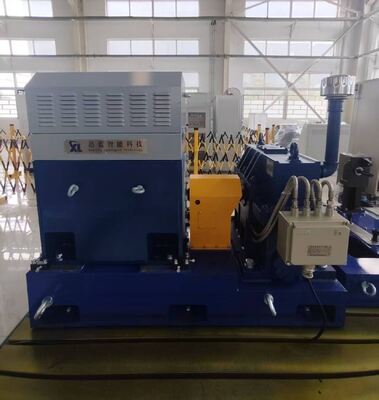

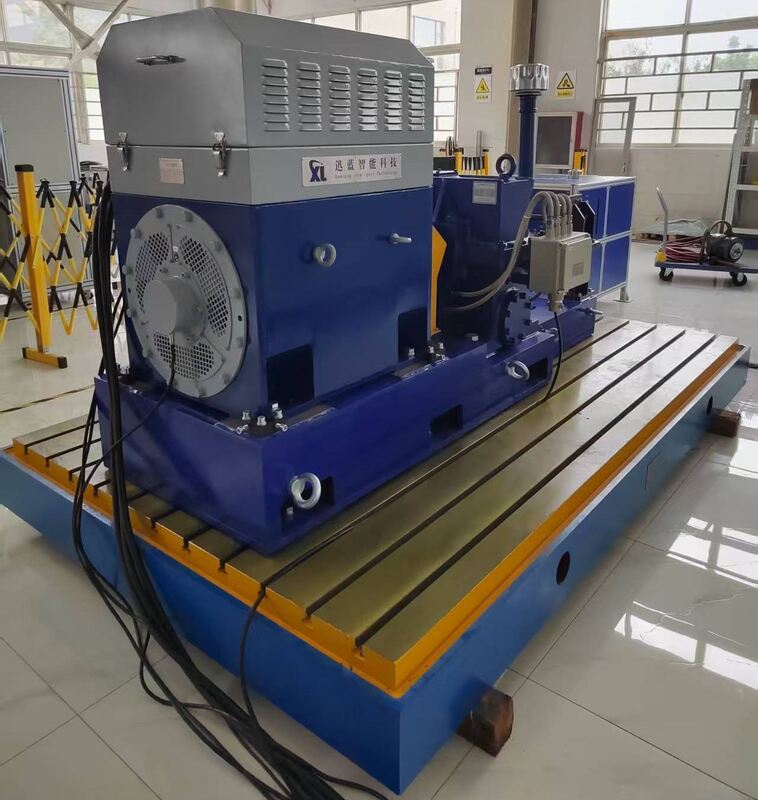

SSCD200-1000/3300 1910Nm Nenndrehmoment 3300rpm Maximalgeschwindigkeit Getriebe Getriebe Dynamometer

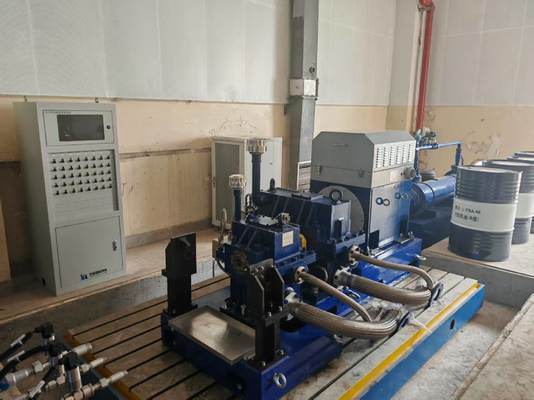

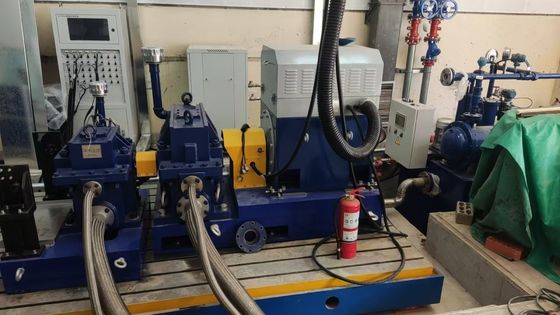

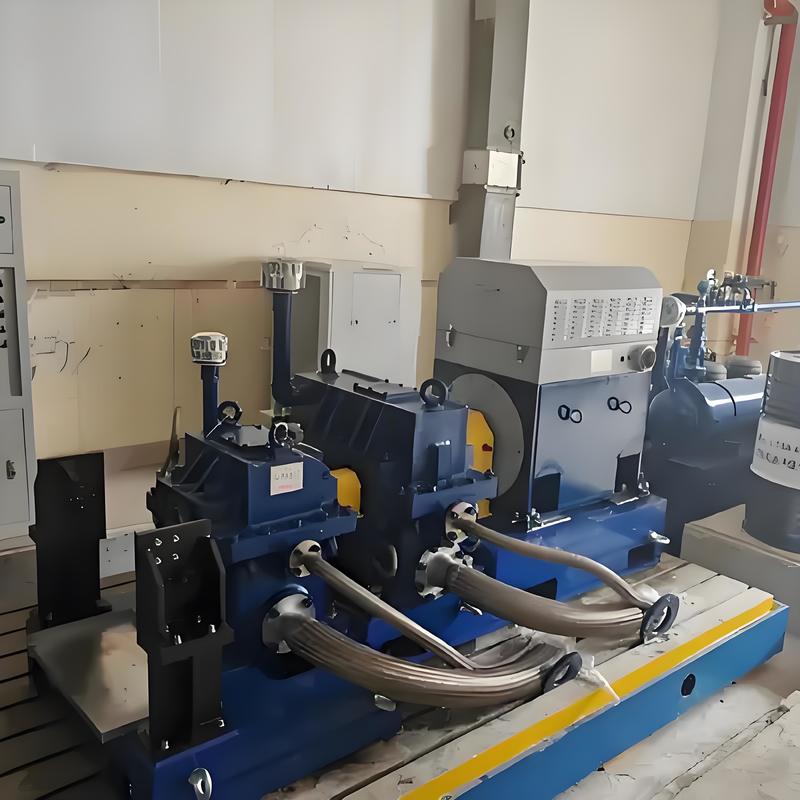

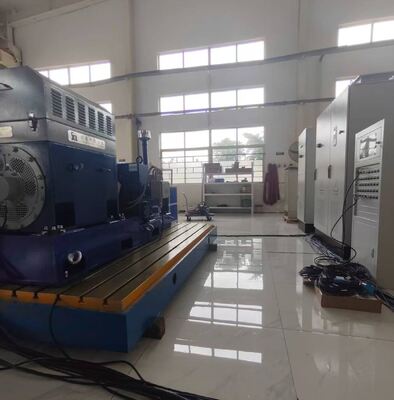

1.Beschreibung des Bauteils SSCD200-1000/3300 Getriebe-Dynamometer
Der SSCD200-1000/3300-Getriebe-Prüfstand ist ein Hochleistungsgerät, das speziell für hochpräzise Getriebeprüfungen entwickelt wurde und in der Industrie, in der Windenergie,BaumaschinenDiese Bank integriert das Antriebsdynamometer von Seelong (Modell SSCD200-1000/3300, 200 kW Leistung, Nenngeschwindigkeit 1000rpm, Höchstgeschwindigkeit 3300rpm,Drehmomentmessgenauigkeit 0.2% FS) und Lastdynamometer (Modell SSCD110-300/600, 110 kW Leistung, Nenngeschwindigkeit 300rpm, Höchstgeschwindigkeit 600rpm), kombiniert mit dem Wechselrichtersystem von ABB (Torchkontrollgenauigkeit 0,2% FS,Drehzahlregelungsgenauigkeit ±1 Rpm, Antwortzeit 5 ms) und das Mess- und Steuerungssystem XLP-1000 von Seelong (ausgestattet mit einem Intel Core i7-Prozessor, 32 GB DDR4-Speicher und einer 1 TB SSD),eine umfassende Überwachung und präzise Steuerung wichtiger Parameter wie Drehmoment ermöglicht, Geschwindigkeit, Temperatur und Druck.
| Name der Komponente |
Kernspezifikationen |
Marke |
|
SSCD110-300/600
elektrisches Lastdynamometer
|
Leistung: 110 kW; Nenngeschwindigkeit: 300 Rpm; Nenndrehmoment: 3501 Nm; Höchstgeschwindigkeit: 600 Rpm; Drehmomentmesssensor: 0-5000 Nm (Genauigkeit: 0,2% FS) |
Seelong |
| SSCD200-1000/3300 elektrisches Antriebsdynamometer |
Leistung: 200 kW; Nenngeschwindigkeit: 1000 Rpm; Nenndrehmoment: 1910 Nm; Höchstgeschwindigkeit: 3300 Rpm; Drehmomentmesssensor: 0-2000 Nm (Genauigkeit: 0,2% FS) |
Seelong |
| Drehmomentkalibriervorrichtung |
Drehmomentkalibrierung der Drehmomentflansche |
Seelong |
| Variable Frequenzumrichter-System |
Mehrantriebsvariable Frequenzumrichter; Drehmomentregelgenauigkeit 0,2% FS; Drehzahlregelgenauigkeit ±1rpm; Reaktionszeit 5 ms; mit mehreren Schutzvorrichtungen gegen Überlast, Überspannung,und Überhitzung. |
ABB |
| XLP-1000 Mess- und Steuerungssystem |
Industriecomputer: IPC710; CPU: Intel Core i7; Speicher: 32 GB DDR4; Festplatte: 1 TB SSD; vorinstallierte XLP-1000-Software |
Seelong |
| Datenerfassungssystem |
PT100 Temperaturerfassungsmodul, Druckerfassungsmodul, Analogsignalerfassungsmodul, Temperaturerfassungssensor, Druckerfassungssensor, VibrationserfassungssensorDatenerfassungsbox |
Seelong |

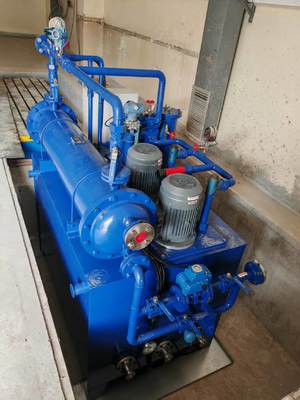

| Einrichtung zur Regelung der Öltemperatur |
Wärmetauscher aus Edelstahlplatten, Steuerungssystem PLC; Temperaturgenauigkeit ± 1 °C |
Seelong |
| Getriebeflussmesser |
für die Wasser- und Ölflussmessung verwendet:
Sammelbereich: 0-50 L/min.
Genauigkeit: 0,5% FS
Modell: SLLL050
|
Seelong |
| Optional - Kopplung |
Zulässiges Drehmoment: 500 Nm; zulässige Drehzahl: 18000 R/min. |
Seelong |
| Optional - Motorstütze |
Nicht-standardmäßig angefertigte L-Form, Wandstärke > 50 mm |
Seelong |
| Optional - Gusseisenplatte |
Material: HT300; Flachheit: ≤0,05 mm/m; Oberflächenrauheit: Ra≤1,6 μm; Stoßdämpfer und Gusseisenplatten sorgen für Stabilität bei Hochgeschwindigkeitsprüfungen. |
Seelong |
| Optional - Stoßdämpfer |
Federgefährdet, Nennlast 100-300 kg, Dämpfungskoeffizient 0,2 bis 0.3, geeignet für Schwingungsfrequenzen von 5-10 Hz; der Stoßdämpfer und die Gusseisenplatte sorgen für Stabilität bei Hochgeschwindigkeitsprüfungen. |
Seelong |

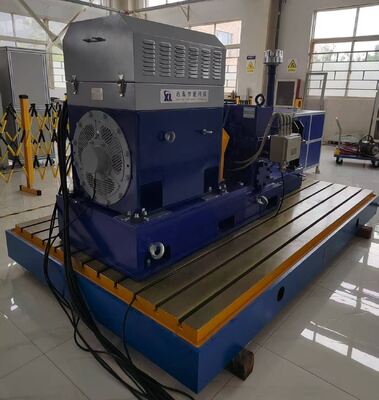

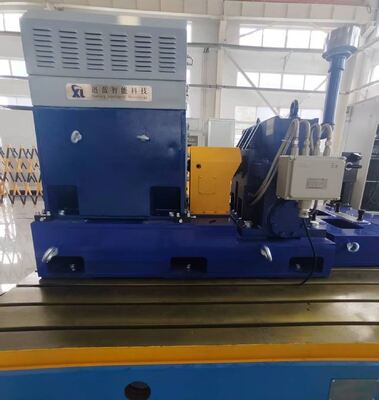

2. SSCD200-1000/3300 200 kW elektrische Dynamometer technische Parameter
| Parameter |
Spezifikationen |
| PSchleim |
200 kW. |
| Nenngeschwindigkeit |
1000 Dreh/min |
| Höchstgeschwindigkeit |
3300 Rpm |
| Nenndrehmoment |
1910Nm |
| Drehmomentmessbereich |
0 bis 2000 Nm |
| Drehmomentmessgenauigkeit |
00,2% FS |
| Genauigkeit der Drehzahlregelung |
± 1 Rpm |
| Reaktionszeit |
5 ms |
3. SSCD200-1000/3300 Getriebe Getriebe Dynamometer Hauptvorteile
1) Hochgenaue Prüfung: Drehmomentmessgenauigkeit von 0,2% FS, Drehzahlregelgenauigkeit von ±1 Rpm, um genaue und zuverlässige Prüfdaten zu gewährleisten.
2) Hocheffiziente Datenverarbeitung: Das Mess- und Steuerungssystem XLP-1000 ist mit einem leistungsstarken Prozessor ausgestattet, der eine schnelle Datenverarbeitung und Echtzeitüberwachung ermöglicht.
3) Umfassende Überwachung der Parameter: Das Datenerfassungssystem integriert mehrere Sensoren zur umfassenden Überwachung von Parametern wie Temperatur, Druck und Durchfluss.
4) Energieeinsparung und Umweltschutz: Das elektrische Dynamometer wandelt mechanische Energie in elektrische Energie um und leitet sie an das Stromnetz zurück.
5) Flexible Konfiguration: bietet eine Vielzahl von optionalen Komponenten, um den Bedürfnissen verschiedener Testszenarien gerecht zu werden.
4. SSCD200-1000/3300 Umfang der Anwendung von Getriebe-Dynamometer
1) Industriegetriebe: zur Übertragungseffizienz-, Temperaturanstiegs- und Lebensdauerprüfung von Werkzeugmaschinen, metallurgischen Maschinen,Bergbaumaschinen und Gummi- und Kunststoffmaschinen zur Gewährleistung von Verarbeitungsstabilität und Verschleißfestigkeit.
2) Getriebe für Windkraftanlagen: Unterstützt Vibrationsmerkmale, dynamische Leistung und Zuverlässigkeitsprüfung von Megawatt-Windturbinengetrieben, geeignet für die Fernüberwachung und Fehlerdiagnose.
3) Getriebe für Maschinenbau: Belastungssimulation und Dauerhaftigkeitsprüfung von Geräten wie Brechern und Fördergeräten sowie Überprüfung des Betriebs in rauen Umgebungen.
4) Automobil- und Schienenverkehr: Anwendungsbereiche sind Leistungsoptimierung von Getriebe, Getriebe für Elektrofahrzeuge und Zugsysteme für Hochgeschwindigkeitsbahnen, Verbesserung der Übertragungseffizienz und Fahrfreundlichkeit.
5) Schiffe und Energieausrüstung: Für die Geschwindigkeitsprüfung von Schiffsgetrieben und zur Prüfung der Korrosionsbeständigkeit und Schmierleistung von hydroelektrischen Getrieben.
5. SSCD200-1000/3300 Referenznormen für Getriebe-Dynamometer
1) JB/T 10634-2023 "Elektrisches Dynamometer": Die Kernspezifikation, die die technischen Anforderungen und Prüfregeln für Dynamometer umfasst, mit Schwerpunkt auf Drehmomentmessgenauigkeit (z. B. ±0,2% FS) und Drehzahlregelgenauigkeit (z. B.(in ± 1 Rpm).
2) ISO 6336 und AGMA 2001: International anerkannte Normen zur Berechnung des Getriebeübertragungswirkungsgrades zur Gewährleistung der Genauigkeit von Steuerungs- und Analysesoftware-Modellen.
3) QC/T 533-1999 "Prüfmethoden für Fahrzeugantriebsachsen auf der Sitzbank": stellt eine Referenz für Methoden wie die statische Torsionsprüfung von Baugruppen und die Zahnradmüdigkeitstest dar und ist für die Drehmomentcharakteristischen Prüfungen von elektrischen Antriebsachsen anwendbar.
4) Militärische Normen (z. B. MIL-STD-810G): zur Simulation von extremen Umgebungstemperaturen (-40°C bis 150°C) und Aufprallbelastungen verwendet, um die Leistung des Getriebes unter tatsächlichen Arbeitsbedingungen nachzubilden.
6. Modellliste des Getriebe-Dynamometers
| Modell |
Leistung (kW) |
Drehmoment (Nm) |
Nenngeschwindigkeit (rpm) |
Höchstgeschwindigkeit (rpm) |
Drehmomentmessgenauigkeit |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% FS |
| Die Daten sind in der Tabelle 1 aufgeführt. |
90 |
859 |
1000 |
3500 |
00,2% FS |
| Einheitliche Datenbank (SSCD) |
110 |
1050 |
1000 |
3500 |
00,2% FS |
| Einheitliche Datenbank (SSCD) |
160 |
1528 |
1000 |
3500 |
00,2% FS |
| Einheitliche Datenbank (SSCD) |
200 |
1910 |
1000 |
3300 |
00,2% FS |
| Einheitliche Datenbank (SSCD) |
250 |
2387 |
1000 |
3300 |
00,2% FS |
| Die Daten sind in der Tabelle 1 aufgeführt. |
300 |
2865 |
1000 |
3300 |
00,2% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% FS |
| Einheitliche Datenbank (SSCD) |
132 |
840 |
1500 |
4500 |
00,2% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% FS |
| Einheitliche Datenbank (SSCD) |
300 |
1910 |
1500 |
3800 |
00,2% FS |
| Die Daten sind in der Tabelle 1 aufgeführt. |
400 |
2546 |
1500 |
3800 |
00,2% FS |
| Einheitliche Datenbank (SSCD) |
500 |
3183 |
1500 |
3800 |
00,2% FS |
| Leistung, GeschwindigkeitsbereichEinund die Anzahl der Akquisitionsmodule kann angepasst werdenEins Notwendig. |
7Lieferung und Kundendienst
Lieferung: Standardmodelle versenden in 90 Tagen; kundenspezifische Modelle versenden in 90-180 Tagen (einschließlich internationaler Logistik und Zollabfertigungsunterstützung).
Dienstleistungen nach dem Verkauf: 1-Jahresgarantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslanger zweisprachiger technischer Support (Chinesisch und Englisch) (Antwortzeit ≤ 4 Stunden);Ersatzteile werden innerhalb von 24 Stunden im Inland geliefert und innerhalb von 7 Tagen international geliefert.; 1,5 Tage kostenlose Betriebsschulungen; Ferndebugging unterstützt (computergestützte, einschließlich modularer Lösungskonfigurationsanleitung).
