1. SSCD75-1000/4000 75LeistungNeue EnergiemotorenElektrische DynamometerBeschreibung des Bauteils des Bänksystems

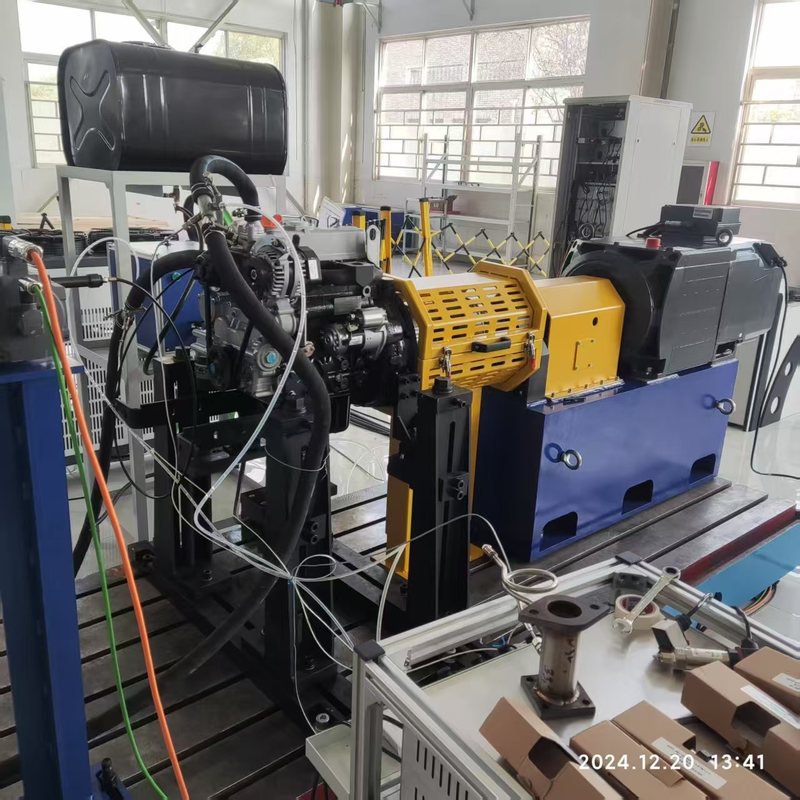

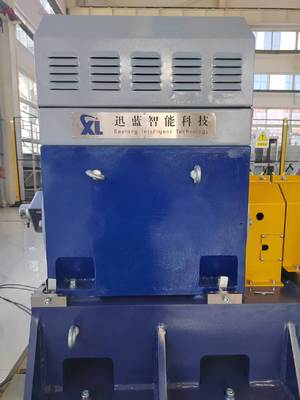

Das SSCD75-1000/4000 75kW-Motorleistungsdynamometer-Prüfstand ist eine hochpräzise umfassende Prüfplattform, die speziell für die Prüfung kleiner und mittlerer Leistungsmotoren entwickelt wurde.Dieses System integriert Kernmodule wie ein Dynamometer, einen hochpräzisen Drehmomentsensor, ein intelligentes Mess- und Steuerungssystem und einen Batteriesimulator mit großer Reichweite,umfassende Abdeckung der Anforderungen an die Leistungsüberprüfung von Antriebsmotoren von Personenkraftwagen, kleine Industriemotoren und Spezialmotoren.

2. SSCD75-1000/4000 75Leistung Elektrische DynamometerTechnische Parameter

3. SSCD75-1000/4000 75LeistungMotorische LeistungElektrische DynamometerBench-System Hauptvorteile

• Genaue Abdeckung der kleinen und mittleren Leistung: 75 kW Leistung + Drehmomentbereich von 0-1000 Nm, Höchstgeschwindigkeit von 4000 Rpm, geeignet für die vollständige Prüfung von Pkw-Antriebsmotoren und kleinen Industriemotoren,Konstante Leistungsbereiche von 1000-3000 Rpm entsprechen den Betriebsmerkmalen kleiner und mittlerer Leistungsmotoren.

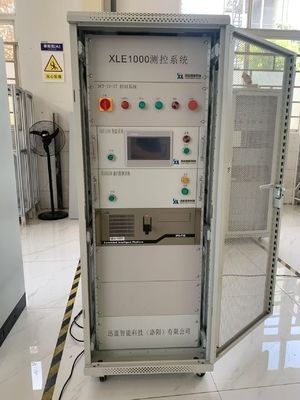

• Branchenführende Messgenauigkeit: HBM 0,2% FS hochpräzise Drehmomentflansche + Seelong 0,03% Präzisionsleistungsanalysator, gepaart mit Advantech Mehrkanal-Datenerfassungssystem, sorgt dafür, dass der Datenerfassungsfehler von Drehmoment,Leistung, Temperatur und andere Daten ≤ 0,5%.

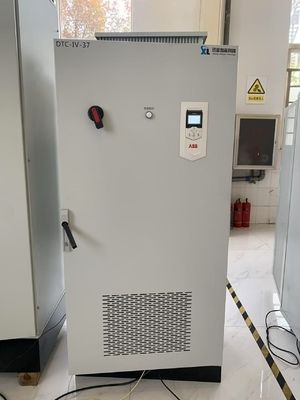

• Hohe Kompatibilität und geringe Kosten: Der Batteriesimulator unterstützt eine breite Ausgangsspannung von 24-1200 V und kann sich auf kleine und mittlere Leistungsmotoren mit niedriger Spannung (48 V) bis hoher Spannung (800 V) anpassen.Das Frequenzumwandlungssystem von ABB ist hervorragend stabil., und die Gesamtkonfiguration gleicht Leistung und Kosten aus und eignet sich somit für Massenproduktionsversuche.
• Flexibilität und Anpassungsfähigkeit an verschiedene Szenarien: Das Kernmodul ist komplett und die optionalen Teile können unterschiedlichen Anbauanforderungen entsprechen.Die Halterung hat einen Einstellbereich von 200-500 mm, um sich an verschiedene Spezifikationen wie kleine Motoren und Mikromotoren anzupassenDie Gusseisenplatte und der Federstoßdämpfer sorgen für die Stabilität der Prüfung.

4. SSCD75-1000/4000 75Leistung MAutorenPLeistungEelektrischDSchnellenmesser TistBSchnappSSchnappungEineVeröffentlichungEineGrund

• Im Bereich der neuen Energiefahrzeuge: Leistung, Drehmoment, Wirkungsgrad und Haltbarkeit von Antriebsmotoren (75 kW und weniger) für Personenkraftwagen und Kleinstgewerbefahrzeuge, die mit gängigen Spannungsplattformen von 48V/300V/800V kompatibel sind.
• Im Bereich der industriellen Motoren: Fabrikprüfungen und Überprüfung der Energieeffizienzklasse von Motoren für kleine Wasserpumpen,Ventilatoren und Kompressoren (in Übereinstimmung mit GB 18489-2023 "Energieeffizienzgrenzwerte und Energieeffizienzstufen für kleine und mittlere dreiphasige asynchrone Motoren").
• Spezialisierter MotorPrüfungen: Motoren für Elektromotorräder, Niederschwindigkeitsfahrzeuge und kleine Baumaschinen, die den Anforderungen bei Niedrigleistungsszenarien bei hohen Geschwindigkeiten entsprechen.
• Forschungseinrichtungen und Bildungseinrichtungen: Forschungs- und Entwicklungsplattform für Motorleistung und Lehre für Universitätsmotorenlabore und kleine Forschungsinstitute, die maßgeschneiderte Prüflösungen unterstützen.

5. SSCD75-1000/4000 75LeistungMotorische LeistungElektrische DynamometerBenchsystem-Referenznorms

• Nationale Normen:

• GB/T 18488-2024 "Antriebsmotorsysteme für Elektrofahrzeuge",
• GB 755-2019 "Klassifizierungen und Leistung von rotierenden elektrischen Maschinen",
• GB 18489-2023 "Energieeffizienzgrenzwerte und -grade für kleine und mittlere dreiphasige asynchrone Motoren",
• JB/T 10634-2023 "Elektrische Dynamometer".

• Internationale Normen:

• ISO 15084-1:2017 "Elektrische Antriebssysteme für Straßenfahrzeuge"
• IEC 60034-1:2017 "Klassifizierungen und Leistung von rotierenden elektrischen Maschinen".

• Industriebezogene Informationen: Der Drehmomentsensor HBM T40B entspricht der Kalibriernorm ISO 16613:2013 und das Frequenzumrechnungssystem ABB entspricht der Sicherheitsnorm IEC 61800-5-1.

6. Motorische LeistungElektrische DynamometerBench-System Modell Liste

7Lieferung und Kundendienst

• Lieferung: Standardmodelle versenden in 90 Tagen, kundenspezifische Modelle in 90 bis 180 Tagen (einschließlich internationaler Logistik- und Zollabfertigungsunterstützung);
• Dienstleistungen nach dem Verkauf: 1-Jahresgarantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslanger zweisprachiger technischer Support (Chinesisch und Englisch) (Antwortzeit ≤ 4 Stunden);Ersatzteile werden innerhalb von 24 Stunden im Inland geliefert und innerhalb von 7 Tagen international geliefert.; 1 Tag kostenloser Betriebstraining und Ferndebugging unterstützt (Computer-Terminal + Videoführung).
