SSCD350-1250/4500 350 kW Leistung des Motors elektrisches Dynamometer-System

1. SSCD350-1250/4500 350 kW Neuer Energiemotor Elektrischer Dynamometer Bench System Komponente Beschreibung

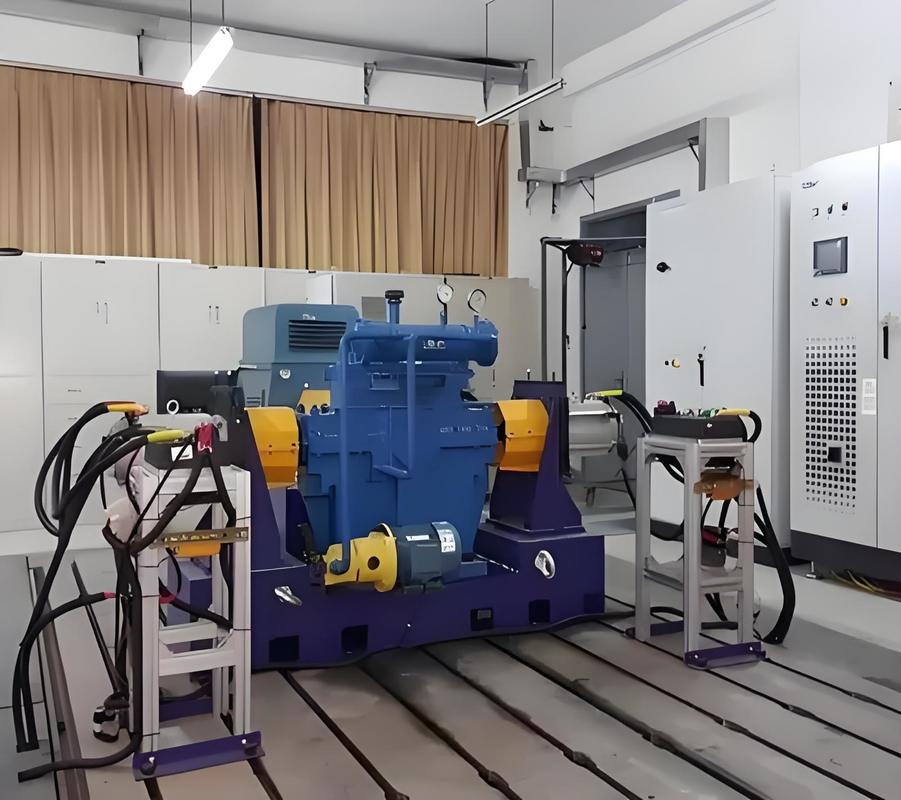

Das SSCD350-1250/4500 350 kW Motor Performance Dynamometer Bench System ist eine leistungsstarke umfassende Prüfplattform, die speziell für die Prüfung von Motoren mit mittlerer und großer Leistung entwickelt wurde.Dieses System integriert Kernmodule wie ein Dynamometer, einen hochpräzisen Drehmomentsensor, ein intelligentes Mess- und Steuerungssystem und einen Batteriesimulator mit großer Reichweite,umfassende Abdeckung der Anforderungen an die Leistungsüberprüfung von Antriebsmotoren für Nutzfahrzeuge, mittelgroße und große Industriemotoren und Spezialmotoren.



Name der Komponente	Kernspezifikationen	Marke

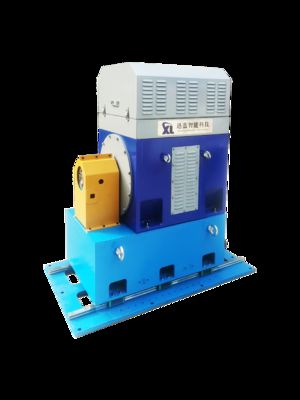

SSCD350-1250/4500 elektrisches Dynamometer	Leistung: 350 kW; Nenngeschwindigkeit: 1250rpm, Nenndrehmoment: 2674Nm, Höchstgeschwindigkeit: 4500rpm, Konstante Leistungsgeschwindigkeit: 1250-3750rpm, wassergekühlt;	Seelong

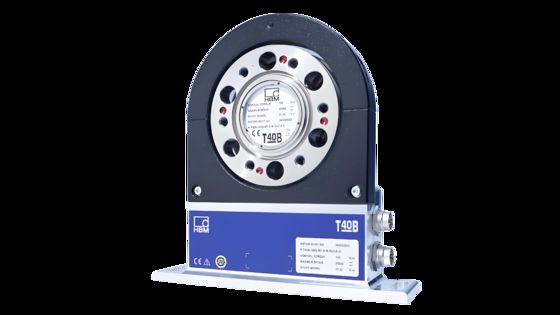

Drehmomentflansche	Drehmomentflansche: 0-3000Nm (Genauigkeit: 0,2% FS)	HBM

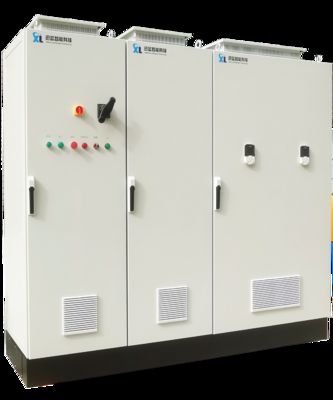

Variable Frequenzumrichter-System	Eingangsspannung: dreiphasiges Wechselstrom 380V±10%; Frequenz: 50-60Hz; Überstromschutzwert: 1,5-facher Nennstrom; Mehrfacher Schutz vor Überlast, Überspannung und Überhitzung.	ABB
Mess- und Steuerungssystem XLP-1000	Industrieller PC: IPC710, CPU: i7, Speicher: 32 GB, Festplatte: 1 TB, XLP-1000 Mess- und Steuerungssystemsoftware	Seelong
Datenerfassungssystem	Es umfasst eine Vibrationserfassungseinheit, eine Temperaturerfassungseinheit, eine analoge Eingangserfassungseinheit und eine digitale Eingangserfassungseinheit.	ADAM-4017+ von Advantech
Leistungsanalysator	Modell: WT5006 Grundgenauigkeit: 0,03% (0,01% des Messwerts + 0,02% des Bereichs) Bandbreite: Gleichstrom, 0,1 Hz - 1 MHz LCD-Touchscreen 6 Kanäle + MTR	Seelong
Stromtransformator	1000A, 0,05% FS
Simulator für die Batterie	Ausgangsspannung: 24-1200 V Nennleistung: 300 kW Spitzenleistung: 375 kW Nennstrom: 800A Spitzenstrom: 1000A Rückspannung: 323-427V Simulation von Batterien: Sie kann sieben Arten von Batterien simulieren: ternäre Lithiumbatterien, Lithium-Mangan-Oxid-Batterien, Lithium-Titanat-Batterien, Lithium-Kobalt-Oxid-Batterien,Lithium-Eisenphosphatbatterien, Blei-Säure-Batterien und Nickel-Metallhydrid-Batterien.	Seelong
Zusätzlich
Koppeln	zulässige Drehzahl: 5000 U/min, zulässiges Drehmoment: 3000 Nm	Seelong

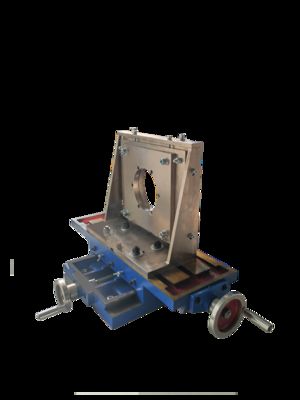

Motorhalter	Anpassungsbereich der Halterung (Höhe des Motorzentrums): 200 mm-500 mm	Seelong
mit einer Breite von nicht mehr als 20 mm	Material: HT300 (Zugfestigkeit ≥ 300 MPa); Stoßdämpfer und Gusseisenplatten sorgen für Stabilität bei Hochgeschwindigkeitsprüfungen.	Seelong
Schlagdämpfer	Die Schlagdämpfer und die Gusseisenplatten sorgen für die Stabilität bei Hochgeschwindigkeitsprüfungen.	Seelong



2. SSCD350-1250/4500 350 kW elektrisches Dynamometer technische Parameter



Parameterkategorien	Technische Indikatoren
Hersteller von Dynamometern	Seelong
Nennleistung	350 kW.
Nenndrehmoment	2674Nm
Nenngeschwindigkeit	1250 Rpm
Höchstgeschwindigkeit	4500 Umdrehungen pro Minute
Konstantes Drehmoment im Drehzahlbereich	0 bis 1250 Rpm.
Konstante Leistungsgeschwindigkeitsspanne	1250 bis 3750 U/min
Modell des Drehmomentsensors	T40B
Hersteller von Drehmomentsensoren	HBM
Umfang des Drehmomentsensors (Nm)	0-3000Nm
Genauigkeitsgrad	00,2% FS



3. SSCD350-1250/4500 350 kW Motorleistung Elektrischer Dynamometer-System Kernvorteile



1) Umfassende Leistungsschutz: Das Kerndynamometer verfügt über eine Leistung von 350 kW, ein Drehmomentbereich von 0-3000 Nm und eine Höchstgeschwindigkeit von 4500 Rpm, die den Testbedarf von Mittelkraft- und Hochleistungsmotoren unter vollen Bedingungen erfüllen kann.Der konstante Leistungsbereich von 1250-3750 Rpm eignet sich für verschiedene Motorbetriebsmerkmale.



2) Ausgezeichnete Messgenauigkeit: Der HBM-Drehmomentflansch hat eine Genauigkeit von 0,2% FS, und der Seelong-Leistungs-Analysator hat eine Grundgenauigkeit von 0,03%.Es gewährleistet eine genaue Erfassung wichtiger Daten wie Drehmoment, Leistung und Temperatur.



3) Starke Systemkompatibilität: Der Batteriesimulator unterstützt 7 gängige Batteriemodelle mit einer Ausgangsspannung von 24-1200 V und einem Spitzenstrom von 1000 A, die sich an die Stromversorgungsbedürfnisse verschiedener Motortypen anpassen.das ABB-Frequenzumrichtersystem ist mit einer breiten Eingangsspannung von 380V±10% kompatibel und hat eine hervorragende Stabilität.



4) Vollständige und flexible Konfiguration: Es umfasst Kernmodule wie Messung und Steuerung, Datenerfassung und Leistungsanalyse.Die Halterung verfügt über einen Einstellbereich von 200 mm-500 mm, um sich an verschiedene Installationsanforderungen anzupassenDie Kombination aus Gusseisenplatte und Federstoßdämpfer sorgt für die Stabilität der Prüfungen.



4. SSCD350-1250/4500 350 kW Motorleistung Elektrischer Dynamometer-System Anwendungsbereiche



1) Sektor der neuen Energiefahrzeuge: geeignet für die Prüfung der Leistung von Antriebsmotoren (einschließlich Personenkraftwagen und Nutzfahrzeugen) für neue Energiefahrzeuge, einschließlich Leistung, Drehmoment, Effizienz und Haltbarkeit,Um den Bedarf an üblichen Batterien wie dem ternären Lithium und dem Lithium-Eisenphosphat zu decken.



2) Industrie-Motorfeld: Wir können Fabrikprüfungen und Typprüfungen an industriellen asynchronen und synchronen Motoren von 350 kW und weniger durchführen.zur Prüfung der Leistungsfähigkeit von Triebwerken wie Wasserpumpen, Lüfter und Kompressoren.



3) Spezielles Motorfeld: geeignet für spezielle Prüfungen von Spezialmotoren mit mittlerer und hoher Leistung, die in Maschinenbau, Schiffen, Schienenverkehr und anderen Bereichen verwendet werden,die Prüfbedingungen für hohes Drehmoment und breiten Drehzahlbereich erfüllen.



4) FuE- und Prüfstellen: Bereitstellung von Forschungs- und Entwicklungsplattformen für die motorische Leistung und Standardkonformitätsprüfung für Universitäten, Forschungsinstitute und Prüfstellen von Drittanbietern,und Unterstützung der Implementierung maßgeschneiderter Prüflösungen.



5. SSCD350-1250 /4500 350kW Motorleistung Elektrische Dynamometer Bench System Referenzstandards



1) Nationale Normen:



GB/T 18488.1-20 24 "Antriebsmotorsysteme für Elektrofahrzeuge - Teil 1: Technische Bedingungen",

GB/T 18488.2-20 24 "Antriebsmotorsysteme für Elektrofahrzeuge - Teil 2: Prüfverfahren",

¢GB 755-2019 "Klassifizierungen und Leistung von rotierenden elektrischen Maschinen",

JB/T 10634-20 23 "Elektrischer Dynamometer".



2) Internationale Normen:



¢ ISO 15084-1:2017 Straßenfahrzeuge - Elektrische Antriebssysteme - Teil 1: Schnittstellen für Stromversorgung;

IEC 60034-1:2017 Elektrische Drehmaschinen - Teil 1: Einstufungen und Leistung.



3) Industriebezogene: Bauteile wie Batteriesimulatoren und Leistungsanalysatoren entsprechen den jeweiligen Industriestandards für Genauigkeit und Sicherheit (z. B. entspricht der Drehmomentsensor HBM T40B der Norm ISO 16613:Kalibrierungsstandard 2013, und das ABB-Frequenzumwandlungssystem entspricht der Sicherheitsnorm IEC 61800-5-1.



6. Modellliste des Prüfstandes für Motorleistungsdynamometer



Modell	Leistung (kW)	Drehmoment (Nm)	Nenngeschwindigkeit (rpm)	Höchstgeschwindigkeit (rpm)	Drehmomentmessgenauigkeit
SSCD15-1000/4500	15	143	1000	4000	00,2% FS
SSCD30-1000/4500	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD75-1000/4000	75	716	1000	4000	00,2% FS
Die Daten sind in der Tabelle 1 aufgeführt.	90	859	1000	3500	00,2% FS
Einheitliche Datenbank (SSCD)	110	1050	1000	3500	00,2% FS
Einheitliche Datenbank (SSCD)	160	1528	1000	3500	00,2% FS
Einheitliche Datenbank (SSCD)	200	1910	1000	3300	00,2% FS
Einheitliche Datenbank (SSCD)	250	2387	1000	3300	00,2% FS
Die Daten sind in der Tabelle 1 aufgeführt.	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
Einheitliche Datenbank (SSCD)	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
Einheitliche Datenbank (SSCD)	300	1910	1500	3800	00,2% FS
Die Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu finden.	350	2674	1250	4500	00,2% FS
Die Daten sind in der Tabelle 1 aufgeführt.	400	2546	1500	3800	00,2% FS
Einheitliche Datenbank (SSCD)	500	3183	1500	3800	00,2% FS
Leistung, GeschwindigkeitsbereichEinund die Anzahl der Akquisitionsmodule kann angepasst werdenEins Notwendig.



7Lieferung und Kundendienst



Lieferung:Standardmodelle versenden in 90 Tagen; kundenspezifische Modelle versenden in 90-180 Tagen (einschließlich internationaler Logistik- und Zollabfertigungshilfe).



Dienstleistungen nach dem Verkauf:Einjährige Garantie für Kernkomponenten (Dynamometer, Drehmomentflansche), lebenslanger zweisprachiger technischer Support (Chinesisch und Englisch) (Antwortzeit ≤ 4 Stunden);Ersatzteile werden innerhalb von 24 Stunden im Inland geliefert und innerhalb von 7 Tagen international geliefert.; 1,5 Tage kostenlose Betriebsschulungen; Ferndebugging unterstützt (computerbasierte, einschließlich modularer Lösungskonfigurationsanleitung).

8. häufig gestellte Fragen

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?

A: Wir unterstützen eine kleine Bestellung von 1 Stück für Lagerprodukte.

F: Wie kann ich mehr über die Produkte erfahren?

A: Bitte hinterlassen Sie Ihre E-Mail-Adresse und wir senden Ihnen Ihr elektronisches Musterbuch.

F: Wie ist Ihre Zahlungsfrist?

A: Normalerweise 40% T/T Anzahlung, vollständig vor der Lieferung bezahlen.

F: Wie lange dauert die Lieferzeit für meine Bestellungen?

A: Der Produktionszyklus von Dynamometern beträgt 6-8 Wochen, der Produktionszyklus von Sensoren beträgt 2-3 Wochen, andere Produkte kontaktieren Sie uns bitte.

F: Wie erhalten wir die Gesamtlösung der Prüfbank?

A: Lassen Sie uns Ihre E-Mail, unser technisches Personal wird sich mit Ihnen über den detaillierten Plan in Verbindung setzen.

F: Kann ich Ihre Fabrik besuchen?

A: Natürlich, Sie sind immer willkommen.
