500kW Eins-zu-Eins-Getriebe- und Achsen-Leistungsprüfstand mit Zwangsluftkühlung für Leistungs- und Zuverlässigkeitstests

 500kW One-to-One Zwangsluftkühlung Getriebe- und Achsen-Leistungsprüfstand und Zuverlässigkeitsteststand

Der 500-kW-Getriebe-Leistungsprüfstand ist ein Gerät, das speziell zur Durchführung von Leistungs- und Zuverlässigkeitsbewertungen an Komponenten wie Getrieben und Antriebsachsen verwendet wird. Er kann mehrere Tests wie Wirkungsgrad, Leistungsfähigkeit, Gesamtleistung und Langzeit-Zuverlässigkeit der getesteten Teile realisieren.

Der 500-kW-Getriebe-Dauerteststand umfasst hauptsächlich die folgenden Schlüsselkomponenten: ein Eingangsdynomometersystem mit sowohl Antriebs- als auch Belastungsfunktionen; ein Ausgangsdynomometersystem, das Belastung und Rückwärtsantrieb realisieren kann; ein Frequenzumrichter, der elektrische Energie in das Stromnetz zurückspeisen kann; ein Steuerungssystem, das für die Gesamtregulierung zuständig ist; eine Datenerfassungskomponente zur Aufzeichnung verschiedener Parameter; ein mechanischer Rahmen des Prüfstands, der die Gesamtstruktur trägt; eine Ölstation, die die Schmierung gewährleistet; und eine Videoüberwachungsvorrichtung, die den Betriebszustand in Echtzeit überwacht.

1. 500kW One-to-One Zwangsluftkühlung Getriebe- und Achsen-Leistungsprüfstand und Zuverlässigkeitsteststand Komponenten

• Eingangsdynomometersystem (Antrieb und Last): Einerseits liefert es die Antriebsleistung für das Getriebe, um den Betriebszustand des Motors zu simulieren; andererseits kann es Last aufbringen, um den Widerstand des Fahrzeugs beim Fahren zu simulieren, um die Leistung und Haltbarkeit des Getriebes unter verschiedenen Lasten zu testen.
• Ausgangsdynomometersystem (Belastung und Antrieb): Hauptsächlich zur Aufnahme der Ausgangsleistung des Getriebes verwendet, kann aber auch das Getriebe im Rückwärtsgang antreiben, um das Bremsen des Fahrzeugs, Bergabfahrten und andere Betriebsbedingungen zu simulieren und die Leistung des Getriebes umfassend zu testen.
• Frequenzumrichtersystem: Es kann die während des Tests erzeugte elektrische Energie recyceln und in das Stromnetz zurückspeisen, wodurch das Recycling von Energie realisiert, die Testkosten gesenkt und Energieverschwendung und Umweltauswirkungen reduziert werden.

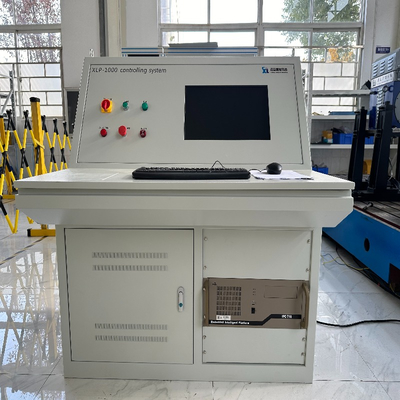

• Steuerungssystem: Es ist das "Gehirn" des Prüfstands und ist für die Einstellung der Testparameter (wie Geschwindigkeit, Drehmoment, Gang usw.) verantwortlich, steuert die koordinierte Arbeit verschiedener Systeme und stellt sicher, dass der Test genau und stabil gemäß den voreingestellten Verfahren durchgeführt wird.

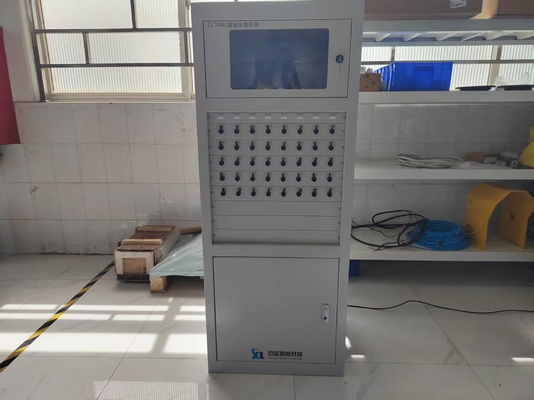

• Datenerfassungssystem: Erfasst in Echtzeit verschiedene Daten im Testprozess, wie z. B. Geschwindigkeit, Drehmoment, Temperatur, Druck, Vibration usw., und führt eine Vorverarbeitung und Speicherung der Daten durch, um eine Grundlage für die anschließende Analyse und Bewertung zu schaffen.

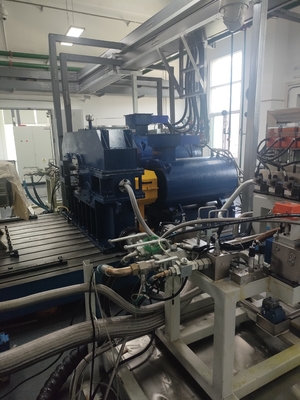

• Mechanisches System des Prüfstands: einschließlich Basis, Halterung, Verbindungswelle und anderer Strukturkomponenten, die zur Fixierung von Getriebe, Dynomometer und anderen Geräten verwendet werden, um eine präzise Verbindung und einen stabilen Betrieb zwischen den Komponenten zu gewährleisten und die Auswirkungen von Vibrationen und Versatz auf die Testergebnisse zu reduzieren.

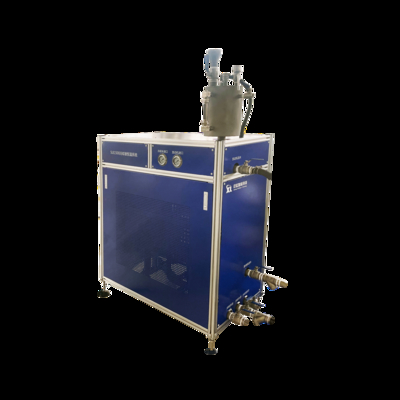

• Ölstation: liefert Schmieröl an das Getriebe, steuert Parameter wie Öltemperatur und Öldruck, stellt sicher, dass das Getriebe unter geeigneten Schmierbedingungen arbeitet, und kann auch den Verschleißzustand des Getriebes durch die Überwachung von Indikatoren wie Ölverschmutzung bewerten.
• Videoüberwachungssystem: Echtzeitüberwachung des Betriebszustands des Prüfstands und der Veränderungen im Aussehen des Getriebes, wodurch eine rechtzeitige Erkennung von anormalen Bedingungen (wie Ölleckage, ungewöhnliche Geräusche, Komponentenschäden usw.) ermöglicht wird, um die Sicherheit des Testprozesses zu gewährleisten.

2. 500kW One-to-One Zwangsluftkühlung Getriebe- und Achsen-Leistungsprüfstand und Zuverlässigkeitsteststand Funktionsprinzip

Vor Beginn des Tests stellt der Bediener die Testparameter über die Mensch-Maschine-Schnittstelle ein, und das Steuerungssystem sendet Anweisungen an das Antriebssystem und das Lastsystem. Das Antriebssystem treibt das Getriebe gemäß der voreingestellten Geschwindigkeits- und Drehmomentkurve an, und das Lastsystem belastet die simulierte Last in Echtzeit gemäß den Testanforderungen. Während des Betriebs erfasst das Datenerfassungssystem verschiedene Betriebsparameter des Getriebes in Millisekundenintervallen und überträgt sie an das Steuerungssystem. Das Steuerungssystem verwendet einen Regelungsalgorithmus, um die Antriebs- und Lastausgabe in Echtzeit anzupassen, um die Stabilität der Testbedingungen zu gewährleisten. ​

Das Videoüberwachungssystem zeichnet synchron den Getriebebetriebsbildschirm auf, und das Dichtungsprüfsystem führt während einer bestimmten Testphase einen Dichtigkeitstest am Getriebe durch. Nach dem Test führt die Datenverarbeitungssoftware eine mehrdimensionale Analyse der riesigen Datenmenge durch, um Schlüsselindikatoren wie den Wirkungsgrad des Getriebes, das Vibrationsspektrum und die Dichtungsleistung zu berechnen. Das System generiert automatisch einen Testbericht und führt eine umfassende Bewertung und Einstufung der Getriebeleistung durch, indem es sie mit einer Standarddatenbank vergleicht. ​

3. 500kW One-to-One Zwangsluftkühlung Getriebe- und Achsen-Leistungsprüfstand und Zuverlässigkeitsteststand Umgebungs- und Einsatzbedingungen

• Stromversorgungsanforderungen: 380 V±10 %, 220 V±10 % Wechselstromversorgung, Frequenz 50 Hz±1 Hz. Ausgestattet mit einem dreiphasigen Trenntransformator und einer Oberschwingungsunterdrückungsvorrichtung, um sicherzustellen, dass der Oberschwingungsverzerrungsgrad des Stromnetzes weniger als 5 % beträgt. Gleichzeitig ist es mit einer unterbrechungsfreien USV-Stromversorgung ausgestattet, die eine Notstromversorgung von 30 Minuten gewährleisten kann.

• Umgebungsbedingungen: Das Gerät muss in einem Labor mit konstanter Temperatur und Luftfeuchtigkeit installiert werden, mit einer Umgebungstemperatur von -10 °C bis 45 °C und einer relativen Luftfeuchtigkeit von ≤85 %. Der Laborboden muss schwingungsisoliert sein, mit einer maximalen Schwingungsbeschleunigung von weniger als 5 m/s². Um den Wärmeableitungsbedarf des Geräts zu gewährleisten, muss das Labor mit einer Präzisionsklimaanlage mit einer Kühlleistung von nicht weniger als 20 kW ausgestattet sein, und es muss ausreichend Belüftungsraum reserviert werden.

4. 500kW Getriebe- und Achsen-Leistungsprüfstand und ZuverlässigkeitsteststandTechnische Parameter

SSCD500 - 1500/3800 Elektrischer Dynomometer Technische Parameter

SSCD500 - 300/760 Elektrischer Dynomometer Technische Parameter

5. 500kW Getriebe- und Achsen-Leistungsprüfstand und ZuverlässigkeitsteststandReferenzstandards

QC/T 568-2019 Technische Anforderungen und Prüfstandsmethoden für mechanische Getriebebaugruppen für Kraftfahrzeuge

QC/T-291-2023 "Leistungsanforderungen und Prüfstandsmethoden für mechanische Verteilergetriebebaugruppen für Kraftfahrzeuge"

6. 500kW Getriebe- und Achsen-Leistungsprüfstand und ZuverlässigkeitsteststandAnwendungsbereiche

• Luft- und Raumfahrtbereich: Wird für Leistungstests von Präzisionsgetrieben wie Untersetzungsgetrieben für Flugzeugtriebwerke und Hauptuntersetzungsgetrieben für Hubschrauber verwendet, um die Zuverlässigkeitsanforderungen unter extremen Bedingungen wie hoher Temperatur, hohem Druck und hoher Geschwindigkeit zu erfüllen.

• Industrie für neue Energiefahrzeuge: Anpassung an die Forschung und Entwicklung sowie das Testen neuer Getriebekomponenten wie Untersetzungsgetriebe für Elektrofahrzeuge und Hybridgetriebe, Unterstützung von Elektrifizierungs- und intelligenten Testszenarien und Beitrag zur Verbesserung der Leistung von Energiesystemen für neue Energiefahrzeuge.

• High-End-Ausrüstungsfertigungsindustrie: Bedienung der Getriebeleistungstests von CNC-Werkzeugmaschinen, Industrierobotern, automatisierten Produktionslinien und anderen Geräten, um die Übertragungsgenauigkeit und den Betriebsablauf von High-End-Geräten zu gewährleisten.

• Schienenverkehrsbereich: Angewendet auf den Leistungstest von Hochgeschwindigkeitsbahn- und U-Bahn-Traktionsgetrieben, Simulation komplexer Lastbedingungen während des Zugbetriebs, um den sicheren und zuverlässigen Betrieb von Schienenverkehrsanlagen zu gewährleisten.

• Schiffbauindustrie: Leistungsbewertung von Schiffsantriebsgetrieben und Deckmaschinengetrieben, um spezielle Arbeitsbedingungen wie hohe Belastung und starke Korrosion in der Meeresumgebung zu erfüllen

​7. ​​Ausstellung

Vom 24. bis 26. Oktober 2024 fand die russische internationale Test- und Kontrollausstellung erfolgreich im Moskauer Klokus Interbational Convention Center statt. Testing Control ist eine internationale Test- und Kontrollausstellung, die von der renommierten russischen Ausstellungsfirma MVK organisiert wird und jährlich in Russland stattfindet.

Als die größte und einflussreichste Ausstellung für Test- und Kontrollgeräte in Russland. Die Ausstellung wird vom Verteidigungsministerium der Russischen Föderation, dem Ministerium für Industrie und Handel der Russischen Föderation, dem Verteidigungsausschuss der Staatsduma, dem Föderalen Amt für technische Regulierung und Metrologie und dem Staatlichen Amt für Wirtschaftsentwicklung unterstützt. Während der dreitägigen Ausstellung empfing die Ausstellung insgesamt 10.237 Besucher.

Seelong Intelligent Technology (Luoyang) Co., Ltd. nahm an dieser Ausstellung teil und präsentierte hauptsächlich seine meistverkauften Produkte für den russischen Markt, wie z. B. Motorenprüfstände und Getriebeprüfstände. Als einziger Anbieter von Prüfgeräten für Energiesysteme in China ist Seelong zu einem Highlight dieser Ausstellung geworden. Besucher aus den Bereichen Luftfahrt, Automobil, Landmaschinen, Stromerzeugungsanlagen und anderen verwandten Bereichen besuchten Seelong zur Kommunikation.

Durch diese Ausstellung wurde das Markenbewusstsein von Seelong in Russland gestärkt, und es wurde eine effiziente Plattform für eine enge Kommunikation mit russischen Partnern und Kunden geschaffen.

Firmenprofil

Seelong Intelligent Technology (Luoyang) Co., Ltd. ist ein High-Tech-Unternehmen, das sich auf Gerätevermessung, -steuerung, -design, -herstellung und -verkauf von Dienstleistungen für Energiesysteme in verschiedenen Bereichen wie Luft- und Raumfahrt, Automobil und neue Energie spezialisiert hat; Das Unternehmen befindet sich in der wunderschönen Pfingstrosenstadt Luoyang.

Seelong ist auf die Forschung und Entwicklung, Produktion und den Service von Testgeräten für neue Energiemotoren, Hybridantriebssysteme, Motoren, Getriebe und mehr spezialisiert. Unsere Hauptprodukte umfassen elektrische Dynomometer, Mess- und Steuerungssysteme, Gleichstromversorgungen und Arbeitsbedingungen-Garantiesysteme. Seelong verfügt über ein komplettes Vertriebs- und Servicesystem, das sich an der Geschäftsphilosophie orientiert, qualitativ hochwertige Dienstleistungen zur Sicherung des Überlebens und ständige Innovation zur Weiterentwicklung anzubieten und den Benutzern verschiedene Arten von Lösungen für die Messung und Steuerung von Energietechnik in verschiedenen Bereichen anzubieten.

Seelongs fortschrittliche Designphilosophie und reiche Branchenerfahrung verschaffen dem Unternehmen einen technologischen Vorsprung gegenüber Wettbewerbern in derselben Branche, und die Produkte des Unternehmens können die tatsächliche Marktnachfrage besser erfüllen. Seelong ist mutig in Innovationen. Während es seine eigenen technologischen Durchbrüche und Entwicklungen wertschätzt, hat es langfristige und tiefgreifende Kooperationsbeziehungen mit mehreren inländischen Forschungseinrichtungen wie der Tsinghua-Universität und der Shandong-Universität aufgebaut. Es hat die CE-Zertifizierung, die ISO9001-Qualitätssystemzertifizierung, die AAA-Unternehmenszertifizierung bestanden, mehr als zehn Erfindungspatente und zwei Software-Urheberrechte erhalten. Es hat mehr als hundert Benutzern im In- und Ausland professionelle Ausrüstung und Dienstleistungen zur Verfügung gestellt. Das Unternehmen hat das Vertrauen in- und ausländischer Kunden mit seinen kostengünstigen Produkten und qualitativ hochwertigen Dienstleistungen gewonnen und eine langfristige Win-Win-Strategiepartnerschaft aufgebaut.

Das Unternehmen hält sich stets an die Geschäftsphilosophie "technologische Innovation als Mission und qualitativ hochwertigen Service als Ziel", übertrifft ständig das fortgeschrittene Niveau in derselben Branche, integriert sich in die Welt, misst und steuert die Zukunft und schafft qualitativ hochwertige Produkte. Um Kunden Produkte und Dienstleistungen mit hoher Intelligenz, Präzision, Geschwindigkeit, Zuverlässigkeit und Mehrwert anzubieten.

Alle Mitarbeiter von Seelong Intelligent Technology (Luoyang) Co., Ltd. heißen die aufrichtige Zusammenarbeit von in- und ausländischen Kunden herzlich willkommen und arbeiten gemeinsam für die Zukunft und die gemeinsame Entwicklung.

Unternehmenszertifikate

Verpackung und Versand

FAQ

F: Was ist die Mindestbestellmenge für unsere Zusammenarbeit?
A: Wir unterstützen eine kleine Probebestellung von 1 Stück für Lagerprodukte.
F: Wie kann ich mehr über die Produkte erfahren?
A: Bitte hinterlassen Sie Ihre E-Mail-Adresse, und wir senden Ihnen Ihr elektronisches Musterbuch.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Normalerweise 40 % T/T-Anzahlung, Restzahlung vor Versand.
F: Wie lange dauert die Bearbeitungszeit für meine Bestellungen?
A: Der Produktionszyklus für Dynomometer beträgt 6-8 Wochen, der Produktionszyklus für Sensoren beträgt 2-3 Wochen, bei anderen Produkten wenden Sie sich bitte an uns.
F: Wie erhalten wir die Gesamtlösung des Prüfstands?
A: Hinterlassen Sie uns Ihre E-Mail-Adresse, unsere technischen Mitarbeiter werden sich mit Ihnen über den detaillierten Plan austauschen.
F: Kann ich Ihre Fabrik besuchen?
A: Sicher, Sie sind jederzeit herzlich willkommen, uns zu besuchen.
