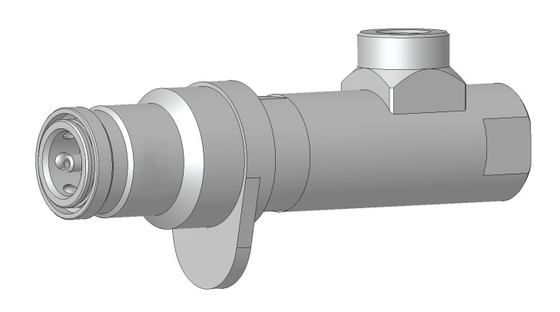

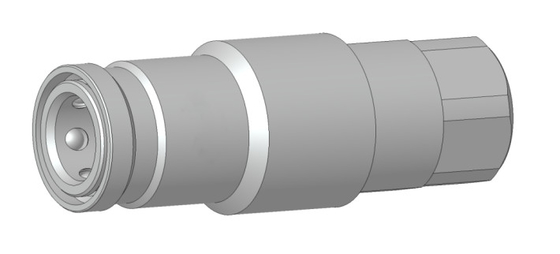

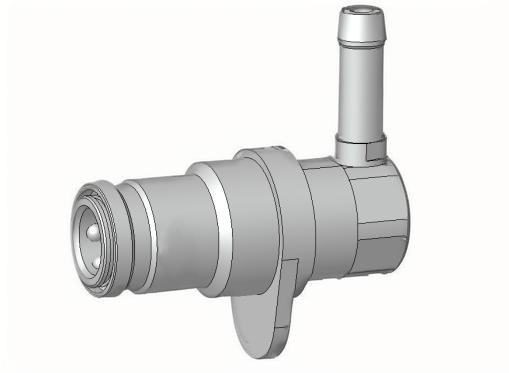

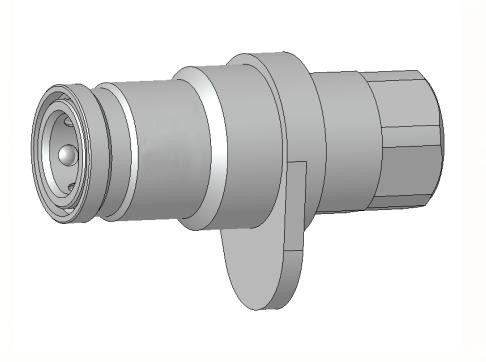

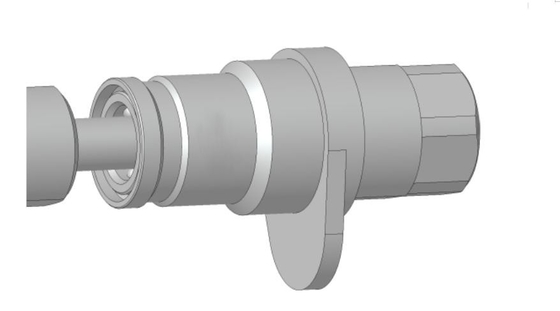

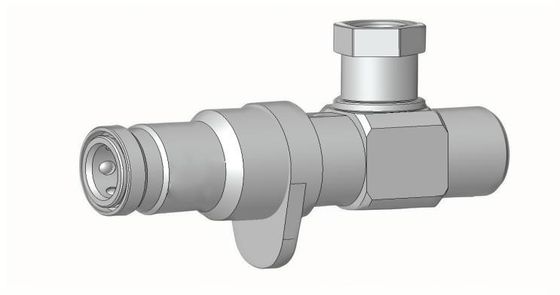

TF531-Serie Edelstahl-Schuhe Stahlkugel-Typ Schnellanschluss-Kopplung (speziell für Brennstoffrohranschluss)
Der schnelle Steckverbinder der TF531-Reihe verwendet eine Stahlkugel mit Hülse, die hauptsächlich für manuelle Tests verwendet wird.Stahlkugelverriegelung, kompakte Struktur, einfach zu bedienen, sicher und zuverlässig, die VerbindungIch kann leicht erreicht werden mitEinhandstoßSchlechteund ziehenDer Hauptkörper ist aus hochfesterem Edelstahl, was den Steckverbinder langlebiger macht.Wir können einen schnellen Steckverbinder liefern, dessen Hülle mit Seiten-Push-Platte.
Zentralbank531 Vorteile von Schnellanschlüssen
1)Verringern Sie die durch häufiges Ein- und Entfernen verursachten Schäden am Gewinde.
2)Sofortige Verbindungssiegelung, hohe Verbindungseffizienz, geeignet für hohe Frequenzen und eine große Anzahl wiederholter Ein- und Entnahmeversuche.
3)Einzigartiges Design der Garnspange, ohne die Hilfe von Werkzeugen, kann das Drücken des Griffes die sofortige Dichtung der Verbindung des Garns realisieren.
4)EinzigartigDruckgriffe, Klemmenund Dichtungsdesign, kann er den Stecker fest verriegeln, um die Zuverlässigkeit der Verbindung zu gewährleisten, auch wenn der Druck ständig ändert.
5)Die Konstruktion derDruckgriffeergonomisch ist und der Betrieb bequemer ist.Die Dichtung ist einfach zu ersetzen und leicht zu warten.
Zentralbank531 Serientechnische Parameter
| Anwendbare Schnittstelle |
Brennstoffleitungsanschluss (SAE J2044-konform) |
| Material der Karosserie |
Hochfester korrosionsbeständiger Edelstahl, andere Materialien können auch nach Kundenbedarf ausgewählt werden |
| Dichtungsmaterial |
Fluorkautschuk (FKM) wird standardmäßig als Hauptdichtung verwendet, und andere Materialien können je nach Kundenbedarf ausgewählt werden |
| Anwendbares Medium |
Brennstofföl, wie Benzin, Diesel, Kerosin usw. |
| Betriebsweise |
HülleStahlkugel |
| Betriebsdruck |
0-25Bar |
| Betriebstemperatur |
-15°C-+100°C |
| Leckagequote* |
10- 4- Ich weiß nicht.3/s |
* Dies ist die minimale LeckratevonDieStandardprodukteWir können Geräte mitEinniedrigere Leckrate nach Bedarf; dies hängt von den vom Kunden bereitgestellten detaillierten Spezifikationen ab (Prüfmethode,Prüftemperatur und Prüfdruck) und die Qualität der vom Kunden zur Verfügung gestellten Probe (i.d. h. die Oberflächenbehandlung der Dichtfläche, die Rauheit und die Abmessungstoleranzen).
Zentralbank531 Seriendimensionen(Einheit: mm)
| ErzeugnisMOdel |
Siegeldurchmesser A |
B |
C |
D |
Zahl der Fahrzeuge |
Flüssigkeitsloch B1 |
Modell mitAbschaltungVentil |
| TF531- Y0630 |
6.3 |
8.75 ± 0.15 |
20.91 ± 0.25 |
1.57 |
1 |
G 1/8- Ich weiß. |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98 ± 0.15 |
21.12 ± 0.25 |
1.57 |
1 |
G 1/8- Ich weiß. |
TF531-Y0789V |
| TF531- Y0949 |
9.49 |
12.94 ± 0.21 |
21.12 ± 0.25 |
1.57 |
2 |
G 1/8- Ich weiß. |
TF531-Y0949V |
| TF531-Y0989 |
9.89 |
13.42 ± 0.21 |
24.74 ± 0.25 |
2.34 |
2 |
G 1/8- Ich weiß. |
TF531-Y0989V |
| TF531- Y1180 |
11.8 |
16.51 ± 0.25 |
26.62 ± 0.5 |
2.34 |
3 |
G 1/4- Ich weiß. |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51 ± 0.25 |
26.62 ± 0.5 |
2.34 |
3 |
G 1/4- Ich weiß. |
TF531-Y1261V |
| TF531- Y1582 |
15.82 |
19.18 ± 0.25 |
26.62 ± 0.5 |
2.34 |
4 |
G 3/8- Ich weiß. |
TF531-Y1582V |
| TF531- Das Jahr 1890 |
18.9 |
22.33 ± 0.25 |
26.62 ± 0.5 |
2.34 |
4 |
G 3/8- Ich weiß. |
TF531-Y1890V |
| TF531- Y2270 |
22.7 |
250,7 ± 0.5 |
29.5 ± 0.5 |
2.34 |
5 |
G 1/2- Ich weiß. |
TF531-Y2270V |
| TF531- Y2550 |
25.5 |
28.2 ± 0.5 |
29.5 ± 0.5 |
2.34 |
6 |
G 3/4- Ich weiß. |
TF531-Y2550V |
| TF531- Y2842 |
28.42 |
32.3 ± 0.5 |
42.5 ± 0.5 |
2.34 |
6 |
G 3/4- Ich weiß. |
TF531-Y2842V |
ZentralbankDer Steckverbinder der 531V-Serie verfügt über ein eingebautes einseitiges Kugelventil mit einem maximalen Druck von 50 bar.
Sollte nach dem Test ein Rückstoß erforderlich sein, wenden Sie sich bitte an unseren Vertriebstechniker und bestellen Sie den TF531-Schnellanschluss mit Rückstoßfunktion wie unten gezeigt.
Zentralbank531 Anwendung der Serie
1.Motorenprüfindustrie
2.Neue Energieprüfindustrie
3. Instrumententests
4Kühl- und Klimaanlagenindustrie
5. Gas, Flüssigkeit schneller Füllung
6. Allgemeine industrielle Schnelldichtung
