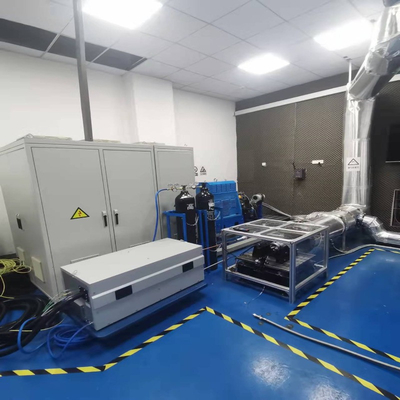

Seelong Intelligent Technology Customized Sshh15-25000/50000 Der Turbojet-Teststand für Flugzeugtriebwerke

Produktbeschreibung

Die Prüfplattform für die Anbringung von Turbojetmotoren wird für die Prüfung des Schubs des Turbojetmotors verwendet.mit einer Breite von mehr als 20 mm,.

1. Schiebetisch mit geringem Widerstand:
Die Gleitplattform ist in eine Basis und eine Gleitplattform unterteilt, und zwischen der Basis und der Gleitplattform ist eine lineare Gleitbahn mit niedrigem Reibungskoeffizient installiert.Die Basis kann direkt mit dem Tablet anbringenDie Ebene zwischen der Basis und der Gleitplattform ist so bearbeitet, dass die Flachheit jeder Ebene mindestens 0,02 mm beträgt.
Die an der Unterseite der Gleitplattform angebrachte lineare Lagerrutsche gewährleistet eine relative Parallelität während der Montage, wobei die Parallelität der Gleitschiene ≤ 0 gewährleistet ist.02mm durch mechanische Verarbeitung und Positionierung.

2. Schubmessgerät:
Das Schubmessgerät besteht hauptsächlich aus deutschen HBM-Schubmesssensoren und -verbindern mit einer Genauigkeit von höchstens C3.Die Messvorrichtung ist direkt in gerader Linie an die Gleitplattform angeschlossenDie Plattform ist mit 2 Sätzen von Schubmessgeräten ausgestattet, die an beiden Enden des Unterbodens der Plattform installiert sind.;Ein Satz wird zur Messung und der andere Satz zur Kalibrierungsmessung verwendet.

3. Motorhalter:
Die Montagehalterung besteht aus einer hochwertigen Aluminiumlegierung, die als Ganzes verarbeitet wird, was ihre allgemeine Steifheit und Festigkeit gewährleistet. Ein Ende der Halterung ist an der Gleitplattform befestigt,und das andere Ende ist mit dem Motor verbunden. Auf der Halterung befindet sich eine Adaptervorrichtung, und wenn die Benutzer den Motor austauschen, müssen sie nur die Adaptervorrichtung austauschen, um den Docking- und Testbedarf verschiedener Motoren zu erfüllen.

Technische Spezifikation
